C
A
40/100
B
Fig. 6.4.2
Fig. 6.5.1
4
3
2
Fig. 6.5.2
cod. 004770082 - 11/2009

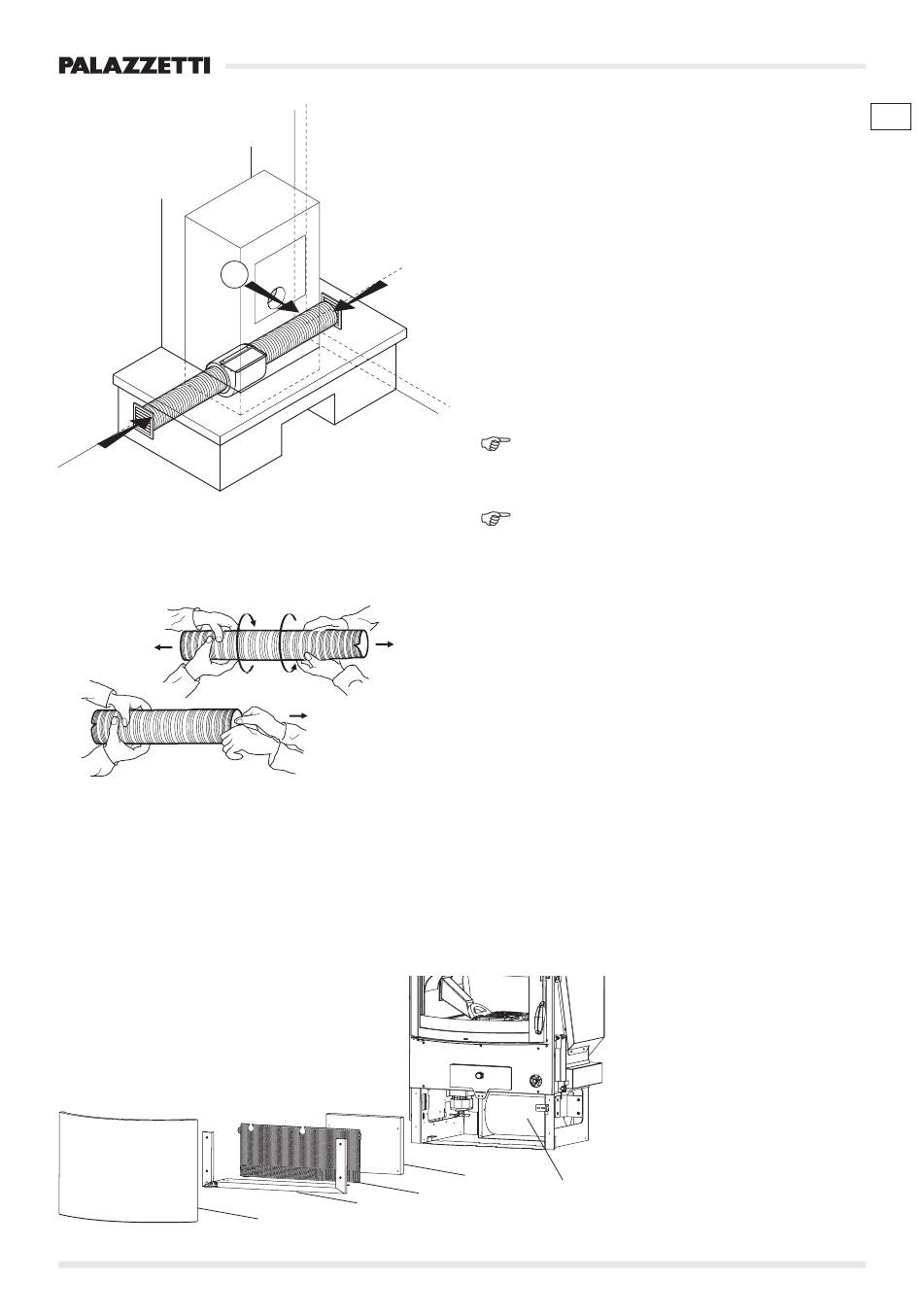

6.4.2.2 Solution pour la distribution d'air chaud dans
plusieurs pièces (jusqu'à 120 m
La solution pour réchauffer une grande pièce ou
plusieurs pièces (jusqu'à 120 m2) est illustrée Fig.
6.4.2.
Si l'on doit réchauffer une grande pièce, les prises
d'air A et B doivent être réalisées latéralement au
revêtement.
Si l'on doit réchauffer deux pièces, la prise d'air A doit
être réalisée latéralement au revêtement et la prise
d'air B doit être raccordée à la deuxième pièce.
Il est interdit de raccorder la prise d'air B à des pièces
telles que cuisine, salle de bains et chambre à
coucher.
Dans cette typologie d'installation, la prise d'air externe
V n'est pas nécessaire.
Selon la solution adoptée, pendant l'essai
d'installation à sec il est opportun de marquer la
position des prises d'air soit sur le mur externe que
sur le revêtement.
L'image est une indication sur la prise d'air et ne
représente pas un exemple d'installation.
6.5
APPLICATION ET RACCORDEMENTS DE
L'ÉLECTROVENTILATEUR
6.5.1 Préparation des tuyaux
Prendre les deux extrémités du tuyau flexible Ø 140 et
tirer pour allonger le tuyau jusqu'à une longueur
d'environ 150 cm.
Accompagner la traction d'un mouvement rotatoire
des deux bouts, en les tournant en sens contraire.
Couper le tuyau à la longueur voulue avec un couteau
ou des ciseaux.
6.5.2 Ventilateur de l'air
Le ventilateur de l'air (1) est placé au bas de la partie
arrière du poêle.
Pour y accéder, il faut démonter la porte (2), le cadre
(3), la tôle microperforée (4) et le matériel de
remplissage (5) (Fig. 6.5.2).
5
1
F
2
)
MULTIFIRE 45
