1
1) Jointoyer, Sellar
2) Raccord télescopique, Empalme telescópico
36/100
6.3
2
!

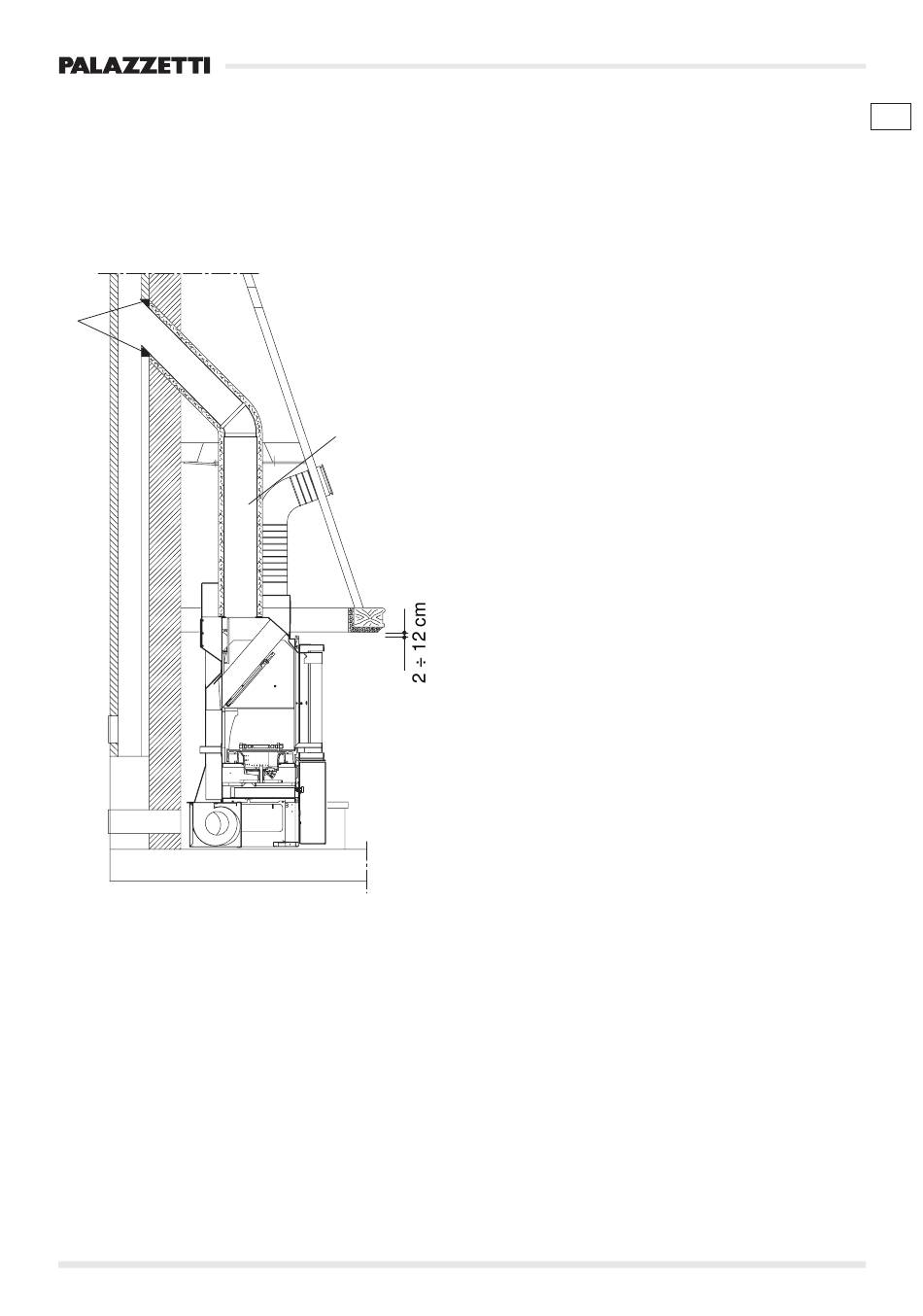

Fig. 6.3
cod. 004770082 - 11/2009
RACCORD DES FUMÉES MULTIFIRE 45 -
CONDUIT DE FUMÉE
Le poêle MULTIFIRE 45 doit être raccordé au conduit
de fumée par l'intermédiaire de tuyaux et de coudes
en acier aluminé ou inox. Il est déconseillé d'utiliser
des tuyaux en acier inox flexible parce que ceux-ci
n'offrent pas toutes les garanties de durée.
Le raccordement peut s'effectuer de deux manières:
a) Raccordement direct entre poêle et conduit de
fumée.
S'il n'est pas possible de faire passer les tubes
entre le poêle et la hotte, il est recommandé d'en
faciliter le raccordement et le montage en
réalisant un trou sur la hotte (Fig. 6.3)
b)
Raccordement à l'aide du kit tuyau télescopique
(option).
-
Fixer tout d'abord le tuyau télescopique à une
hauteur telle qu'entre la base du raccord et la
partie supérieure du poêle MULTIFIRE 45 soit
présent un espace compris entre 2 et 12 cm.
-
La fixation doit s'effectuer à l'aide de vis auto-
taraudeuses sur la partie inférieure de l'anneau
d'avant hotte ou de la hotte à hauteur de l'axe
d'embouchure du poêle.
-
Raccorder ensuite les tuyaux et les coudes en
veillant à bien jointoyer les jonctions à l'aide de
fibre céramique et de mortier (Fig. 6.9). Dans le
cas où il ne serait pas possible d'introduire les
tuyaux ni d'appliquer les jointoiements par le bas,
il est nécessaire de réaliser un trou dans la hotte
du poêle existante.
Le raccordement au conduit de fumée ou la section
de passage de l'anneau d'avant hotte doivent être
parfaitement jointoyés (Fig. 6.3).
Un jointoiement imparfait peut entraîner le passage
d'air dans le conduit de fumée ayant pour effet de
réduire le tirage du poêle MULTIFIRE 45 et de noircir
rapidement et durablement la vitre en vitrocéramique
de la porte. Ce passage d'air a également pour effet
d'introduire de la chaleur dans la pièce à travers le
conduit de fumée.
F
MULTIFIRE 45
