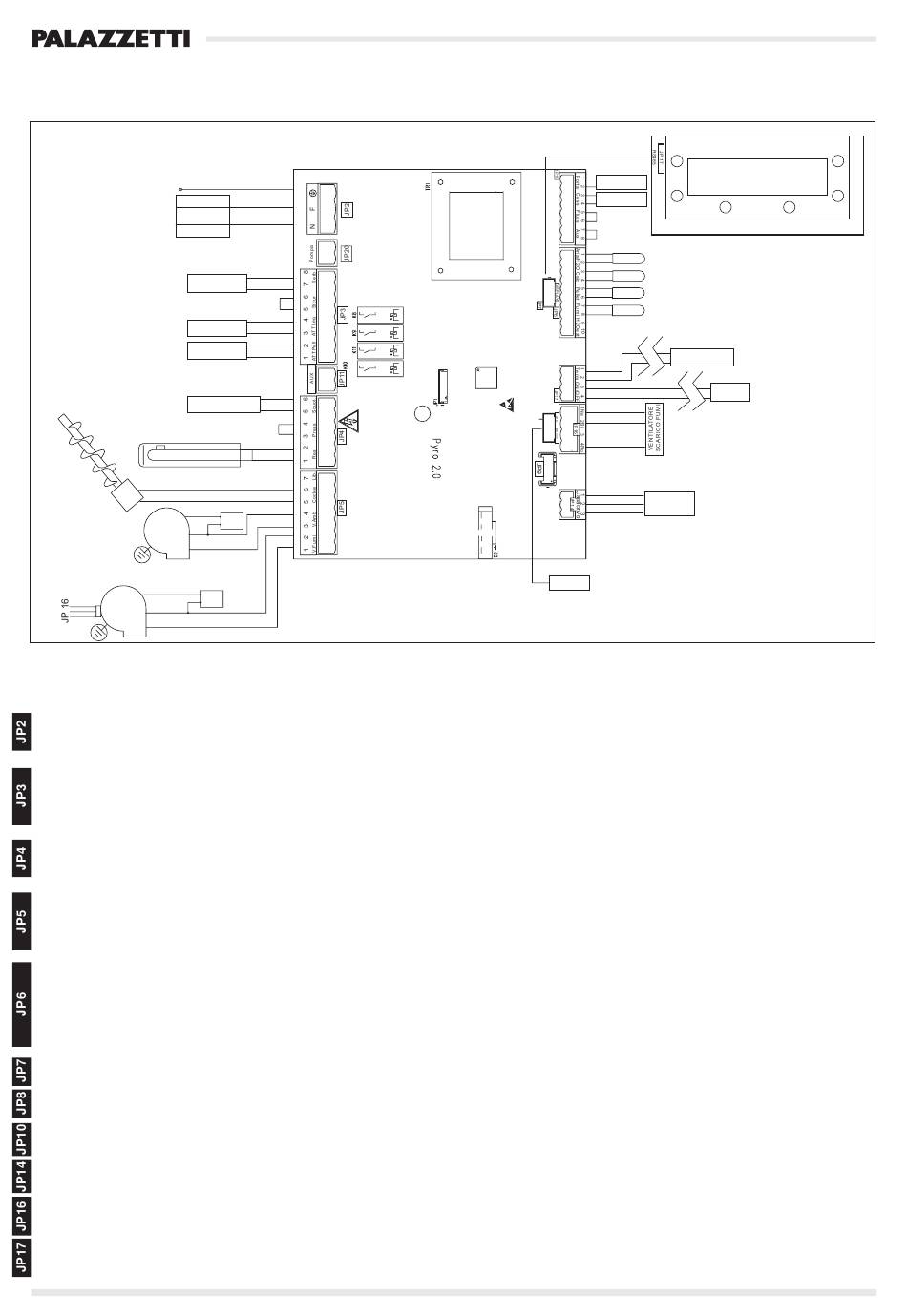

SCHEMA ÉLECTRIQUE - ESQUEMA ELÉCTRICO
GIALLO/VERDE
INTERRUTTORE
FUSIBILI
PRESA
5x20mm - F2,5A-250V
TERMOSTATO 85°
CON RIARMO
ATTUATORE
ATTUATORE
SCUOTIBRACIERE
RESISTENZA
MOTORE
ACCENSIONE
COCLEA
CONDENSATORE
VENTILATORE
AMBIENTE
VENTILATORE
CONDENSATORE
SCARICO FUMI
SCHEMA ASSEMBLAGE ELECTRIQUE
....... ALIMENTATION (F) Marron - (N) Bleu - (Terre) Jaune
Vert
....... ACTIONNEUR PELLET (1) - (2)
....... ACTIONNEUR BOIS (3) - (4)
....... THERMOSTAT 85°C avec réarmement (7) - (8)
....... RÉSISTANCE ALLUMAGE (1) - (2)
....... GOULOTTE (5) - (6)
....... VENTILATEUR ÉVACUATION FUMÉES (1) - (2)
....... VENTILATEUR AMBIANT (3) - (4)
....... MOTEUR VIS SANS FIN (5) - (6)
....... SONDE AMB. (1) - (2)
....... SONDE CHAUDIÈRE (3) - (4)
....... SONDE PELLET (5) - (6)
....... SONDE FUMÉES (7) - (8)
....... ÉCRAN
....... RS 232 MÂLE
....... INTERRUPTEUR PORTE (1) - (2)
....... INTERRUPTEUR TIROIR (3) - (4)
....... CAPTEUR CAPACITIF (1) Bleu - (2) Noir - (3) Marron
....... CAPTEUR DE HALL (1) Noir - (2) Blanc - (4) Rouge
....... THERMOSTAT AMBIANT
....... GSM FIRE CONTROL
96/100
LEGNA
PELLET
C
C
cod. 004770082 - 11/2009
INTERRUTTORE
PORTA
INTERRUTTORE
CASSETTO
S.AMB.
S.CALDAIA
S.PELLET
S.FUMI
NERO
BIANCO
ROSSO
BLU
NERO
MARRONE
RS 232
MASCHIO
ESQUEMA DE CONEXIONES ELÉCTRICAS
....... ALIMENTACIÓN (F) Marrón - (N) Azul - (Tierra) Amarillo
Verde
....... ACTUADOR PELLETS (1) - (2)
....... ACTUADOR LEÑA (3) - (4)
....... TERMOSTATO 85°C con rearme (7) - (8)
....... RESISTENCIA ENCENDIDO (1) - (2)
....... SACUDIDOR DEL BRASERO (5) - (6)
....... VENTILADOR EVACUACIÓN DE HUMOS (1) - (2)
....... VENTILADOR AMBIENTE (3) - (4)
....... MOTOR CÓCLEA (5) - (6)
....... SONDA AMB. (1) - (2)
....... SONDA CALDERA (3) - (4)
....... SONDA PELLETS (5) - (6)
....... SONDA HUMOS (7) - (8)
....... DISPLAY
....... RS 232 MACHO
....... INTERRUPTOR PUERTA (1) - (2)
....... INTERRUPTOR CAJÓN (3) - (4)
....... SENSOR CAPACITIVO (1) Azul - (2) Negro - (3) Marrón
....... SENSOR DE HALL (1) Negro - (2) Blanco - (4) Rojo
....... TERMOSTATO AMBIENTE
....... GSM FIRE CONTROL
PANNELLO COMANDI
TERMOSTATO
AMBIENTE
GSM
SENSORE
CAPACITIVO
MULTIFIRE 45
