6.8

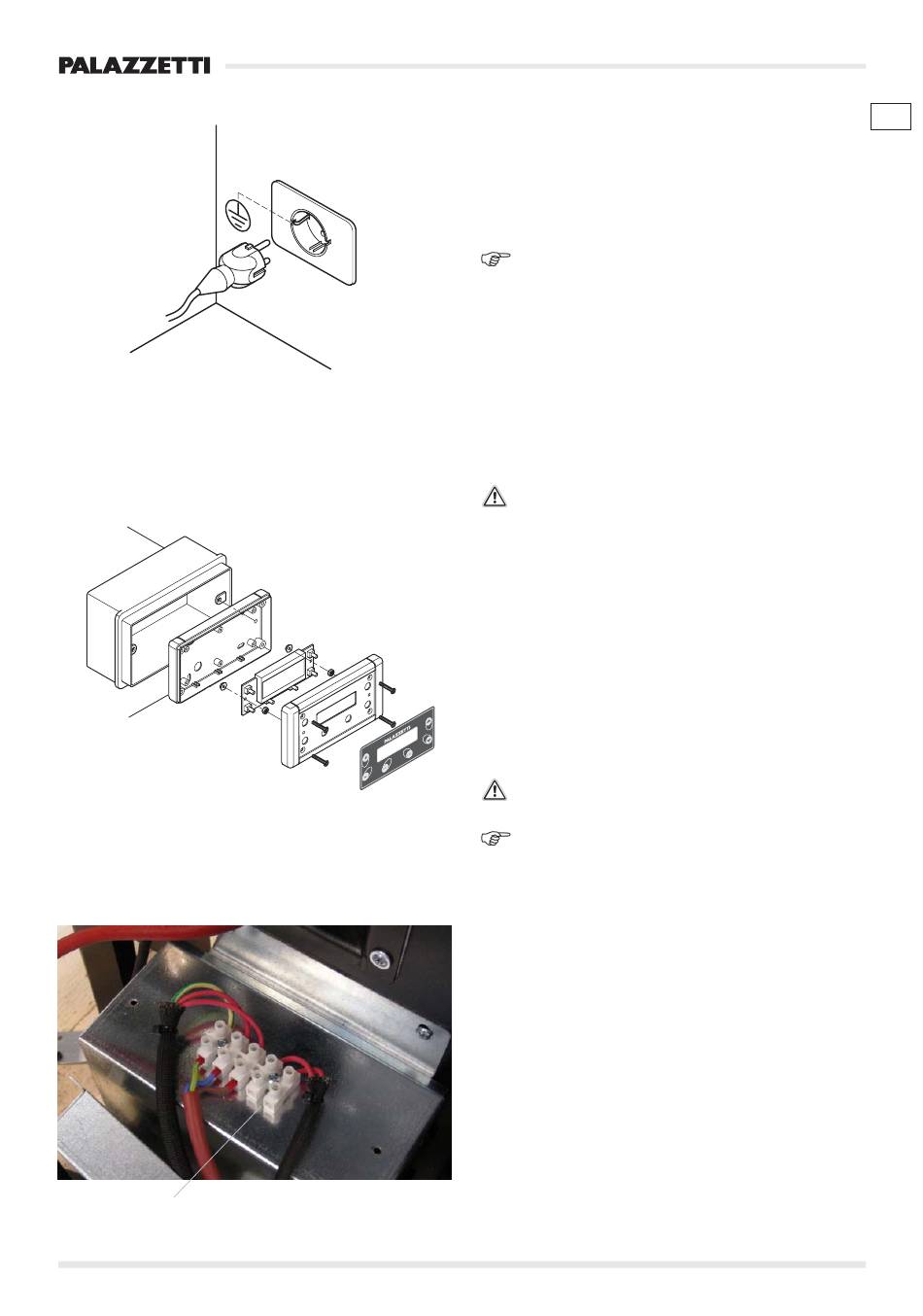

RACCORDEMENTS
6.8.1 Branchement électrique
1) Brancher la prise du câble d'alimentation fourni à
la fiche présente dans le groupe interrupteur.
2) Brancher l'autre extrémité du câble d'alimentation
à une prise de courant.
Le branchement électrique (fiche) doit être
facilement accessible aussi après l'installation du
poêle.
Éviter le contact du câble d'alimentation avec des
arêtes vives ou des parties tranchantes en général.
!
Si le câble d'alimentation est endommagé, il doit
être remplacé par le service d'assistance technique
ou par un technicien qualifié de façon à prévenir
tout risque.
Fig. 6.8.1
6.8.2 Branchement à la terre
DANGER
La structure et la carte sont dotées de mise à la
terre, l'installation doit donc être pourvue de mise à
la terre efficace et d'interrupteur différentiel
conformément aux lois en vigueur.
!
Le conduit d'évacuation des fumées doit être doté
d'un branchement à la terre.
6.8.3 Installation du tableau de commande
Le tableau de commande peut être appliqué sur le
mur en utilisant le boîtier "A" ou être encastré en
utilisant le boîtier "B" (non livré en dotation).
Dans les deux cas, il est conseillé d'installer le tableau
de commande dans la pièce où est positionné le
poêle.
DANGER
Ne pas installer le boîtier à encastrement sur la
hotte.
Fig. 6.8.2
Prévoir le passage du câble entre le tableau et la
fiche électronique de façon à ce qu'il ne soit pas
endommagé par la température durant le
fonctionnement du poêle.
Brancher le câble entre les bornes de la fiche
électronique et le tableau de commande avant de
fermer les boîtiers.
6.8.4 Raccordement à un thermostat ambiant
Le poêle est prévu pour accepter le raccordement à
un thermostat ambiant externe (en position
normalement ouvert).
Près de la fiche électronique se trouve la borne "C" à
laquelle brancher les fils du thermostat (Fig.6.8.3).
Des câbles qui transmettent à basse tension
suffisent.
La section du câble doit être choisie en fonction de sa
longueur.
Les gaines et les câbles des composants électriques
externes ne doivent pas entrer en contact avec des
parties chaudes ni avec des bords tranchants.
Fig. 6.8.3
cod. 004770082 - 11/2009
