9.4.2

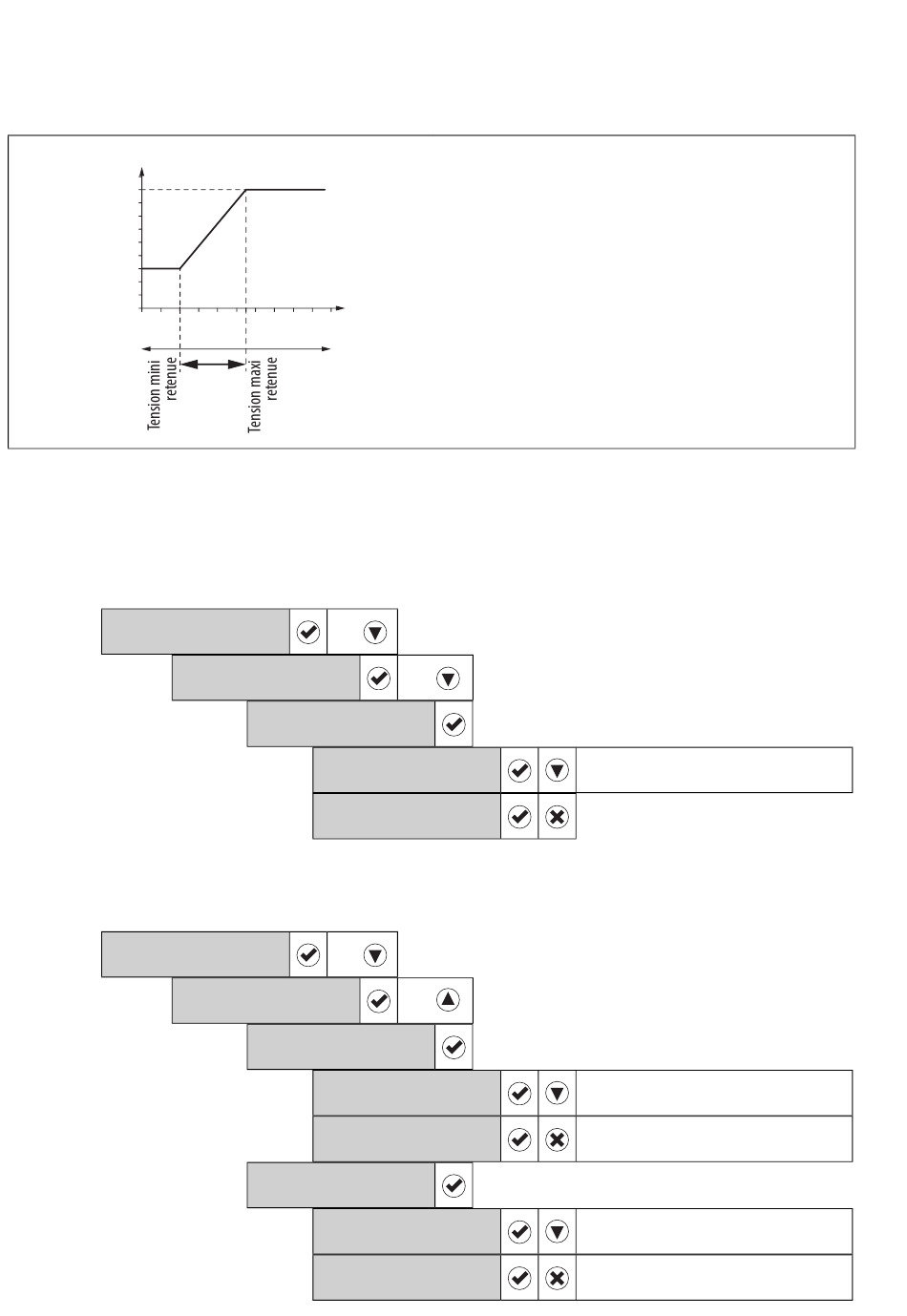

La sortie du RMEC suit le signal fourni par un potentiomètre déporté [CAS C]
A chaque point de tension délivré par le potentiomètre, correspond une valeur de sortie.
La plage de tension du potentiomètre peut-être délimitée.
Exemple avec un potentiomètre REB ECOWATT
Sortie du RMEC
en % de sa plage de variation
Sortie maxi
90
souhaitée
Sortie mini
30
souhaitée
0
2
Plage de tension totale
Lorsque le potentiomètre est câblé comme décrit en § "3.3.5 Raccordement électrique d'un potentio-
mètre", page 13, paramétrer le RMEC de la manière suivante :
Paramétrage possible au niveau d'accès installateur uniquement (voir § "4.3 Niveaux d'accès", page 15).
Sélection du type de matériel raccordé sur l'entrée analogique AI1
Dans ce cas : potentiomètre.
CONFIGURATION
SYSTEME
5 - CONFIG CAPTEUR
Sélection de la plage de tension retenue pour le potentiomètre
Tension mini et tension maxi utilisées dans le cas d'application
CONFIGURATION
SYSTEME
5 - CONFIG CAPTEUR
Tension délivrée par
le potentiomètre en V
5.5
10
Plage de
tension
retenue
6 x
ENTREES ANALOG
P510 ANALOG.1
TYPE CAPTEUR
ENTREE ANALOG.1
ENTREE ANALOG.1
POTENTIOMETRE
6 x
ENTREES ANALOG
P534 ANALOG.1
PLAGE POTAR mini
ENTREE ANALOG.1
mini:
ENTREE ANALOG.2
mini:
P535 ANALOG.1
PLAGE POTAR maxi
ENTREE ANALOG.1
maxi:
ENTREE ANALOG.1
maxi:
(accessoire vendu séparément)
®
Dans cet exemple, le souhait est :
• un signal de sortie du RMEC de 30% de sa
plage de variation lorsque le potentiomètre
envoie une consigne égale ou inférieure à
2V.
• un signal de sortie du RMEC de 90% de sa
plage de variation lorsque le potentiomètre
envoie une consigne égale ou supérieure à
5,5V.
• un signal de sortie qui varie linéairement de
30% à 90% de sa plage de variation, entre
2V et 5,5V délivrés par le potentiomètre.
4 x
CO2
4 x
0.0V
2.0V*
10.0V
5.5V*
69/72
Sélectionner POTENTIOMETRE
Régler la valeur souhaitée
*Exemple
Régler la valeur souhaitée
*Exemple
NT00000429-RMEC-181112
