Mode Cav : Débit Constant - S&P RMEC Notice Technique

4.7 Mode CAV : débit constant
Pression (Pa)
0
4.7.1 Mesure du débit = grandeur à réguler > obligatoire
[Cas A]
Utilisation du capteur PB intégré au RMEC (réglage usine)
Réglage possible au niveau d'accès installateur uniquement (voir § "4.3.2 Installateur", page 15)
Plage de mesure = 20-2500Pa.
Selon l'organe de mesure utilisé, raccorder ces 2 prises pour que la mesure de pression diff érentielle ∆P
résultante soit représentative du débit aéraulique.
Formule appliquée par le RMEC : Q = K x √ (∆P) avec :
• Q en m /h
3
• K coeffi cient de débit
• ∆P en Pa
Si mesure en gaine avec SMMR
Prises de pression à raccorder au RMEC
sur PB+ / PB-
3D mini
Sens
de l'air
SMMR
Renseigner le coeffi cient de débit K correspondant :
CONFIGURATION
SYSTEME
5 - CONFIG CAPTEUR
[Cas B]
Utilisation d'un capteur de pression externe raccordé sur l'entrée analogique AI2
Voir Annexe "9.2.1 Mode COP [Cas C] Mode CAV [Cas B] Mode VAV [Cas B]
Utilisation d'un capteur de pression externe raccordé sur l'entrée analogique AI2", page 62

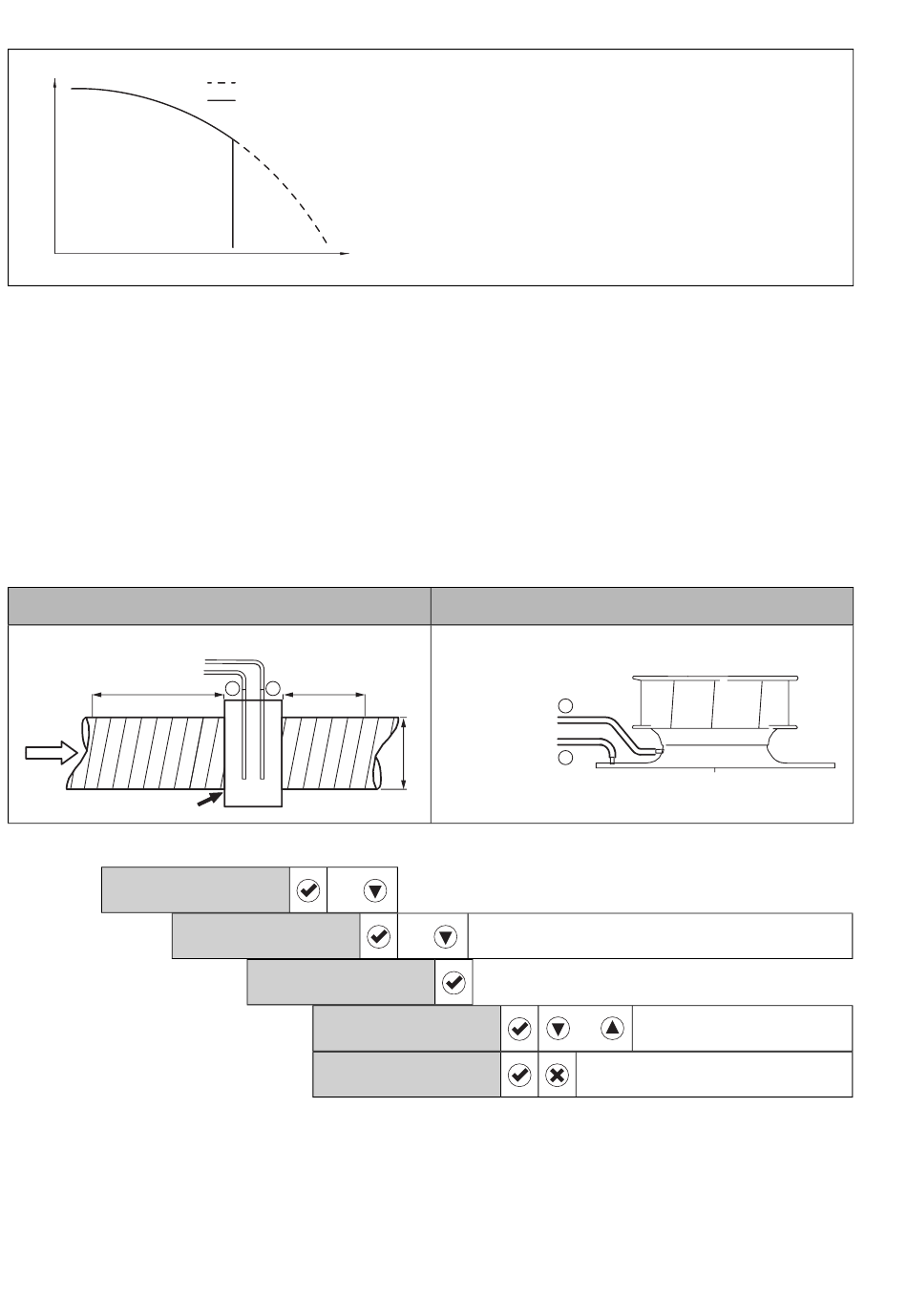

Courbe enveloppe ventilateur
Courbe en mode CAV
Consigne débit réglée Débit (m
+ –
1D mini
6 x
ENTREES ANALOG
P506 COEFFICIENT
DEBIT K
COEFF DEBIT K
:
COEFF DEBIT K
:
Permet de maintenir le débit constant malgré des
évolutions de perte de charge dans le réseau
(par exemple suite à encrassement de grille exté-
rieure...).
3
/h)
Si mesure sur pavillon d'aspiration
Prises de pression
à raccorder
au RMEC
sur PB+ / PB-
D
P501 doit être réglé sur CAPT PB
3 x
218.0
230.5*
21/72
–
+
Régler la valeur souhaitée
ou
*Exemple
NT00000429-RMEC-181112
