2.3 Caractéristiques techniques
2.3.1 Boitier
Polycarbonate auto-extinguible UL94-HB, couleur RAL 7035.
Indice de protection (IP) : 55 (avec presse-étoupes installés et couvercle fermé).
En façade : affi cheur LCD rétroéclairé, 2 lignes 16 caractères alphanumériques + touches de fonction.

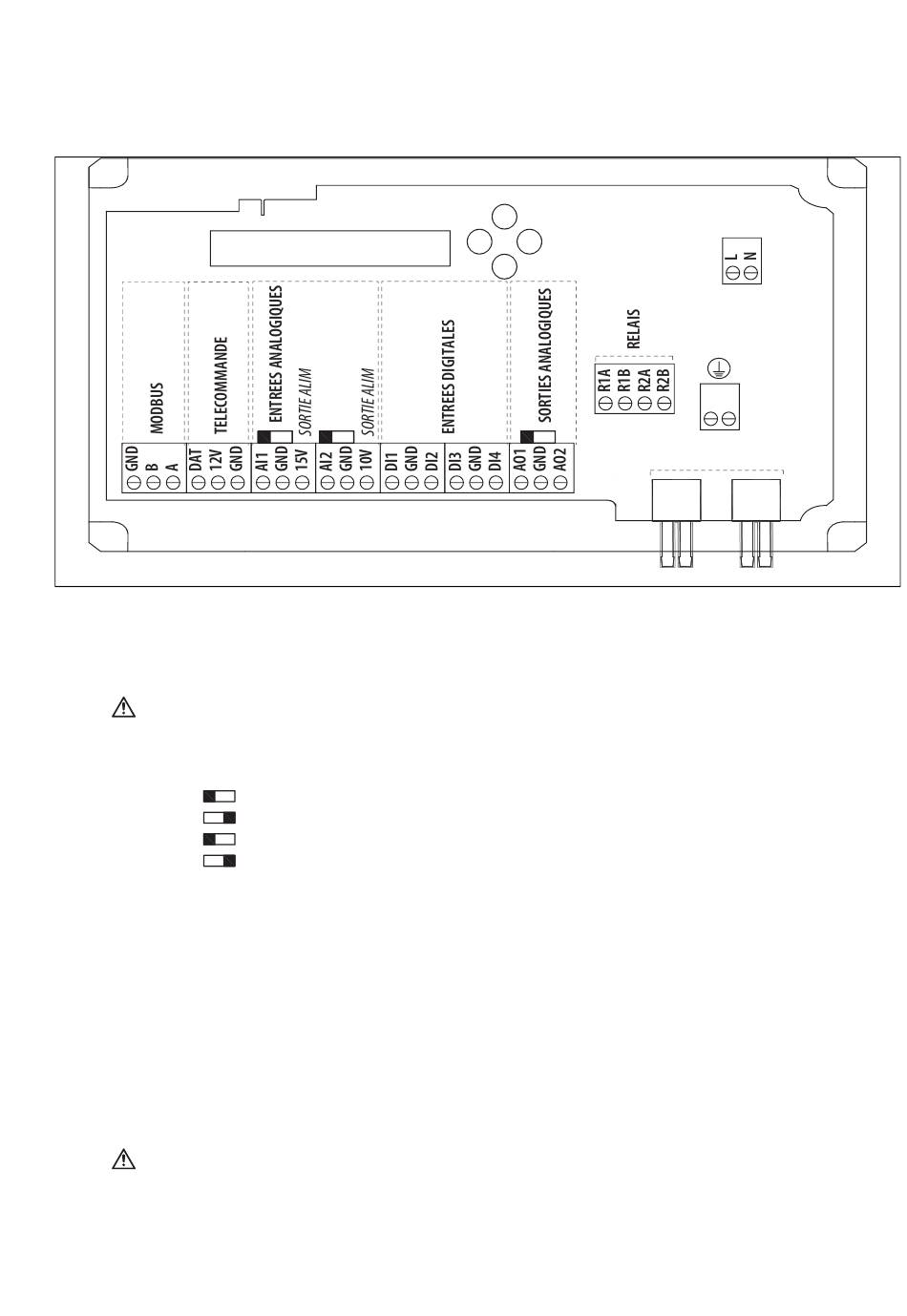

2.3.2 Entrées analogiques AI1 / AI2
2 entrées paramétrables courant 4-20 mA ou tension 0-10 Vdc, pour raccordement d'une sonde ou d'un
potentiomètre déporté.
Manipulations à eff ectuer RMEC hors tension.
Un changement de position du switch nécessite de modifi er les paramètres P511 et P551 du Menu.
Une valeur supérieure de tension ou courant peut entrainer la destruction irréversible de l'entrée.
• Switch AI1
• Switch AI1
• Switch AI2
• Switch AI2
Signal maxi admissible :
• Si confi gurée en tension : 12Vdc.
• Si confi gurée en courant : 25mA.
Impédance de l'entrée :
• Si confi gurée en tension : Z = 20 kΩ.
• Si confi gurée en courant : Z = 150 Ω.
• Précision : ± 3%.
2.3.3 Entrées digitales DI1 / DI2 / DI3
3 entrées commandées par pincement à la masse (= contact entre l'entrée et l'une des bornes GND de la
carte électronique). A raccorder sur un contact sec libre de potentiel. 10mA circule dans le contact fermé.
Ne pas appliquer de tension sur ces entrées au risque de les détruire.
Confi guration usine :
• DI1 = commande MARCHE/ARRÊT.
• DI2 = commande DÉSENFUMAGE : forçage marche + vitesse maxi.
Prioritaire sur toutes les autres commandes.
• DI3 = raccordement du contact dépressostat de détection encrassement fi ltre externe.
: 0-10 Vdc > Confi guration usine
: 4-20 mA.
: 0-10 Vdc > Confi guration usine
: 4-20 mA.
CAPTEURS DE PRESSION
6/72
Alim
230V
PA PB
+ – + –
