4.17.1 R2 Commande ventilation - Principe de fonctionnement

DI1 0 1
AO1
DI2
R2
R1
Le relais R2 peut être utilisé pour commander le marche/arrêt d'un ventilateur esclave :
La sortie contact du relais R2, confi guré en "Commande ventilation", est activée quand le ventilateur est
en fonctionnement confort ou désenfumage (AO1 diff érent de zéro).
La désactivation de R2 s'opère selon 2 choix par le paramètre P704 :
• P704 = NON = fonction post-ventilation non activée :
Dès que le ventilateur s'arrête (AO1 = 0V), le relais R2 se désactive.
Le relais R1 a alors la fonction d'alarme.
• P704 = OUI = fonction post-ventilation activée :
A la disparition de la demande de marche confort, la temporisation se lance. Le ventilateur et le
relais R2 restent actifs jusqu'à la fi n de la temporisation.
Le relais R1 a alors pour rôle de commander le marche/arrêt d'une batterie électrique :
• Ventilateur à l'arrêt confort ou en désenfumage = R1 inactif.
• Ventilateur en marche confort = R1 actif.
CONFIGURATION
SYSTEME
7 - CONFIGURATION
SORTIES RELAIS
P700 = COMMANDE VENTIL
P704 = POST-VENTIL = NON

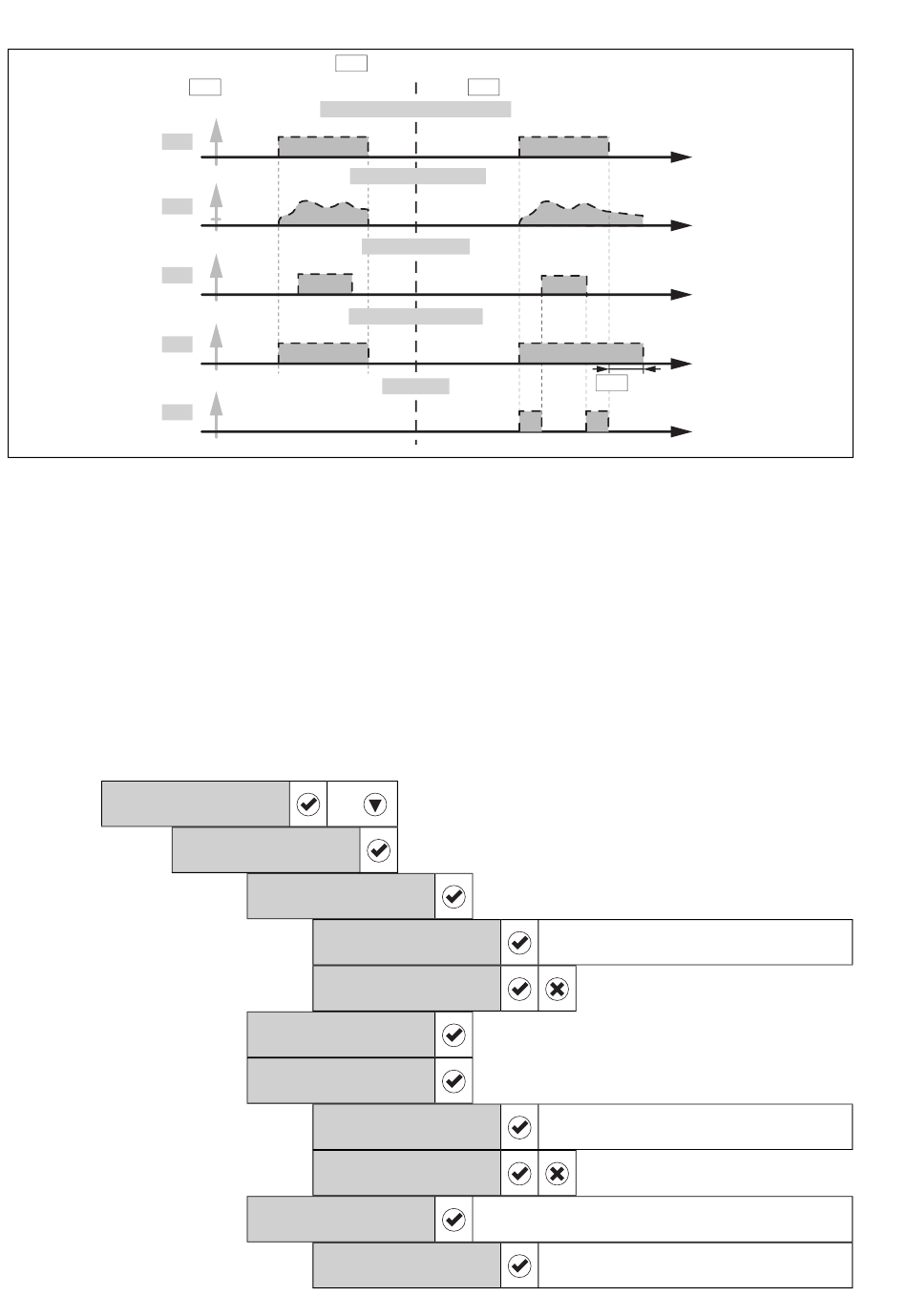

Demande de Marche Confort
inactif actif
maxi
mini
1
inactif
actif
0
1
inactif
actif
0
1
R1 = fonction alarme
0
8 x
P700 CONFIG
RELAIS 2
RELAIS 2
EV GAZ
RELAIS 2
COMMANDE VENTIL
P700 CONFIG
RELAIS 2
P704 FONCTION
POST VENTILATION
POST VENTILATION
POST VENTILATION
P706 DUREE
POST VENTILATION
DUREE
POST VENTIL: 60s*
P704 = POST-VENTIL = OUI
inactif
Marche Ventilateur
Désenfumage
inactif
Ventilateur esclave
inactif
Batterie
inactif
actif
OUI
NON
Paramètre affi ché seulement si P704 = OUI
53/72
Tps
actif
Tps
Tps
actif
actif Tps
P706 = DURÉE DE
POST-VENTILATION
inactif
Tps
actif
Régler sur COMMANDE VENTIL
Sélectionner OUI ou NON selon le besoin
Régler la valeur souhaitée
* Exemple
NT00000429-RMEC-181112
