Choix du mode de fonctionnement principal
Le caisson peut fonctionner dans diff érents modes de fonctionnement.
Pour sélectionner le mode fonctionnement souhaité, suivre les instructions suivantes :
Niveau d'accès installateur uniquement (voir § "4.3 Niveaux d'accès", page 15)
Écran par
VENTILATION ...%
défaut
4.6
Mode COP : pression constante ............................................................................................................ 17
4.7
Mode CAV : débit constant .................................................................................................................... 20
4.8
Mode VAV : régu ation à débit variab e .................................................................................................. 24
4.9
Mode REG : régu ation d'une grandeur autre que pression et débit ..................................................... 30
5.0
Mode VAV ass : sortie du RMEC asservie à une entrée, sans bouc e de régu ation ............................ 35
4.6
Mode COP : pression constante
Pression
Consigne de
pression régulée
0
4.6.1
Mesure de la pression = grandeur à réguler > obligatoire
[Cas A]
Utilisation du capteur PA intégré (réglage usine)
Plage de mesure = 20-1000Pa.
Si mesure en dépression
RMEC
Sens
de l'air
–
Prise de pression PA- à raccorder au
(tube pendant à raccorder sur PA+ du RMEC)
[Cas B]
Utilisation d'un capteur de pression externe raccordé sur l'entrée analogique AI1
Voir en annexe : "9.1 Mesure de la pression", page 60
CONFIGURATION
SYSTEME
3 - CONFIGURATION
VENTIL / MODE
P304 CHOIX MODE
FONCTIONNEMENT

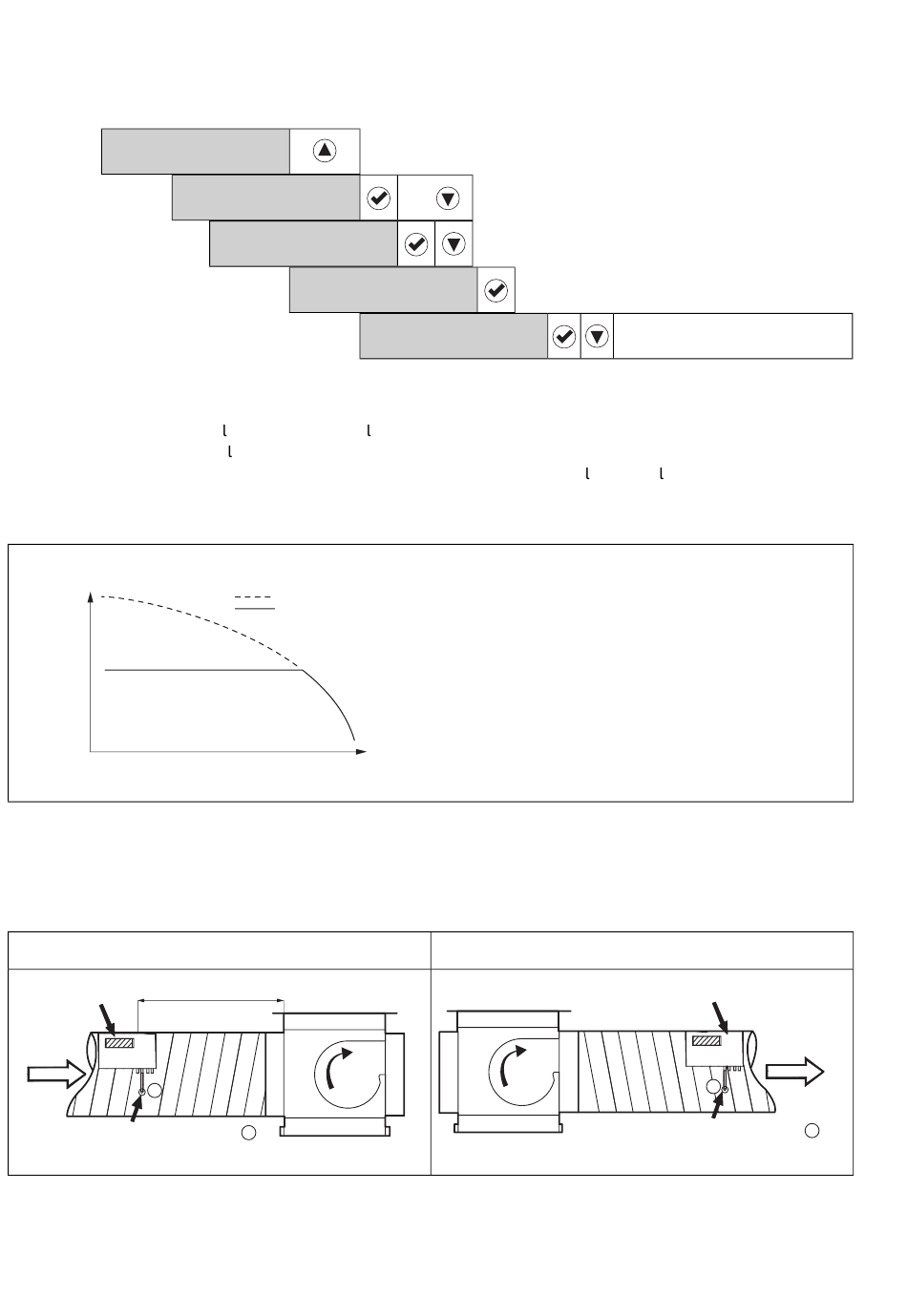

Courbe enveloppe du ventilateur
Courbe avec pression régulée
Débit
1 m mini
–
4 x
MODE ACTIF
: COP
Permet de maintenir une pression constante dans
le réseau sur toute la plage d'utilisation du ventila-
teur.
Il permet ainsi d'adapter les débits en fonction de
l'évolution de la perte de charge des régulateurs
et terminaux du réseau (ouverture/fermeture de re-
gistres, bouches bi-débits...).
Ce mode est programmé par défaut sur le
RMEC.
17/72
Sélectionnez CAV, VAV, REG ou
VAV ass
Si mesure en surpression
RMEC
+
Prise de pression PA+ à raccorder au
(tube pendant à raccorder sur PA- du RMEC)
NT00000429-RMEC-181112
Sens
de l'air
+
