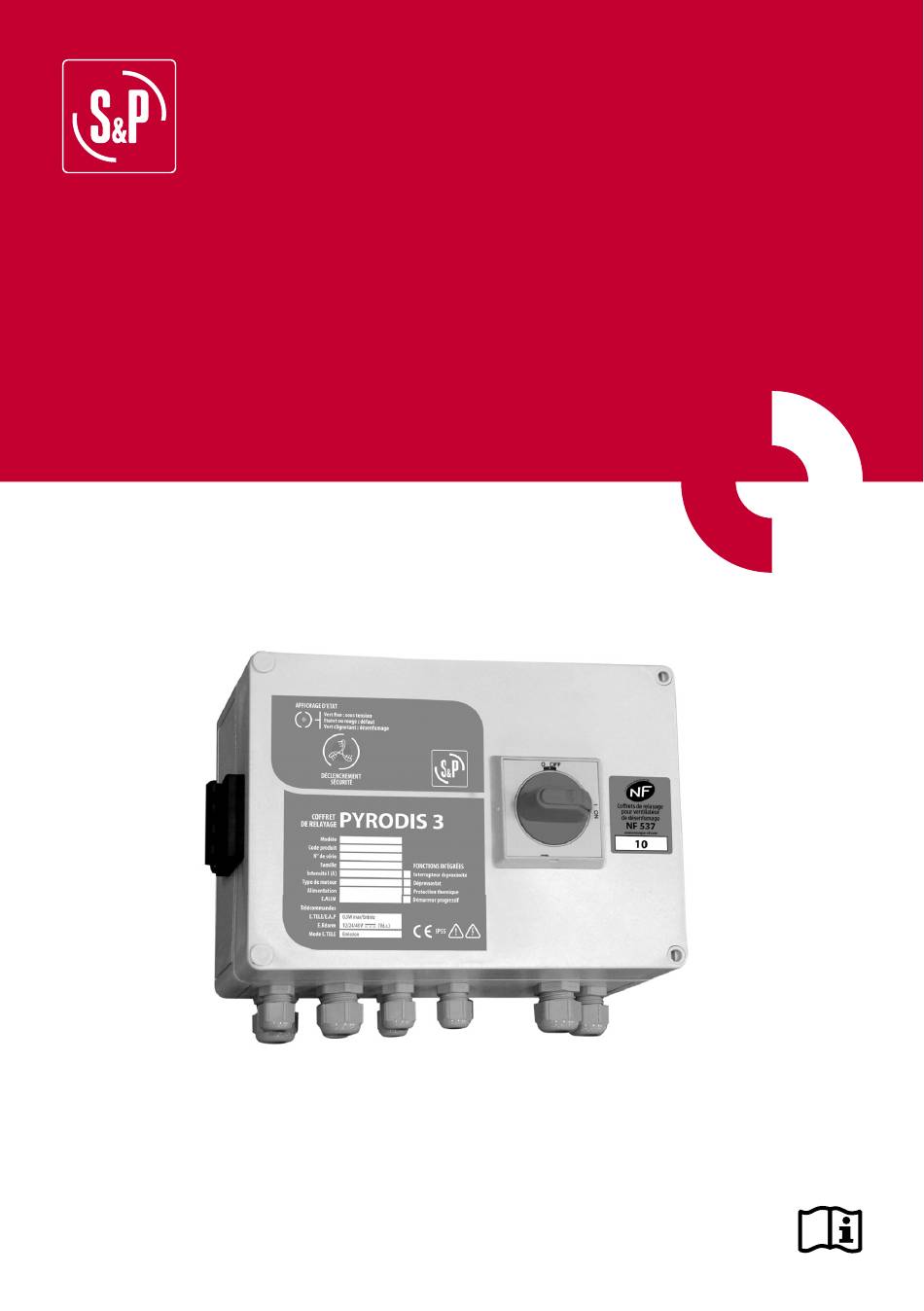

NOTICE
PYRODIS 3

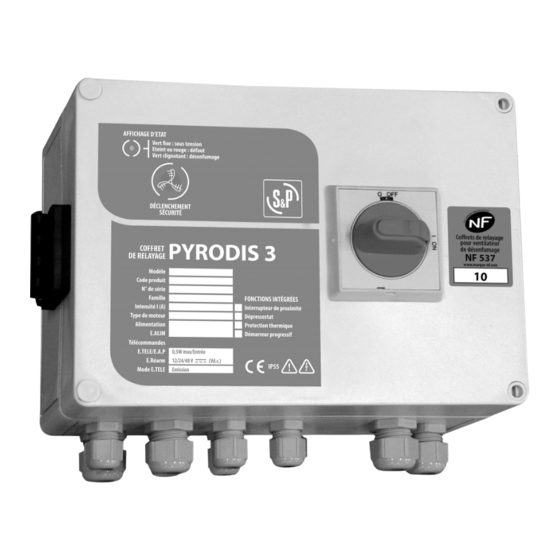

Coffret de relayage pour ventilateur de désenfumage
pour moteur triphasé 400V / 50-60Hz
monovitesse ou à bobinages indépendants
FAMILLE CONFORT + DÉSENFUMAGE
Modèles : CDA D1C2I / CDA D1C2I D1/I / CDA D1C2I D2/I
Calibres : 6A ; 10.6A ; 16.6A ; 35.3A ; 43.3A ; 64A ; 97.3A

Publicité

Table des Matières
loading

Manuels Connexes pour S&P PYRODIS 3

Sommaire des Matières pour S&P PYRODIS 3

  • Page 1 NOTICE PYRODIS 3 Coffret de relayage pour ventilateur de désenfumage pour moteur triphasé 400V / 50-60Hz monovitesse ou à bobinages indépendants FAMILLE CONFORT + DÉSENFUMAGE Modèles : CDA D1C2I / CDA D1C2I D1/I / CDA D1C2I D2/I Calibres : 6A ; 10.6A ; 16.6A ; 35.3A ; 43.3A ; 64A ; 97.3A...

  • Page 2: Table Des Matières

    SOMMAIRE CONFORMITÉ ............................ 3 GÉNÉRALITÉS........................... 4 Avertissements ......................... 4 Précautions de mise en oeuvre ....................4 Réception ..........................5 Stockage et utilisation....................... 5 Garanties ..........................5 PRÉSENTATION DU PRODUIT ......................6 Explication du code de marquage du produit ................6 Désignations commerciales......................

  • Page 3: Conformité

    CONFORMITÉ La marque NF certifie que les coffrets de relayage PYRODIS 3 sont conformes aux normes NF S 61-937-9 et NF S 61-937-1, ainsi qu’au référentiel de certification NF537 en vigueur. Elle certifie également les valeurs des caractéristiques annoncées dans cette notice.

  • Page 4: Généralités

    GÉNÉRALITÉS 2.1 Avertissements • Tout retrait ou adjonction de matériel au sein du coffret, ainsi que toute intervention sur le câblage initial ou sur la carte électronique sont interdits sans notre autorisation, sous peine d’annulation de l’homologation et de la garantie. •...

  • Page 5: Garanties

    • Le coffret est branché en permanence ; les bornes des circuits de mesure de tension et de courant non accessibles répondent à la catégorie de mesure "CAT III" selon IEC 60664-1. • Avant la mise sous tension, vérifier que l’alimentation correspond bien aux indications de cette no- tice et à...

  • Page 6: Présentation Du Produit

    PRÉSENTATION DU PRODUIT Le coffret de relayage PYRODIS 3 est conçu pour la commande d’un ventilateur de désenfumage dans les Etablissements Recevant du Public (ERP) et les Immeubles de Grande Hauteur (IGH). 3.1.1 POUR TOUT PYRODIS 3 Les différents champs de l'étiquette sont complé- tés des caractéristiques du produit correspondant.
  • Page 7 3.1.2 Etiquette d’explication des indications d’états et défauts du coffret sur l’afficheur, et de raccordement sur la carte électronique. Le contenu est fonction du modèle de coffret rencontré, voir exemple ci-dessous : INTER MODÈLE E.ALIM Taille Tension d'alim. Intensité nominale* Standard DÉPRESSOSTAT D1 DÉPRESSOSTAT D2...

  • Page 8: Installation Mécanique

    MODÈLE FONCTIONS INTÉGRÉES CDA D1C2I CDA D1C2I D1/I CDA D1C2 D2/I Nombre de vitesses de désenfumage Nombre de vitesses en mode confort Contacts position "attente" ● ● ● Contacts position "sécurité" ● ● ● Contrôleur d'alimentation réseau ● ● ● Contrôleur d'ordre de phases ●...
  • Page 9 Enfoncer les pattes de fixation dans les orifices situés dans les extrémités arrières du boîtier ► ► Patte de fixation (x4) Position initiale Position finale A l'aide d'un marteau, enfoncer la tige de la patte de fixation jusqu’à ce que celle-ci ne soit plus visible. ►...

  • Page 10: Presse-Étoupes

    4.3 Presse-étoupes Type de PE Type de PE 4,5 à 10 22 à 33 7 à 13 28 à 38 10 à 17 32 à 44 17 à 25 La fixation du câble dans le presse étoupe doit être telle qu’il résiste à une force de traction de : Câble de diamètre externe <10 mm : 100N Câble de diamètre externe >10 mm : 160N RACCORDEMENT AÉRAULIQUE...

  • Page 11: Raccordement Électrique

    RACCORDEMENT ÉLECTRIQUE Report Alimentation Moteur ≥ 4 x 1,5 Tripolaire 10A ≥ 4 x 1,5 ≥ 2 x 1,5 ≥ 3 x 1,5 10,6 ≥ 4 x 2,5 Tripolaire 16A ≥ 4 x 2,5 ≥ 2 x 1,5 ≥ 3 x 1,5 16,6 ≥...
  • Page 12 Respecter l’ordre selon les 2 étapes suivantes : 6.4.1 TÉLÉCOMMANDES Mise en sécurité (E. TELE) Logique de commande : Emission (E) Tension de commande Uc : 12/24/48Vdc Arrêt pompier (E.A.P) Puissance absorbée Pc : 0,5W maxi par entrée Intensité absorbée : 5,5mA maxi par entrée Réarmement (E.

  • Page 13: Mise En Service

    MISE EN SERVICE Régime permanent Régime transitoire 400V (+/-5%) 400V (-15%/+10%) 50-60Hz (+/-1Hz) 50-60Hz (+/-10%) maxi 4s Durée 7.2 Mise sous tension Vérifier l’alimentation du coffret de relayage • La led sur le lexan de façade indique l’état du coffret : - Eteint ou rouge = défaut ;...

  • Page 14: Paramétrage

    7.6 Paramétrage Le menu de configuration pour modification des paramètres permet d’accéder aux événements enregistrés (= derniers défauts/états apparus), et de modifier la logique de prise en compte des entrées « INTER PROX externe » et « l'autorisation confort ». SWITCH •...

  • Page 15: Entretien Et Maintenance

    ENTRETIEN ET MAINTENANCE Aucun entretien spécifique nécessaire. : ne pas utiliser de produit agressif de type solvant ou tampon abra- sif ; en cas de nécessité de nettoyer le coffret, seule de l'eau doit être appliquée sur l’extérieur, à l'aide d'une éponge douce, en ayant pris soin au préalable de vérifier que le degré...

  • Page 16: Gestion Des Déchets

    Le ventilateur passe en Contrôler l'entrée "E.TELE" (vérifier l'absence d'une tension de commande). désenfumage sans ordre Le ventilateur ne passe pas en Vérifier sur l'entrée "E.TELE" de la carte électronique : désenfumage malgré un ordre - Le câblage. émis par le CMSI - La présence d'une tension de commande de 12, 24 ou 48Vdc.
  • Page 17 10.2 CMSI ou Dépressostat Contrôleur de débit Interrupteur Arrêt Pompier Réarmement Déclenchement Sécurité vitesse d’air de proximité Alimentation TBTS Alimentation TBT Alimentation TBTS externe 12 / 24 / 48Vdc 12 / 24 / 48Vdc 12 / 24 / 48Vdc 13 23 14 34 68 70 Report...
  • Page 18 10.3 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 L1 L2 vers bornes Alimentation 14-13 électrique de sécurité 3~400V 50-60Hz Coffret confort 2 vitesses U1 V1 W1 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 L1 L2 Alimentation Coffret électrique confort de sécurité 2 vitesses 3~400V 50-60Hz U1 V1 W1 câble protégé...
  • Page 19 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 L1 L2 L1 L2 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 L1 L2 vers bornes 14-13 Coffret confort 2 vitesses Alimentation électrique de sécurité 3~400V 50-60Hz U1 V1 W1 1-L1 3-L2 5-L3...
  • Page 20 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 L1 L2 L3 L1 L2 L3 L1 L2 vers bornes 14-13 Coffret confort 2 vitesses Alimentation électrique de sécurité U1 V1 W1 3~400V 50-60Hz 1-L1 3-L2...
  • Page 21 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 L1 L2 L3 L1 L2 L3 L1 L2 vers bornes 14-13 Coffret confort 2 vitesses Alimentation électrique de sécurité U1 V1 W1 3~400V 50-60Hz 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 2-T1...
  • Page 22 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 L1 L2 vers bornes 14-13 Coffret confort U1 V1 W1 Alimentation électrique de sécurité 3~400V 50-60Hz 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 L1 L2 Coffret confort U1 V1 W1 Alimentation électrique de sécurité 3~400V 50-60Hz câble protégé...
  • Page 23 CDA D1C2I - Calibre 16.6A CDA D1C2I D1/I et D2/I - Calibre 16.6A 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 L1 L2 L1 L2 L1 L2 1-L1 3-L2...
  • Page 24 CDA D1C2I - Calibre 97.3A CDA D1C2I D1/I et D2/I - Calibre 97.3A 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 L1 L2 L3 INTER 2-T1 4-T2 6-T3...
  • Page 25 S&P France Avenue de la Côte Vermeille 66300 THUIR Tel. 04 68 530 260 Fax 04 68 531 658 www.solerpalau.fr...
