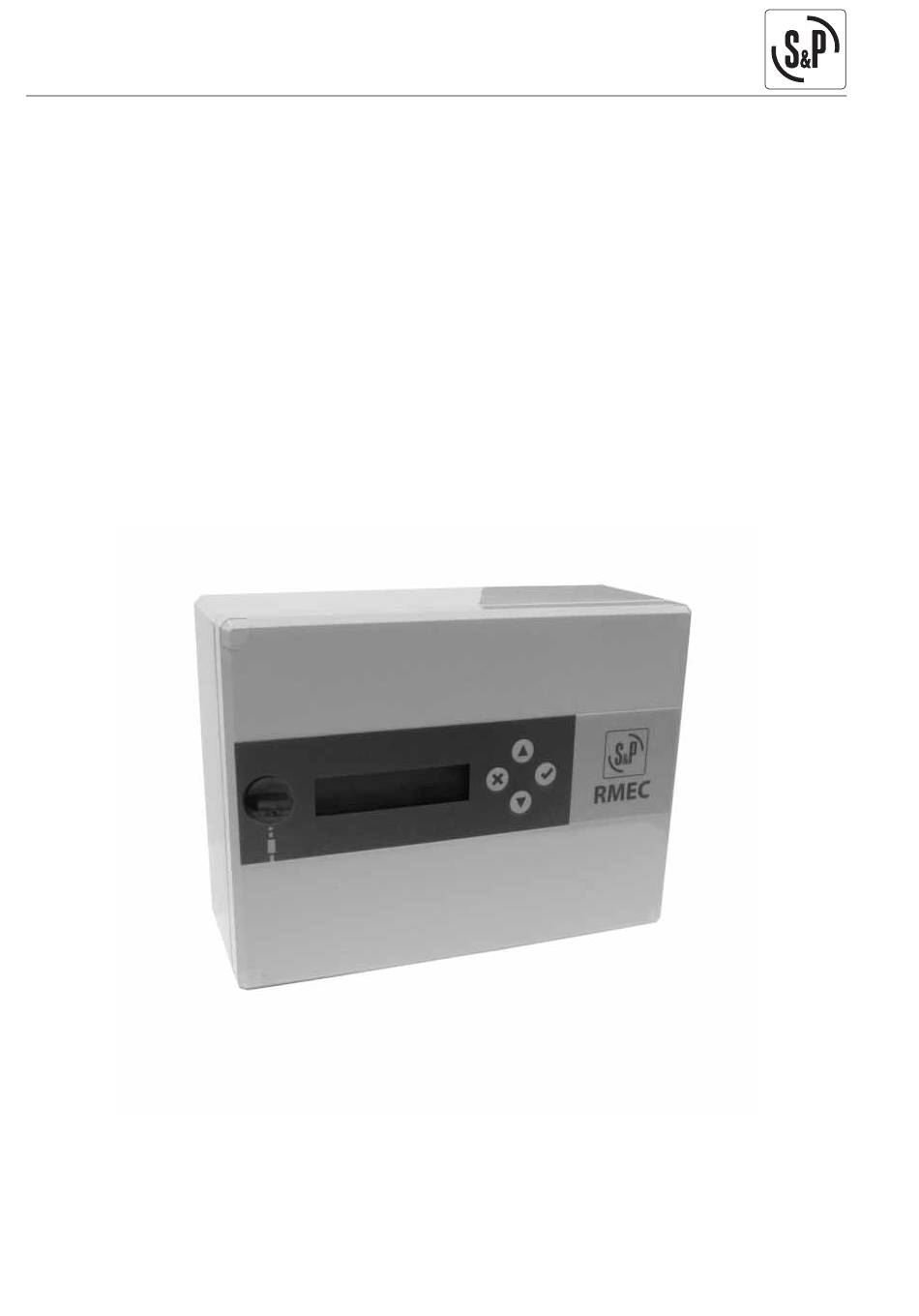

NOTICE TECHNIQUE
INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE |
RMEC
Régulateur de débit ou de pression
pour matériel de ventilation
équipé de moteur à commutation électronique (EC)
NT00000429-RMEC-181112

Publicité

Table des Matières
loading

Manuels Connexes pour S&P RMEC

Sommaire des Matières pour S&P RMEC

  • Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE | RMEC Régulateur de débit ou de pression pour matériel de ventilation équipé de moteur à commutation électronique (EC) NT00000429-RMEC-181112...

  • Page 2: Table Des Matières

    Mode REG : régulation d’une grandeur autre que pression et débit ............. 35 4.10 Mode VAV ass : sortie du RMEC asservie à une entrée, sans boucle de régulation ......41 4.11 Consultation du mode de marche actif ....................46 4.12...

  • Page 3: Généralités

    La réception sans réserve du matériel prive l’Acheteur de tout recours ultérieur contre nous. Le produit doit être stocké à l'abri des intempéries, des chocs et des souillures dues aux projections de toute nature durant son transport l'amenant du fournisseur au client fi nal, et sur le chantier avant installation. 3/72 NT00000429-RMEC-181112...

  • Page 4: Garantie

    En aucun cas, le vendeur n’est responsable du matériel transformé, réparé, même partiellement. PRÉSENTATION PRODUIT Le RMEC est un régulateur de pression ou débit, pour moteur à commutation électronique (EC) ou pour le pilotage de registre motorisé. Sous boitier IP55, il intègre un régulateur PID et deux capteurs électroniques de pression diff érentielle.

  • Page 5: Dimensions Et Poids

    Télécommande TCOM (en option) Ø3 * 24 * 130 *Cotes de fixation Masse : 250g Composition du kit fourni Boitier RMEC équipé de pattes de fi xations. Presse-étoupes : Type de PE Nombre Diamètre de câble admis (mm) Couple de serrage (Nm) 3.5-6.5 Bouchon d’obturation de l’orifi...

  • Page 6: Caractéristiques Techniques

    2 entrées paramétrables courant 4-20 mA ou tension 0-10 Vdc, pour raccordement d’une sonde ou d’un potentiomètre déporté. Manipulations à eff ectuer RMEC hors tension. Un changement de position du switch nécessite de modifi er les paramètres P511 et P551 du Menu.

  • Page 7: Sortie Secondaire Ao2

    - Le signal est référencé à la masse de la carte électronique. - Précision : ± 1%. Sortie secondaire AO2 : • 0-10 Vdc / 10 mA maxi, pour pilotage en maître/esclave d'un autre RMEC ou variateur de tension VAPZ/VRPZ ou variateur de fréquence VFTE/VFTM. • Précision : ± 1%.

  • Page 8: Communication Modbus

    • Eté-Hiver s’opère à 3H00 (passe à 2H00). Autonomie : sur coupure d’alimentation inférieure à 48h, l’horloge et le calendrier sont sauvegardés. Toutes les autres fonctions du RMEC sont suspendues. Voir § "4.4 Réglage de la date et de l’heure", page 16.

  • Page 9: Raccordement Aéraulique

    Pour limiter au maximum les perturbations électromagnétiques : utiliser obligatoirement du câble blindé multi-conducteurs pour les diff érentes liaisons électriques TBT reliant le RMEC à chaque entrée / sortie : • équipement externe de commande potentiomètre / sondes / commutateur, •...

  • Page 10: Raccordement De L'alimentation

    Elle peut être raccordée au RMEC de deux manières selon l’utilisation : Raccordement temporaire : Cas d’application type = pour la confi guration du produit, lorsque l’affi cheur du RMEC est peu visible (installa- tion en faux-plafond par exemple). • Couper l’alimentation du RMEC.
  • Page 11 • Clipper le connecteur à l’arrière de la télécommande cf plan ci-après. • Coté RMEC : passer le câble par l’un des presse-étoupes fournis. Puis le câbler sur les bornes « DAT / 12V / GND ». Au fi nal, serrer le presse-étoupe afi n d’assurer l’amarrage du câble et conser- ver l’indice de protection IP55 du RMEC.

  • Page 12: Raccordement Électrique D'une Sonde

    Confi guration de l’entrée AI1 en signal tension ou courant : voir § "2.3.2 Entrées analogiques AI1 / AI2", page 6 Procéder de même pour le raccordement sur AI2 au lieu de AI1. Pour les sondes SHUR et STEM se rapporter à leur notice respective. 12/72 NT00000429-RMEC-181112...

  • Page 13: Raccordement Électrique D'un Potentiomètre

    Signal de sortie REB ECOWATT Le RMEC possède une commande M/A locale sur le clavier. La demande de marche externe sur les bornes DI1 et GND est prioritaire sur la demande d’arrêt locale. Il est possible d’utiliser des commandes diff érentes pour réaliser séparément les 2 fonctions M/A externe et potentiomètre de réglage.

  • Page 14: Mise En Service

    Validez pour accéder au menu niveau principal les menus À la mise sous tension, l’écran affi che la version du logiciel : exemple « RMEC V1.02 ». Cet écran est visible à nouveau par plusieurs appuis sur la touche retour Menu principal - Confi...

  • Page 15: Étape Préliminaire : Calibration Des Capteurs De Pression Intégrés

    Étape préliminaire : calibration des capteurs de pression intégrés À chaque mise sous tension, le RMEC eff ectue une calibration automatique de ses capteurs de pression (durée environ 3mn). Ne pas déroger à cette calibration lors de la première mise sous tension car elle est indispensable au bon fonctionnement du système.

  • Page 16: Niveau Installateur : Structure Du Menu

    P900 à P999 Nota : Le RMEC passe automatiquement du niveau d'accès "installateur" à "utilisateur" après 30 minutes sans appui touches. Quelque soit le niveau d’accès en cours, l’affi chage revient sur l’écran par défaut après 3 minutes sans appui touches.

  • Page 17: Choix Du Mode De Fonctionnement Principal

    Mode VAV : régu ation à débit variab e ....................24 Mode REG : régu ation d’une grandeur autre que pression et débit ............. 30 Mode VAV ass : sortie du RMEC asservie à une entrée, sans bouc e de régu ation ......35 Mode COP : pression constante...
  • Page 18 Utilisation d’un capteur de pression externe raccordé sur l'entrée analogique AI2 Voir annexe "9.2.1 Mode COP [Cas C] Mode CAV [Cas B] Mode VAV [Cas B] Utilisation d'un capteur de pression externe raccordé sur l'entrée analogique AI2", page 62" 18/72 NT00000429-RMEC-181112...
  • Page 19 Réglage possible au niveau d'accès installateur uniquement (voir "4.3.2 Installateur", page 15) Dans certains cas, il peut être nécessaire de limiter la plage mini-maxi de variation de la sortie du RMEC Exemple pour une sortie analogique 1 confi gurée en tension. Pour une sortie de type PWM, voir § "2.3.7 Sorties analogiques AO1 / AO2", page 7.

  • Page 20: Synoptique Du Mode Cop Dans La Confi Guration Standard

    4.6.5 Synoptique du mode COP dans la confi guration standard • Utilisation des capteurs de pression internes PA et PB pour les mesures de pression et de débit. 20/72 NT00000429-RMEC-181112...

  • Page 21: Mode Cav : Débit Constant

    Selon l’organe de mesure utilisé, raccorder ces 2 prises pour que la mesure de pression diff érentielle ∆P résultante soit représentative du débit aéraulique. Formule appliquée par le RMEC : Q = K x √ (∆P) avec : • Q en m •...
  • Page 22 • Marche/Arrêt (action sur entrée DI1). Nota : Le RMEC possède une commande M/A locale. La demande de marche externe (contact entre les bornes DI1 et GND) est prioritaire sur la demande d’arrêt locale. • Lorsque le contact DI1 est fermé, le ventilateur régule à la consigne de débit paramétrée en DEB- min.
  • Page 23 1000* m3/h Rappel : l’activation de l’entrée logique DI2 déclenche le mode désenfumage « consigne débit maxi » = signal de sortie maximal délivré par le RMEC, prioritaire sur toutes les autres entrées-sorties du RMEC. 4.7.3 Mesure de la pression > facultatif [Cas A] Utilisation du capteur PA intégré...
  • Page 24 Sans mesure de pression. Sans modifi er la confi guration usine : le RMEC affi che "PRESSION X Pa" sur l'écran par défaut, avec X proche de 0 car les prises de pression du capteur PA intégré ne sont pas raccordées.

  • Page 25: Synoptique Du Mode Cav Dans La Confi Guration Standard

    4.7.5 Synoptique du mode CAV dans la confi guration standard • Utilisation des capteurs de pression internes PA et PB pour les mesures de pression et de débit. 25/72 NT00000429-RMEC-181112...

  • Page 26: Mode Vav : Débit Variable

    4.8.1 Mesure du débit = grandeur à réguler > obligatoire [Cas A] Utilisation du capteur PB intégré au RMEC (réglage usine) Réglage possible au niveau d'accès installateur uniquement (voir § "4.3.2 Installateur", page 15) Plage de mesure = 20-2500Pa. Si mesure en gaine avec SMMR Si mesure sur pavillon d'aspiration Prises de pression à...

  • Page 27: Confi Guration Et Réglage De La Consigne : Obligatoire

    360 C02 en ppm /h et 1080 m /h alors il faut paramétrer dans le RMEC les mesures mini et maxi re- tenues et les débits mini et maxi souhaités Plage de mesure totale de la sonde Plage...
  • Page 28 Type de signal possible : tension ou courant. Si la sonde délivre un signal courant, il faut impérativement avoir modifi é la position du switch à l’intérieur du RMEC (voir § "2.3.2 Entrées analogiques AI1 / AI2", page 6). CONFIGURATION...
  • Page 29 ENTREES ANALOG P526 ANALOG.1 PLAGE CO2 mini ENTREE ANALOG.1 Régler la valeur souhaitée mini: 0ppm ENTREE ANALOG.1 *Exemple mini: 400ppm* P527 ANALOG.1 PLAGE CO2 maxi ENTREE ANALOG.1 Régler la valeur souhaitée maxi: 2000ppm ENTREE ANALOG.1 *Exemple maxi: 1100ppm* 29/72 NT00000429-RMEC-181112...
  • Page 30 5 - CONFIG CAPTEUR ENTREES ANALOG P508 CONSIGNE DEBIT mini DEBIT RETENU Régler la valeur souhaitée mini: 0m3/h DEBIT RETENU *Exemple mini: 360m3/h* P509 CONSIGNE DEBIT maxi DEBIT RETENU Régler la valeur souhaitée maxi: 9999m3/h DEBIT RETENU *Exemple maxi: 1080m3/h* 30/72 NT00000429-RMEC-181112...
  • Page 31 Lorsque le potentiomètre est câblé comme décrit en § "3.3.5 Raccordement électrique d’un potentio- mètre", page 13, paramétrer le RMEC de la manière suivante : Sélection du type de matériel raccordé sur l'entrée analogique AI1 CONFIGURATION SYSTEME...
  • Page 32 Sans mesure de pression. Sans modifi er la confi guration usine : le RMEC affi che "PRESSION X Pa" sur l'écran par défaut, avec X proche de 0 car les prises de pression du capteur PA intégré ne sont pas raccordées.
  • Page 33 Réglage possible au niveau d'accès installateur uniquement (voir § "4.3.2 Installateur", page 15) Dans certains cas, il peut être nécessaire de limiter la plage mini-maxi de variation de la sortie du RMEC Exemple pour une sortie analogique 1 confi gurée en tension. Pour une sortie de type PWM, voir § "2.3.7 Sorties analogiques AO1 / AO2", page 7.

  • Page 34: Synoptique Du Mode Vav Dans La Confi Guration Standard

    Synoptique du mode VAV dans la confi guration standard • Consigne = par signal de sonde ou de potentiomètre raccordé sur l’entrée AI1. • Utilisation des capteurs de pression internes PA et PB pour les mesures de pression et de débit. 34/72 NT00000429-RMEC-181112...

  • Page 35: Mode Reg : Régulation D'une Grandeur Autre Que Pression Et Débit

    Type de signal possible : tension ou courant Si la sonde délivre un signal courant, il faut impérativement avoir modifi é la position du switch à l’intérieur du RMEC (voir § "2.3.2 Entrées analogiques AI1 / AI2", page 6). CONFIGURATION...
  • Page 36 Régler la valeur correspondant à la TEMP min: 0°C sonde utilisée ENTREE ANALOG.2 *Exemple TEMP min: 20°C* P555 ANALOG.2 VAL TEMP max ENTREE ANALOG.2 Régler la valeur correspondant à la TEMP max: 50°C sonde utilisée ENTREE ANALOG.2 *Exemple TEMP max: 80°C* 36/72 NT00000429-RMEC-181112...
  • Page 37 4.9.2 Mesure de la pression > facultatif [Cas A] Utilisation du capteur PA intégré au RMEC (réglage usine) Plage de mesure = 20-1000Pa. Raccordement aéraulique des prises de pression repérées PA- et PA+ Voir § "3.2.1 Capteur PA = prises de pression repérées PA+ / PA-", page 9.

  • Page 38: Utilisation D'un Capteur De Pression Externe Raccordé Sur L'entrée Analogique Ai1

    Sans mesure de pression. Sans modifi er la confi guration usine : le RMEC affi che "PRESSION X Pa" sur l'écran par défaut, avec X proche de 0 car les prises de pression du capteur PA intégré ne sont pas raccordées.
  • Page 39 Réglage possible au niveau d'accès installateur uniquement (voir § "4.3.2 INSTALLATEUR", page 15) Dans certains cas, il peut être nécessaire de limiter la plage mini-maxi de variation de la sortie du RMEC Exemple pour une sortie analogique 1 confi gurée en tension. Pour une sortie de type PWM, voir § "2.3.7 Sorties analogiques AO1 / AO2", page 7.

  • Page 40: Synoptique Du Mode Reg Dans La Confi Guration Standard

    • Consigne de température = externe par potentiomètre raccordé sur AI1. • Mesure de température = par sonde externe raccordée sur AI2. • Utilisation des capteurs de pression internes PA et PB pour les mesures de pression et de débit. 40/72 NT00000429-RMEC-181112...

  • Page 41: Mode Vav Ass : Sortie Du Rmec Asservie À Une Entrée, Sans Boucle De Régulation

    [Cas B] La sortie du RMEC suit le signal fourni par une sonde externe Voir Annexe "9.4.1 La sortie du RMEC suit le signal fourni par une sonde externe [CAS B]", page 66 [Cas C] La sortie du RMEC suit le signal fourni par un potentiomètre déporté...
  • Page 42 Sans mesure de pression. Sans modifi er la confi guration usine : le RMEC affi che "PRESSION X Pa" sur l'écran par défaut, avec X proche de 0 car les prises de pression du capteur PA intégré ne sont pas raccordées.
  • Page 43 *Exemple maxi: 8.0V* Comportement de la sortie du RMEC lorsque le signal mesuré sur l'entrée analogique est inférieur à la valeur mini de la "plage retenue de la sonde" ou de la "plage de tension du potentiomètre" 2 possibilités : •...

  • Page 44: Remarque : Cas Où Ai1 Et Ai2 Sont Connectées

    AO1 = 50%, donc délivre 5V sur la commande moteur qui correspondent bien à une moyenne des deux températures de 25°C. Lorsque la moyenne des deux températures vaut 0°C : AO1 = 0V. Lorsque la moyenne des deux températures vaut 50°C : AO1 = 10V. 44/72 NT00000429-RMEC-181112...

  • Page 45: Synoptique Du Mode Vav Ass Dans La Confi Guration Suivante

    4.10.6 Synoptique du mode VAV ass dans la confi guration suivante • Consigne = externe par signal de sonde ou potentiomètre raccordé sur l'entrée AI1. • Utilisation des capteurs de pression internes PA et PB pour les mesures de pression et de débit. 45/72 NT00000429-RMEC-181112...

  • Page 46: Consultation Du Mode De Marche Actif

    Voir schéma § "3.3.5 Raccordement électrique d’un potentiomètre", page 13 ou § "3.3.6 Raccordement d’une commande Marche/Arrêt externe", page 13. 4 - En local sur le clavier du RMEC Pour connaitre le mode de marche actif suivre les instructions suivantes : Consultation du mode actif - Niveau d'accès utilisateur ou installateur...

  • Page 47: Fonction Horloge

    Exemple donné pour le CYCLE1. Il faut défi nir au moins un créneau horaire dans le CYCLE1 pour pouvoir programmer le CYCLE2. Pour modifi er le CYCLE2 remplacer les étapes P106 par les suivantes : P140 CYCLE2 NOMBRE CRENEAUX NOMBRE CRENEAUX Incrémenter pour atteindre le créneaux HORAIRE CYCLE2:0 souhaité (3maxi) NOMBRE CRENEAUX *Exemple HORAIRE CYCLE1:2* 47/72 NT00000429-RMEC-181112...

  • Page 48: Etape 3 : Par Cycle, Réglage Des Créneaux Horaires

    Créneau 3 - Cycle 2 Heure fi n : P125 Heure fi n : P159 CONFIGURATION SYSTEME 1 - CONFIGURATION HORLOGE P108 CYCLE1* DEBUT CRENEAU1 CYCLE1-CRENEAU1 Régler l'heure souhaitée DEBUT: 00:00 CYCLE1-CRENEAU1 Régler les minutes souhaitées DEBUT: 10:00 CYCLE1-CRENEAU1 *Exemple DEBUT: 10:30* 48/72 NT00000429-RMEC-181112...

  • Page 49: Etape 4 : Par Cycle, Réglage De La Consigne Par Créneau

    Incrémenter pour atteindre le cycle INACTIF souhaité LU: HORLOGE *Exemple CYCLE1 ACTIF* *Répéter cette opération pour les autres cycles. ne pas oublier de régler l’heure et la date (voir § "4.4 Réglage de la date et de l’heure", page 16). 49/72 NT00000429-RMEC-181112...

  • Page 50: Paramétrage Compteur D'énergie

    *Exemple 4.15 Paramétrage entrée tachymètre Après avoir raccordé l'entrée DI4 du RMEC sur la sortie vitesse moteur (voir §"3.3.7 Raccordement élec- trique d’un compteur d’énergie", page 14) eff ectuer les paramétrages suivants sur le RMEC Paramétrage possible au niveau installateur uniquement (voir § "4.3 Niveaux d’accès", page 15).

  • Page 51: Confi Guration De L'entrée Di4 En Tachymètre

    * Exemple avec une vitesse moteur = 1500 tours/min = 25 tours/s Si le moteur délivre 2 impulsions par tour : - Le signal reçu par le RMEC sera 2 impulsions x 25 tours/s = 50 impulsions/s - Le facteur P428 = 30 - Vitesse affichée RMEC (tour/min) : 50 x 30 = 1500...

  • Page 52: Confi Guration De La Sortie Analogique Ao2

    Paramétrage possible au niveau installateur uniquement ("4.3 Niveaux d’accès", page 15). Les contacts décrits en § "2.3.5 Sorties contacts secs R1A / R1B - R2A / R2B", page 7, renvoient à diff érentes informations selon le mode de fonctionnement sélectionné et la confi guration du système. 52/72 NT00000429-RMEC-181112...

  • Page 53: R2 Commande Ventilation - Principe De Fonctionnement

    RELAIS 2 P704 FONCTION POST VENTILATION POST VENTILATION Sélectionner OUI ou NON selon le besoin POST VENTILATION P706 DUREE Paramètre affi ché seulement si P704 = OUI POST VENTILATION DUREE Régler la valeur souhaitée POST VENTIL: 60s* * Exemple 53/72 NT00000429-RMEC-181112...
  • Page 54 RELAIS 2 P704 FONCTION POST VENTILATION POST VENTILATION Sélectionner OUI ou NON selon le besoin POST VENTILATION P706 DUREE Paramètre affi ché seulement si P704 = OUI POST VENTILATION DUREE Régler la valeur souhaitée POST VENTIL: 60s* * Exemple 54/72 NT00000429-RMEC-181112...

  • Page 55: R2 Ev Gaz - Principe De Fonctionnement

    La calibration du capteur PA a échoué : la correction nécessaire est supérieure PB CAPTEUR PA à 250Pa. Couper l'alimentation du RMEC puis remettre sous tension et attendre JJ/MM/AAAA HH:MN au moins 3mn. Si le problème persiste, contacter notre service SAV.

  • Page 56: Paramètres Du Menu Et Modbus

    Si souhait d’écrire la valeur de consigne CAV = 8000 m /h = « 1F40 » en hexadécimal : Envoi commande d’écriture du paramètre vers le RMEC : « 01 10 04 58 00 02 04 1F 40 00 00 08 BD » • 0x01 : @RMEC •...

  • Page 57: Paramètres Principaux / Tables Des Registres

    Problème sur capteur PB intégré 1 octet 1012 1 défaut Filtre externe contrôlé par DI3 0 fi tre propre 1 octet 1016 encrassé 1 fi ltre encrassé 0 pas défaut Consigne non atteinte 1 octet 1020 1 défaut 57/72 NT00000429-RMEC-181112...

  • Page 58: Synthèse Des Entrées-Sorties De La Carte Électronique

    1056 LSB 0 à 99999 m3/h 4 octets ( Capt PB) 1057 MSB SYNTHÈSE DES ENTRÉES-SORTIES DE LA CARTE ÉLECTRONIQUE Repère sur bornier RMEC Fonction RS485 (liaison MODBUS RTU) Bornier spécifi que pour télécommande (raccordement permanent) Entrée analogique 0-10V / 4-20mA (sélectionnable par switch à...

  • Page 59: Maintenance

    Repère sur bornier RMEC Fonction RS485 (liaison MODBUS RTU) Sortie contact du relais R1 Sortie contact du relais R2 Alimentation secteur (phase) Alimentation secteur (neutre) Borne de terre (raccordement secteur + blindage des câbles) Capteur de pression PA Capteur de pression PB Prise jack pour télécommande...

  • Page 60: Annexes

    Confi guration de la plage de mesure du capteur et du signal qu'il délivre. Si le capteur délivre un signal courant, il faut impérativement avoir modifi é la position du switch à l’inté- rieur du RMEC (voir § "2.3.2 Entrées analogiques AI1 / AI2", page 6). CONFIGURATION...

  • Page 61: Mode Vav [Cas C]

    Confi guration de la plage de mesure du capteur et du signal qu'il délivre Si le capteur délivre un signal courant, il faut impérativement avoir modifi é la position du switch à l’inté- rieur du RMEC (voir § "2.3.2 Entrées analogiques AI1 / AI2", page 6). CONFIGURATION...

  • Page 62: Mesure Du Débit

    Confi guration de la plage de mesure du capteur et du signal qu'il délivre Si le capteur délivre un signal courant, il faut impérativement avoir modifi é la position du switch à l’inté- rieur du RMEC (voir § "2.3.2 Entrées analogiques AI1 / AI2", page 6). CONFIGURATION...

  • Page 63: Mode Reg [Cas C]

    Confi guration de la plage de mesure du capteur et du signal qu'il délivre Si le capteur délivre un signal courant, il faut impérativement avoir modifi é la position du switch à l’inté- rieur du RMEC (voir § "2.3.2 Entrées analogiques AI1 / AI2", page 6). CONFIGURATION...

  • Page 64: Mode Reg : Réglage De La Consigne

    Réglage possible au niveau d'accès installateur uniquement (voir § "4.3.2 Installateur", page 15) Exemple pour une régulation de température : à chaque position du potentiomètre correspond une consigne de température, que l’on souhaite maintenir constante grâce à la sortie du RMEC qui pilote par exemple une batterie électrique.
  • Page 65 Lorsque le potentiomètre est câblé comme décrit en § "3.3.5 Raccordement électrique d’un potentio- mètre", page 13, paramétrer le RMEC de la manière suivante : Confi guration de l’entrée analogique AI1 comme entrée potentiomètre CONFIGURATION SYSTEME 5 - CONFIG CAPTEUR ENTREES ANALOG P510 ANALOG.1...

  • Page 66: Mode Vav Ass : Réglage De La Consigne

    Mode VAV ass : réglage de la consigne 9.4.1 La sortie du RMEC suit le signal fourni par une sonde externe [CAS B] • Exemple avec une sonde CO2 type SCO2 (vendue séparément) de plage totale de mesure 0-2000ppm. Sortie du RMEC...
  • Page 67 CO2 min: 0ppm la sonde utilisée ENTREE ANALOG.1 *Exemple CO2 min: 100ppm* P513 ANALOG.1 * VAL CO2 maxi ENTREE ANALOG.1 Régler la valeur maxi correspondant à CO2 max: 2000ppm la sonde utilisée ENTREE ANALOG.1 *Exemple CO2 max: 1900ppm* 67/72 NT00000429-RMEC-181112...
  • Page 68 ENTREE ANALOG.1 *Exemple *Exemple mini: 20 °C* mini: 20%* P529 ANALOG.1 P531 ANALOG.1 PLAGE TEMP maxi PLAGE HYGRO maxi ENTREE ANALOG.1 ENTREE ANALOG.1 maxi: 50 °C maxi: 100% ENTREE ANALOG.1 ENTREE ANALOG.1 *Exemple *Exemple maxi: 40 °C* maxi: 80%* 68/72 NT00000429-RMEC-181112...

  • Page 69: La Sortie Du Rmec Suit Le Signal Fourni Par Un Potentiomètre Déporté [Cas C]

    9.4.2 La sortie du RMEC suit le signal fourni par un potentiomètre déporté [CAS C] A chaque point de tension délivré par le potentiomètre, correspond une valeur de sortie. La plage de tension du potentiomètre peut-être délimitée. Exemple avec un potentiomètre REB ECOWATT (accessoire vendu séparément)
  • Page 70 70/72 NT00000429-RMEC-181112...
  • Page 71 71/72 NT00000429-RMEC-181112...
  • Page 72 Les prés de Mégy Sud – SOUDAN CS 60120 - 79401 ST MAIXENT L’ECOLE CEDEX Tél. : 05 49 06 60 38 ou 05 49 06 60 25 – Fax : 05 49 06 60 36 sav@vim.fr - www.vim.fr 72/72 NT00000429-RMEC-181112...
