9.
ANNEXES
Les fonctions développées dans ce chapitre correspondent à des confi gurations spécifi ques no-
tamment avec le raccordement d'accessoires externes.
Le raccordement de sondes, capteurs ou poten-
tiomètres sur les entrées analogiques AI1 et AI2
consiste à mesurer des signaux de type tension
ou courant.
Pour réaliser les calculs internes au RMEC et af-
fi cher clairement les données, il faut savoir à quoi
correspondent ces signaux : grandeur (exemple
pression ou température) et valeur (exemple
500Pa ou 20°C) mesurées.
9.1
Mesure de la pression
9.1.1

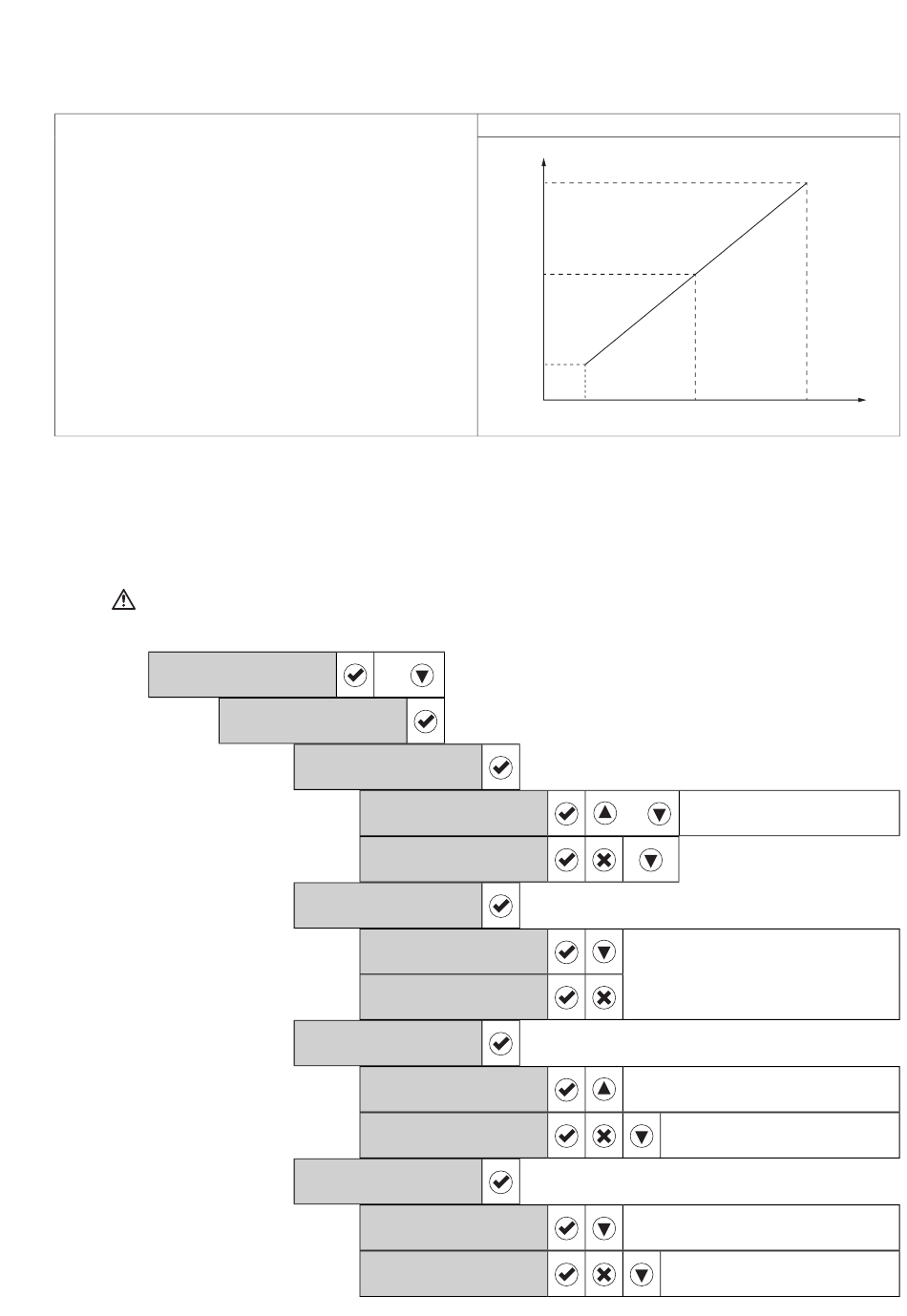

Mode COP [Cas B] Mode CAV [Cas C] Mode REG [Cas C]
Utilisation d'un capteur de pression externe raccordé sur l'entrée analogique AI1
Réglage possible au niveau d'accès installateur uniquement (voir § ""4.3.2 Installateur", page 15)
Confi guration de la plage de mesure du capteur et du signal qu'il délivre.
Si le capteur délivre un signal courant, il faut impérativement avoir modifi é la position du switch à l'inté-
rieur du RMEC (voir § "2.3.2 Entrées analogiques AI1 / AI2", page 6).
CONFIGURATION
SYSTEME
5 - CONFIG CAPTEUR
ENTREES ANALOG
6 x
P500 SELECTION
MESURE PRESSION
ORGANE MESURE
PRESSION:CAPT PA
ORGANE MESURE
PRESSION:
P511 ANALOG.1
TYPE SIGNAL
ENTREE ANALOG.1
SIGNAL:
TENSION
ENTREE ANALOG.1
SIGNAL:
COURANT
P518 ANALOG.1
VAL PRESSION min
ENTREE ANALOG.1
PRESS min:
ENTREE ANALOG.1
PRESS min: 100Pa*
P519 ANALOG.1
VAL PRESSION max
ENTREE ANALOG.1
PRESS max:
ENTREE ANALOG.1
PRESS max:
60/72
Exemple d'un capteur de pression
Valeur en Pa
Pmax
Pmesuré
Pmin
Vmin
ou
AI1
Sélectionner TENSION ou COURANT
selon le capteur utilisé
Régler la valeur correspondant au
0Pa
capteur utilisé
Régler la valeur correspondant au
1000Pa
capteur utilisé
900Pa*
Valeur en volt
(ou mA)
Vmesuré
Vmax
Sélectionner AI1
*Exemple
*Exemple
NT00000429-RMEC-181112
