4.8.4 Confi guration de la sortie AO1 / affi chage du taux de ventilation > P1052
Réglage possible au niveau d'accès installateur uniquement (voir § "4.3.2 Installateur", page 15)
Dans certains cas, il peut être nécessaire de limiter la plage mini-maxi de variation de la sortie du RMEC
Exemple pour une sortie analogique 1 confi gurée en tension. Pour une sortie de type PWM, voir § "2.3.7
Sorties analogiques AO1 / AO2", page 7.
CONFIGURATION
SYSTEME
6 - CONFIGURATION

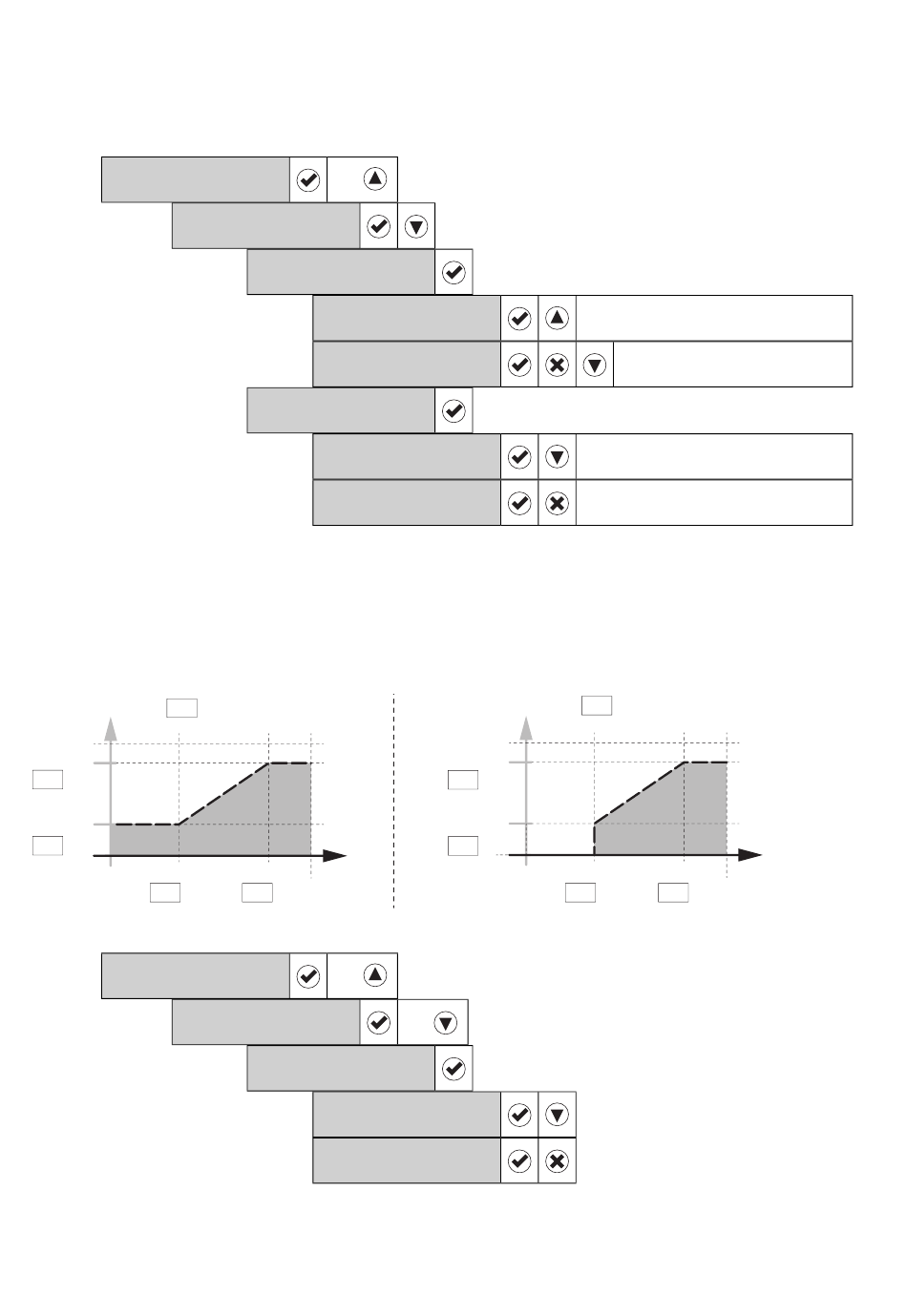

Comportement de la sortie du RMEC lorsque le signal mesuré sur l'entrée analogique est inférieur
à la valeur mini de la "plage retenue de la sonde" ou de la "plage de tension du potentiomètre"
2 possibilités :
• soit la sortie est maintenue à la valeur mini renseignée dans P602
• soit la sortie passe à 0V (ou 0% dans le cas d'un signal PWM)
AO1 (V)
P604 = VIT. MINI
10V
SORTIE
8V
ANALOG1 maxi
P603
SORTIE
2V
ANALOG1 mini
P602
0
0
Csg mini
P508
CONFIGURATION
SYSTEME
6 - CONFIGURATION
4 x
SORTIES ANALOG
P602 SORTIE
ANALOG.1 mini
SORTIE ANALOG.1
mini:
SORTIE ANALOG.1
mini:
P603 SORTIE
ANALOG.1 maxi
SORTIE ANALOG.1
maxi:
SORTIE ANALOG.1
maxi:
Consigne
Csg maxi
P509
4 x
SORTIES ANALOG
P604 SORTIE
ANALOG.1 MINI
SORTIE ANALOG.1
MINI=
SORTIE ANALOG.1
MINI=
0.0V
2.0V*
10.0V
8.0V*
AO1 (V)
10V
SORTIE
8V
ANALOG1 maxi
P603
SORTIE
2V
ANALOG1 mini
P602
0
0
Csg mini
P508
3 x
VIT.MINI
ARRET
33/72
Régler la valeur souhaitée
*Exemple
Régler la valeur souhaitée
*Exemple
P604 = ARRET
Consigne
Csg maxi
P509
