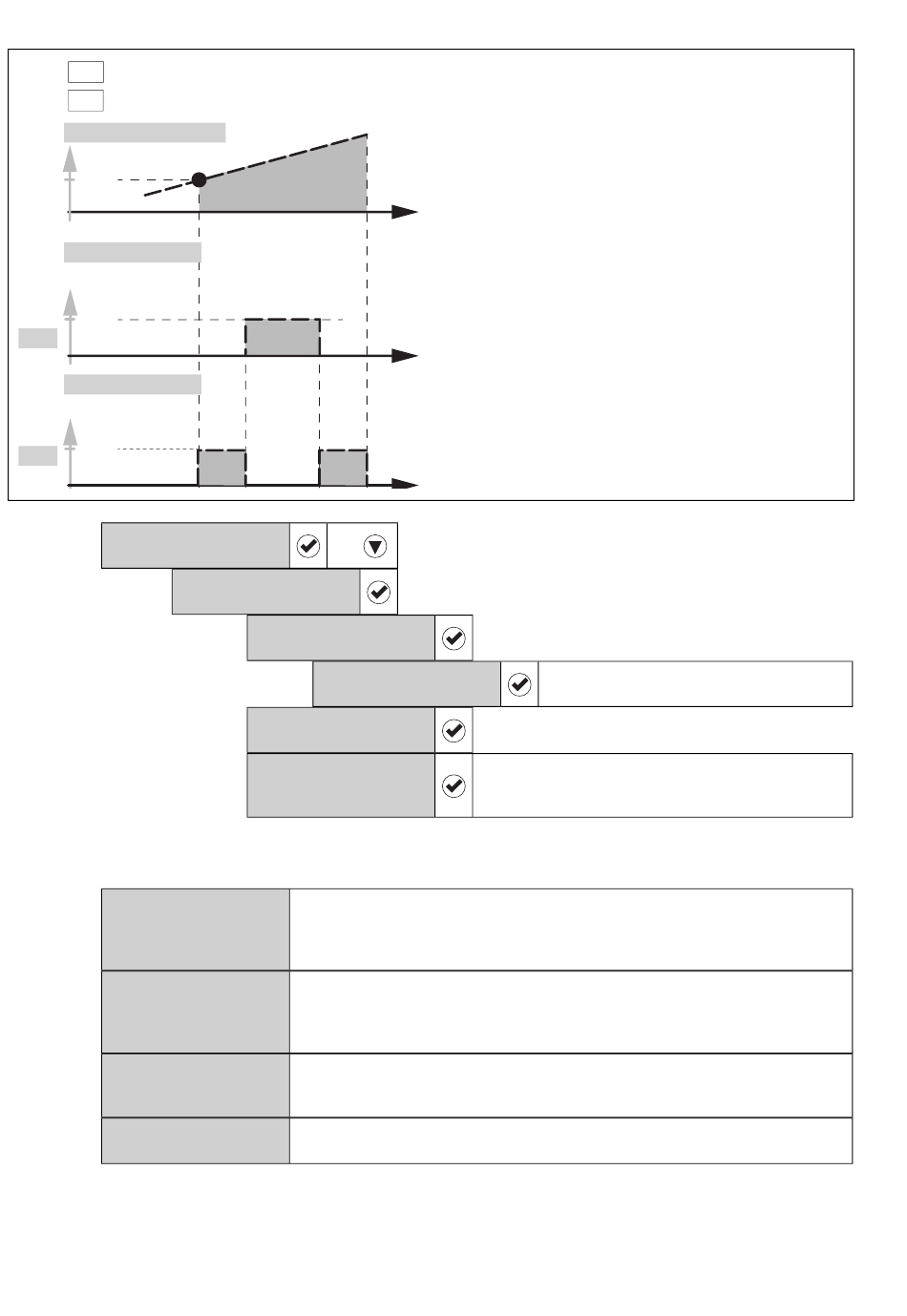

4.17.3 R2 EV GAZ - Principe de fonctionnement

P700 = EV GAZ
P702 = ETAT R2 EN DESENFUMAGE = OUVERT
Mesure Pression ou Débit
Seuil
Désenfumage
1
DI2 inactif
0
EV gaz
1
R2
inactif
0
CONFIGURATION
SYSTEME
7 - CONFIGURATION
SORTIES RELAIS
4.17.4 Liste des défauts reportés par la sortie contact R1 en fonction ALARME
PB SONDE AI1
JJ/MM/AAAA HH:MN
PB CAPTEUR PA
JJ/MM/AAAA HH:MN
PB CONSIGNE
JJ/MM/AAAA HH:MN
FILTRE ENCRASSE
JJ/MM/AAAA HH:MN
Durant le défaut, le message est fi xe et le rétroéclairage est clignotant.
Il est possible de sortir de ce «menu défaut» spécifi que pour aller dans le menu normal.
Si le défaut est toujours présent, retour automatique à ce «menu défaut» après 3 minutes sans appui touches.
En cas de problème sur la date/heure affi chées, voir § "4.4 Réglage de la date et de l'heure", page 16.
actif
actif inactif actif
7 x
P700 CONFIG
RELAIS 2
RELAIS 2
EV GAZ
P700 CONFIG
RELAIS 2
P710/P708* RELAIS R2
SEUIL DEBIT/
PRESSION*
Le signal délivré par la sonde est inférieur au minimum déclaré en P524.
Vérifi er la sonde correspondante, et l'absence de coupure de la liaison
électrique entre le RMEC et la sonde.
Contrôle idem pour entrée analogique AI2 avec le paramètre P564.
La calibration du capteur PA a échoué : la correction nécessaire est supérieure
à 250Pa. Couper l'alimentation du RMEC puis remettre sous tension et attendre
au moins 3mn. Si le problème persiste, contacter notre service SAV.
Contrôle idem pour le capteur PB.
La consigne demandée n'a pas été atteinte (écart supérieur à 30%) sur 10 min
glissantes. Le système est hors zone possible de fonctionnement, modifi er la
consigne réglée ou/et le réseau aéraulique de l'installation.
Nettoyer ou remplacer le fi ltre contrôlé par l'entrée DI3.
Le relais R2 peut être utilisé pour commander une
électrovanne gaz en cuisine :
La sortie contact du relais R2, confi guré en "EV
GAZ", est activée :
Tps
• sur seuil de débit (P710) si un capteur de dé-
bit a été paramétré.
• sur seuil de pression (P708) en l'absence de
capteur de débit et en présence d'un capteur
de pression.
Tps
La fonction EV GAZ n'est pas disponible s'il n'y a ni
capteur de débit ni capteur de pression.
Fonction du relais R1 = alarme.
Tps
Régler sur EV GAZ
*P710 et seuil débit si capteur débit
*P708 et seuil pression sinon
