S&P RMEC Notice Technique page 54

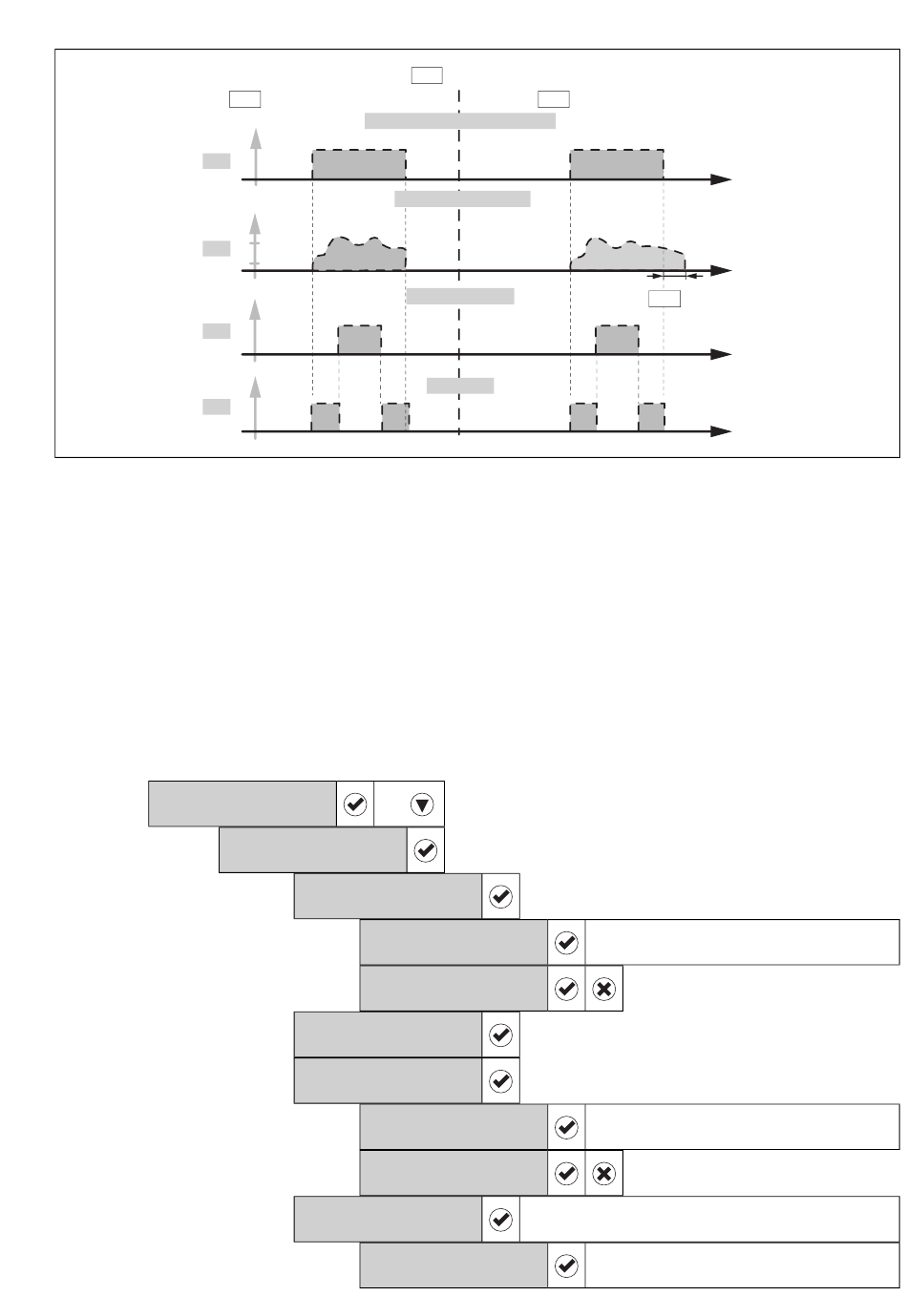

4.17.2 R2 Commande batterie électrique - Principe de fonctionnement
DI1
AO1
DI2
R2
Le relais R2 peut être utilisé pour commander le marche/arrêt d'une batterie électrique :
La sortie contact du relais R2, confi guré en "BATTERIE ELEC", est activée quand le ventilateur est en
fonctionnement confort uniquement (AO1 diff érent de zéro).
La désactivation de R2 s'opère :
• A la disparition de la demande de marche confort.
• Lors de la demande de désenfumage sur DI2.
L'arrêt du ventilateur AO1 s'opère selon 2 choix par le paramètre P704.
• P704 = NON = fonction post-ventilation non activée :
A la disparition de la demande de marche confort, le ventilateur s'arrête.
• P704 = OUI = fonction post-ventilation activée :
A la disparition de la demande de marche confort, la temporisation se lance.
Le ventilateur reste actif jusqu'à la fi n de la temporisation.
Fonction du relais R1 = alarme.
CONFIGURATION
SYSTEME
7 - CONFIGURATION
SORTIES RELAIS
P704 = POST-VENTIL = NON
Demande de Marche Confort
1
inactif
actif
0
maxi
mini
1
inactif actif
0
1
inactif actif inactif actif
0
8 x
P700 CONFIG
RELAIS 2
RELAIS 2
EV GAZ
RELAIS 2
BATTERIE ELEC
P700 CONFIG
RELAIS 2
P704 FONCTION
POST VENTILATION
POST VENTILATION
POST VENTILATION
P706 DUREE
POST VENTILATION
DUREE
POST VENTIL: 60s*
P700 = BATTERIE ELEC
P704 = POST-VENTIL = OUI
inactif
Marche Ventilateur
Désenfumage
inactif
Batterie
inactif actif
OUI
NON
Paramètre affi ché seulement si P704 = OUI
54/72
actif Tps
Tps
P706 = DURÉE DE
POST-VENTILATION
actif
Tps
inactif actif Tps
Régler sur BATTERIE ELEC
Sélectionner OUI ou NON selon le besoin
Régler la valeur souhaitée
* Exemple
NT00000429-RMEC-181112
