4.7.2 Réglage de la consigne > obligatoire
Réglage possible au niveau d'accès installateur uniquement (voir § "4.3.2 Installateur", page 15)
• 1 seule consigne de débit :
Pour régler cette consigne depuis les boutons de façade, suivre les instructions suivantes :
PRESSION ... Pa
DÉBIT ...m3/h
CONSIGNE CAV
DÉBIT :
CONSIGNE CAV
DÉBIT :
CONSIGNE CAV
DÉBIT :
• 2 consignes de débit :
ll est possible de confi gurer 2 valeurs de consignes de débit appelées DEBmin et DEBmoy.

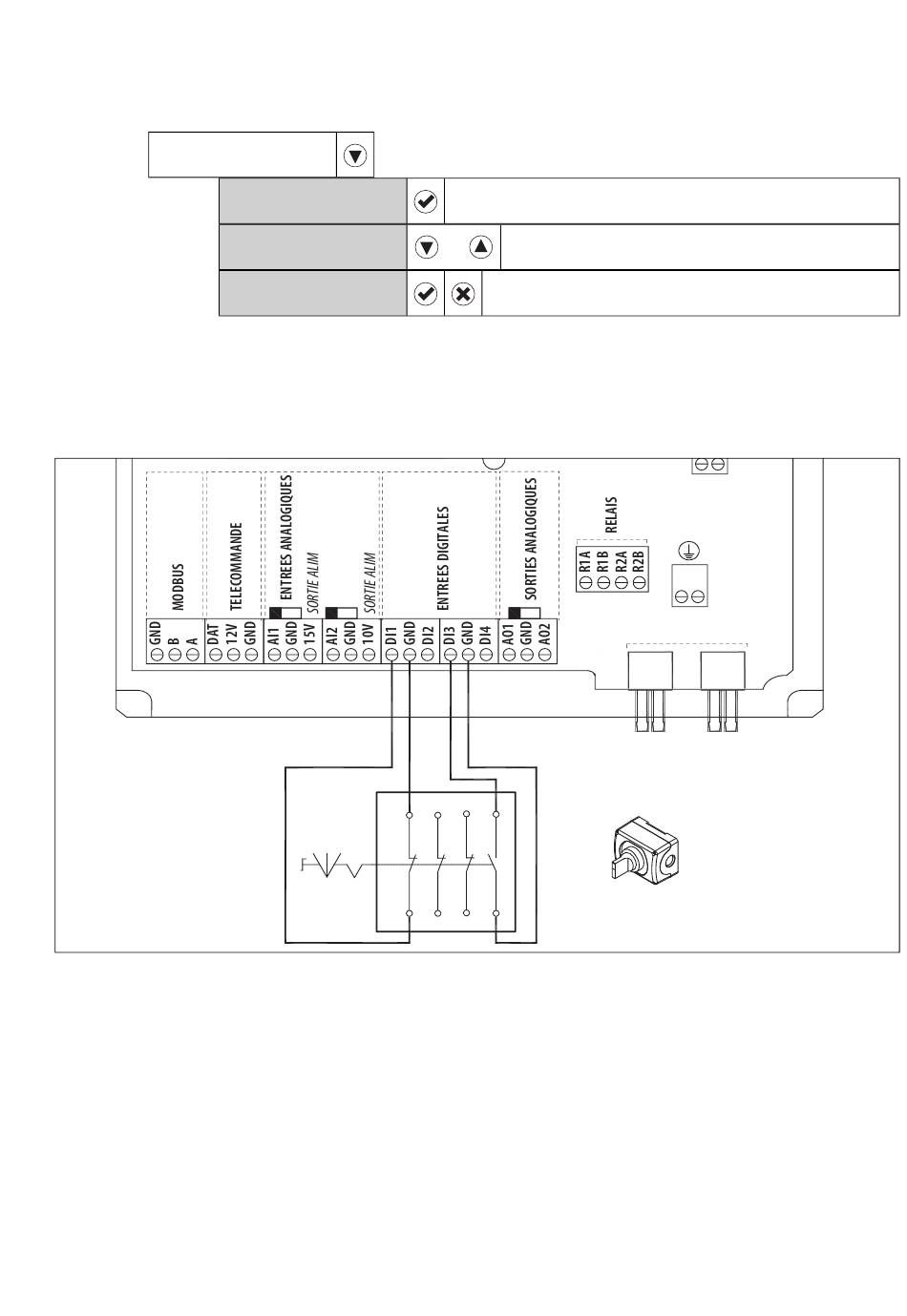

Dans ce cas, il sera nécessaire d'utiliser un commutateur 3 positions de type BCCA 2V (accessoire en
option) pour passer d'un débit à l'autre.
Les contacts du BCCA 2V sont représentés en position marche petit débit (DEBmin), position PV.
Il assure la logique de fonctionnement suivante :
• Marche/Arrêt (action sur entrée DI1).
Nota :
Le RMEC possède une commande M/A locale. La demande de marche externe (contact entre les bornes DI1 et
GND) est prioritaire sur la demande d'arrêt locale.
• Lorsque le contact DI1 est fermé, le ventilateur régule à la consigne de débit paramétrée en DEB-
min.
• Lorsque les contacts DI1 et DI3 sont fermés, le ventilateur régule à la consigne de débit paramétrée
en DEBmoy.
Après validation, la valeur clignote
0 m3/h
_ m3/h
ou
2000* m3/h
11 22 31
44
0 PV GV
12 21 32
43
22/72
Régler la valeur souhaitée
* Exemple
CAPTEURS DE PRESSION
PA
+ –
230V
PB
+ –
BCCA 2V
