9.4 Mode VAV ass : réglage de la consigne
9.4.1

La sortie du RMEC suit le signal fourni par une sonde externe [CAS B]

• Exemple avec une sonde CO2 type SCO2 (vendue séparément) de plage totale de mesure
0-2000ppm.

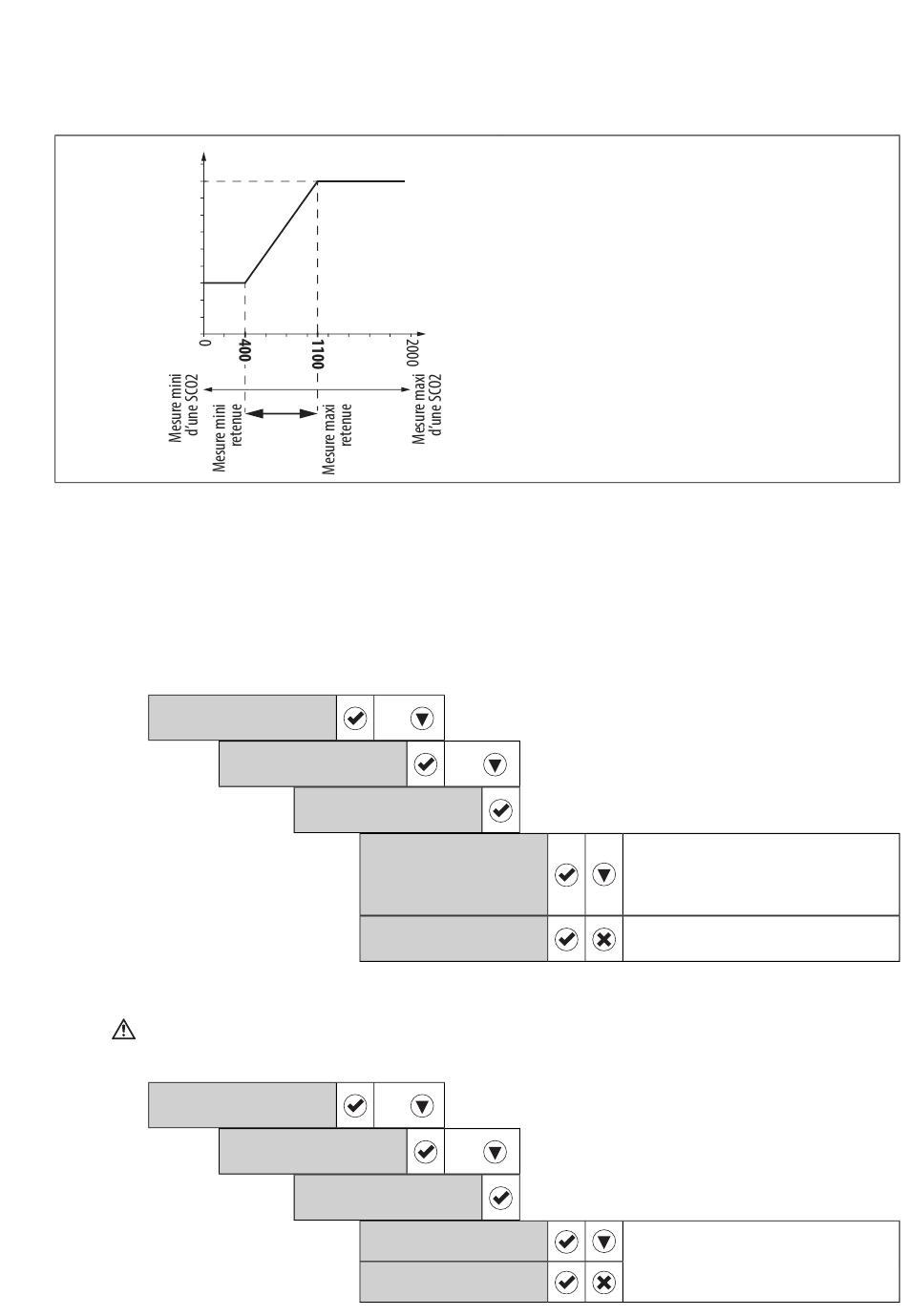

Sortie du RMEC
100
en % de sa plage de variation
Sortie maxi
90
souhaitée
Sortie mini
30
souhaitée
Plage de mesure totale de la sonde
Lorsque la sonde est câblée comme décrit en § "3.3.4 Raccordement électrique d'une sonde", page
12, eff ectuer le paramétrage suivant :
Paramétrage possible au niveau d'accès installateur uniquement (voir § "4.3 Niveaux d'accès", page 15).
Sélection du type de sonde raccordée sur l'entrée analogique AI1
• SCO2 – Sonde CO2 – Mesure en ppm
• SHUR – Sonde d'hygrométrie – Mesure en %
• STEM – Sonde de température – Mesure en °C
CONFIGURATION
SYSTEME
5 - CONFIG CAPTEUR
Sélection du type de signal délivré par la sonde
Type de signal possible : tension ou courant
Si la sonde délivre un signal courant, il faut impérativement avoir modifi é la position du switch à l'intérieur
du RMEC (voir § "2.3.2 Entrées analogiques AI1 / AI2", page 6).
CONFIGURATION
SYSTEME
5 - CONFIG CAPTEUR
CO2 en ppm
Plage de
mesure
retenue
6 x
ENTREES ANALOG
P510 ANALOG.1
TYPE CAPTEUR
ENTREE ANALOG.1
ENTREE ANALOG.1
6 x
ENTREES ANALOG
P511 ANALOG.1
TYPE SIGNAL
ENTREE ANALOG.1
SIGNAL:
ENTREE ANALOG.1
SIGNAL: COURANT
Dans cet exemple, le souhait est que :
• lorsque le taux de C02 mesuré est égal
ou inférieur à 400ppm, le signal de sor-
tie du RMEC soit de 30% de sa plage de
variation.
• lorsque le taux de C02 est égal ou supé-
rieur à 1100ppm, le signal de sortie du
RMEC soit de 90% de sa plage de va-
riation.
• entre 400ppm et 1100ppm, le signal de
sortie varie linéairement de 30% à 90%
de sa plage de variation.
4 x
TEMPERATURE*
CO2
5 x
TENSION
66/72
*Exemple
Si CO2 apparaît revenir à l'écran
d'accueil. Si c'est une autre grandeur
que CO2 continuer le processus
Sélectionner CO2
Sélectionner TENSION ou COURANT
selon la sonde utilisée
