Au fi nal renseigner le coeffi cient de débit K correspondant au dispositif de mesure utilisé :
CONFIGURATION
SYSTEME
5 - CONFIG CAPTEUR
9.3 Mode REG : réglage de la consigne
9.3.1 Consigne externe par potentiomètre sur entrée analogique AI1 [CAS B]
Réglage possible au niveau d'accès installateur uniquement (voir § "4.3.2 Installateur", page 15)

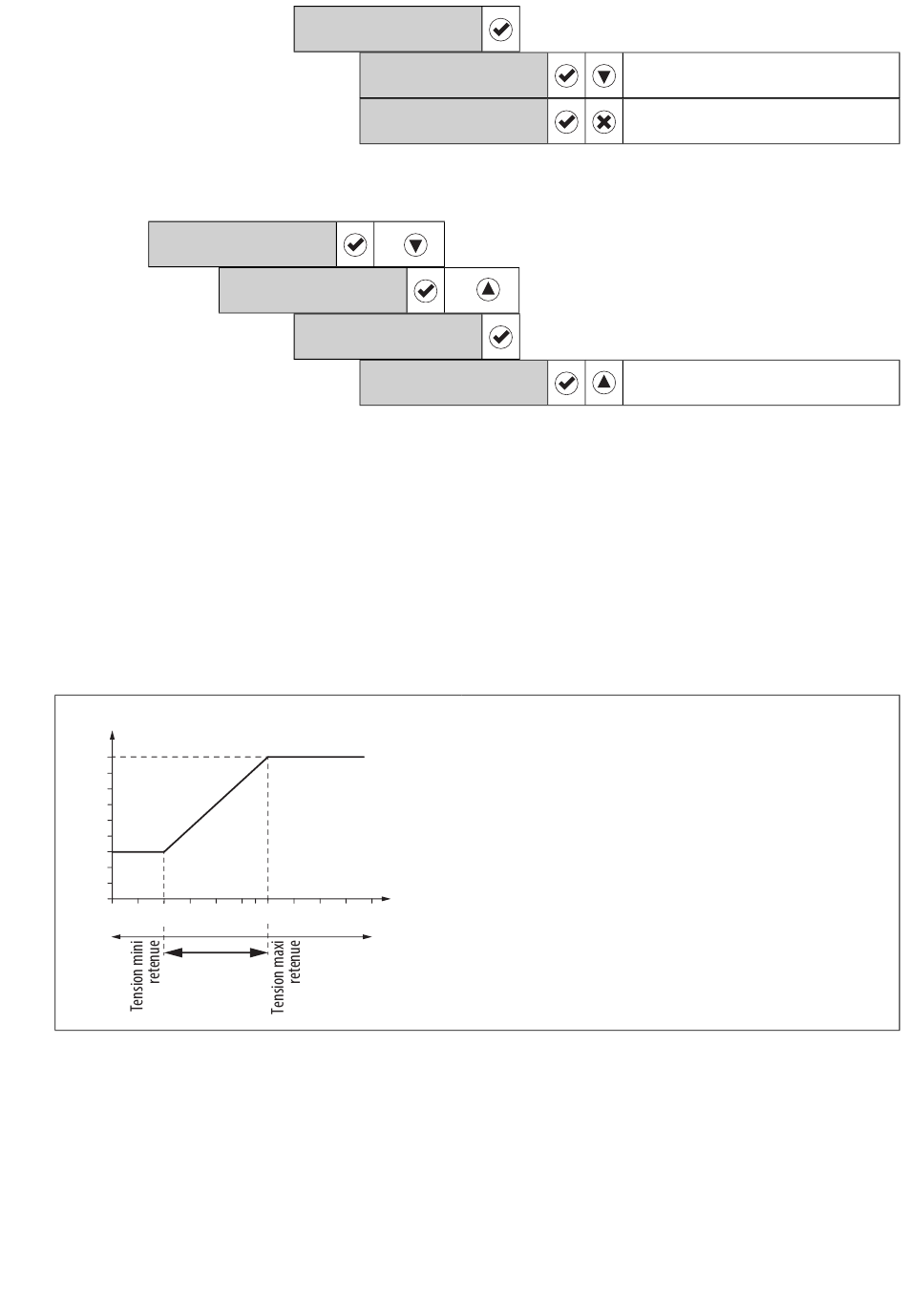

Exemple pour une régulation de température : à chaque position du potentiomètre correspond une
consigne de température, que l'on souhaite maintenir constante grâce à la sortie du RMEC qui pilote par
exemple une batterie électrique.
La plage de tension du potentiomètre peut-être délimitée.
• Exemple avec un potentiomètre type REB ECOWATT
Température régulée en °C
30
10
2
0
Plage de tension totale
Plage de
tension
retenue
P523 ANALOG.2
VAL TENSION maxi
ENTREE ANALOG.1
maxi:
ENTREE ANALOG.1
maxi:
x
ENTREES ANALOG
P540 ANALOG.1
COEFF K1
COEFF K1
ENTREE ANALOG.1 : 1.0
Tension délivrée
par le potentiomètre en V
6 10
Régler la tension maxi délivrée par le
10.0V capteur utilisé
*Exemple
9.0V*
x
Régler la valeur souhaitée
® (accessoire vendu séparément)
Dans cet exemple, le souhait est :
• Une température de 10°C lorsque le potentio-
mètre délivre 2V.
• Une température de 30°C lorsque le potentio-
mètre délivre 6V.
• Une évolution linéaire de la consigne de tem-
pérature sur cette plage.
64/72 NT00000429-RMEC-181112
