Utilisation d'un capteur de pression externe raccordé sur l'entrée analogique AI1
Possible uniquement si la consigne est locale par les boutons de façade
Voir Annexe "9.2.2 Mode REG [Cas C]
Utilisation d'un capteur de pression externe raccordé sur l'entrée analogique AI1", page 63
4.9.4 Confi guration de la sortie AO1 / affi chage du taux de ventilation > P1052
Réglage possible au niveau d'accès installateur uniquement (voir § "4.3.2 INSTALLATEUR", page 15)
Dans certains cas, il peut être nécessaire de limiter la plage mini-maxi de variation de la sortie du RMEC
Exemple pour une sortie analogique 1 confi gurée en tension. Pour une sortie de type PWM, voir § "2.3.7
Sorties analogiques AO1 / AO2", page 7.

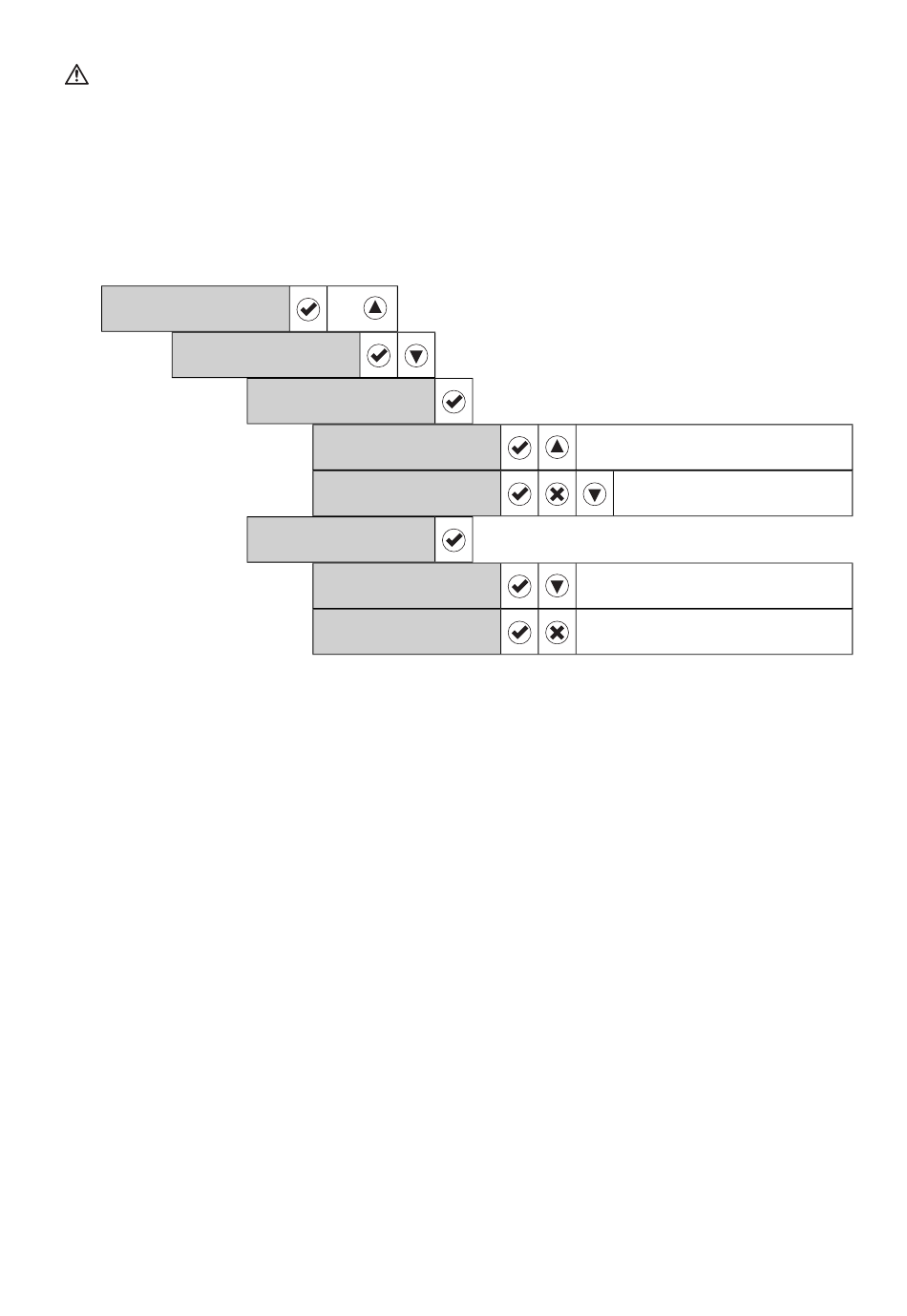

CONFIGURATION
SYSTEME
6 - CONFIGURATION
4 x
SORTIES ANALOG
P602 SORTIE
ANALOG.1 mini
SORTIE ANALOG.1
mini:
SORTIE ANALOG.1
mini:
P603 SORTIE
ANALOG.1 maxi
SORTIE ANALOG.1
maxi:
SORTIE ANALOG.1
maxi:
Régler la valeur souhaitée
0.0V
2.0V*
Régler la valeur souhaitée
10.0V
*Exemple
8.0V*
