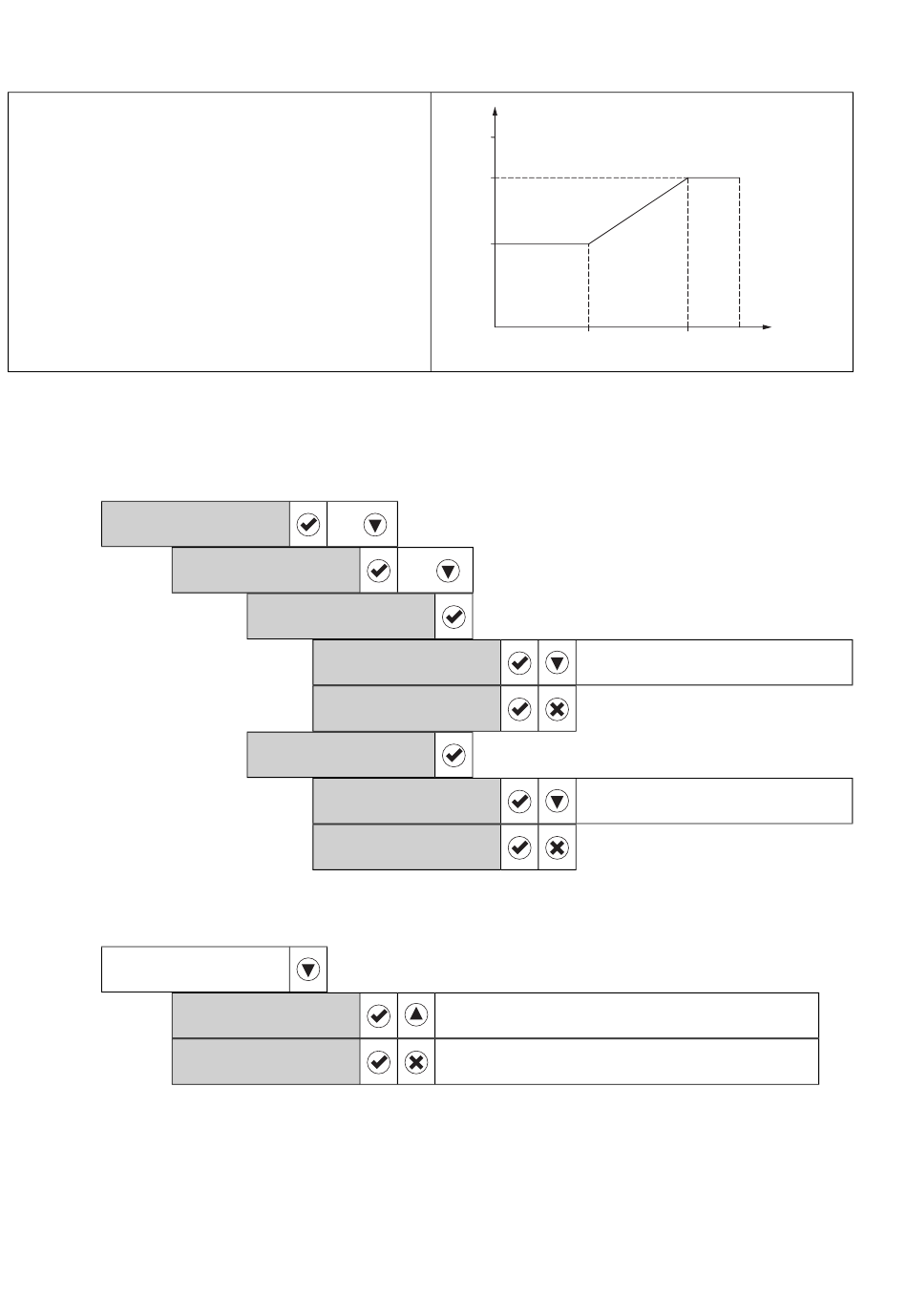

4.10 Mode VAV ass : sortie du RMEC asservie à une entrée, sans boucle de régulation
Principe :
La sortie du RMEC suit l'évolution d'une consigne
locale ou externe de type entrées de sondes, ou
commande utilisateur par potentiomètre déporté.
C'est un asservissement en boucle ouverte, c'est
à dire sans boucle de régulation.
4.10.1 Réglage de la consigne > obligatoire
[Cas A]
Consigne locale par les boutons de façade
Réglage possible au niveau d'accès installateur uniquement (voir § "4.3 Niveaux d'accès", page 15).
CONFIGURATION
SYSTEME
5 - CONFIG CAPTEUR
Renseigner la valeur souhaitée
Réglage possible au niveau d'accès installateur uniquement (voir § "4.3 Niveaux d'accès", page 15).
PRESSION ... Pa
Écran par
DÉBIT ...m3/h
défaut
[Cas B]
La sortie du RMEC suit le signal fourni par une sonde externe
Voir Annexe "9.4.1 La sortie du RMEC suit le signal fourni par une sonde externe [CAS B]", page 66
[Cas C]
La sortie du RMEC suit le signal fourni par un potentiomètre déporté
Voir Annexe "9.4.2 La sortie du RMEC suit le signal fourni par un potentiomètre déporté [CAS C]", page 69
6 x
ENTREES ANALOG
P510 ANALOG.1
TYPE CAPTEUR
ENTREE ANALOG.1
POTENTIOMETRE
ENTREE ANALOG.1
P550 ANALOG.2
TYPE CAPTEUR
ENTREE ANALOG.2
POTENTIOMETRE
ENTREE ANALOG.2
CONSIGNE VAVass
VENTILATION:
0%
CONSIGNE VAVass
VENTILATION: 30%*
Sortie AO1
(V ou % PWM)
10V ou
100%
AO1 maxi
retenu
AO1 mini
retenu
0
AI1 mini
retenu
4 x
SANS
SANS
Régler la valeur souhaitée
*Exemple
41/72
Entrée analogique
AI1 maxi
Maxi
retenu
Régler sur SANS
Régler sur SANS
NT00000429-RMEC-181112
AI1 (ou AI2)
en V ou mA
