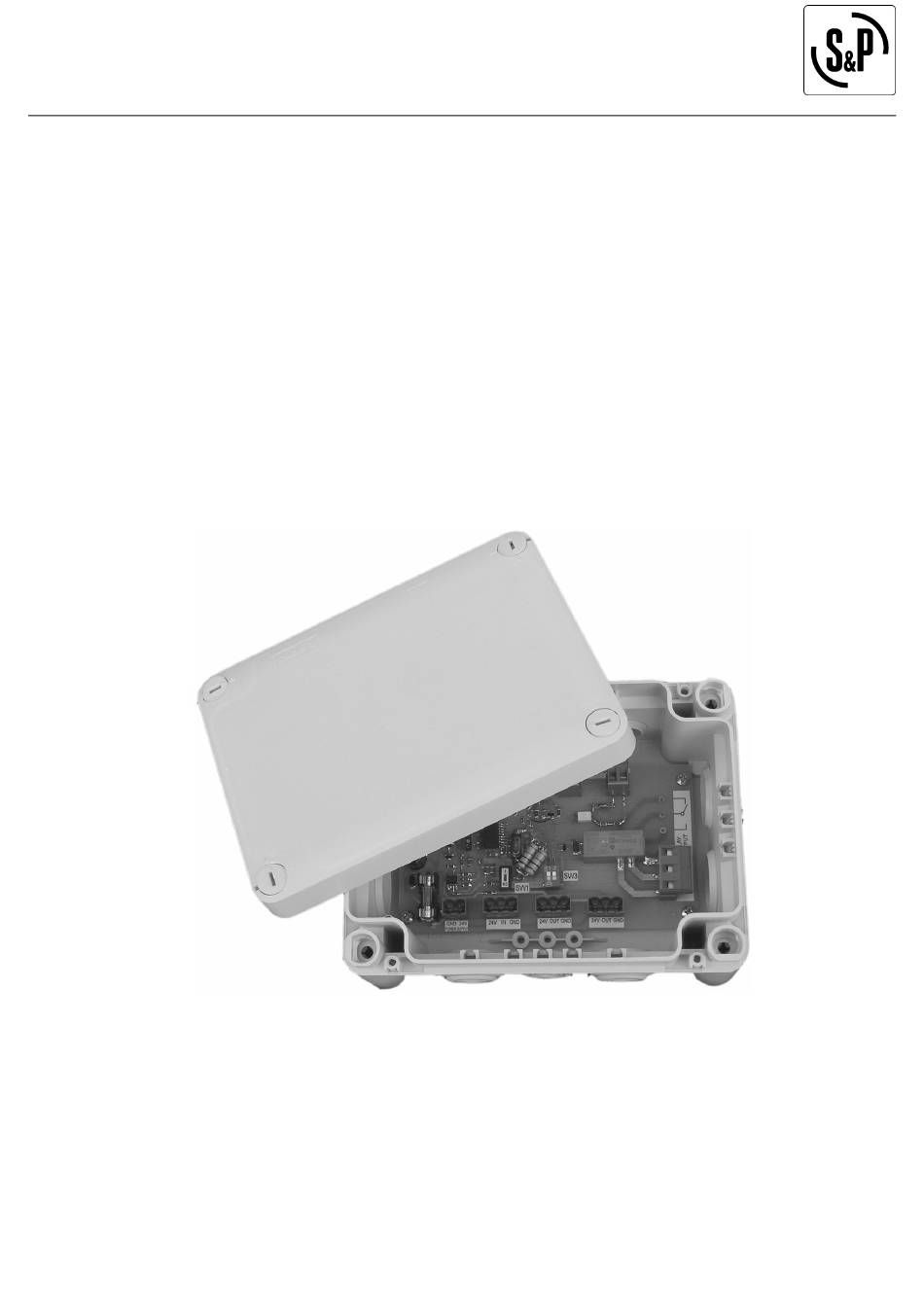

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT| MISE EN ROUTE | MAINTENANCE | BEAS Boîtier électronique d’adaptation de signal NT_508706_BEAS_130530.docx...
-
Page 2: Table Des Matières
SOMMAIRE 1. GENERALITES ..............................2 1.1 Avertissements ............................2 1.2 Consignes de sécurité ..........................3 1.3 Réception – Stockage ..........................3 1.4 Garantie ............................... 3 2. PRESENTATION PRODUIT ..........................4 2.1 Description ..............................4 2.2 Principe de fonctionnement ........................4 3. -
Page 3: Consignes De Sécurité
1.2 Consignes de sécurité La mise en œuvre de cet appareil, les réglages et toute intervention doivent être effectués par un électricien professionnel appliquant les règles de l’art, les normes d’installation et les règlements de sécurité en vigueur (NF C 15-100,…) ; elle doit être conforme aux prescriptions relatives à la CEM et à la DBT. Avant la mise sous tension, vérifier que la tension d’alimentation correspond bien aux indications portées sur le produit : le raccordement d’une tension différente peut mener à... -
Page 4: Presentation Produit

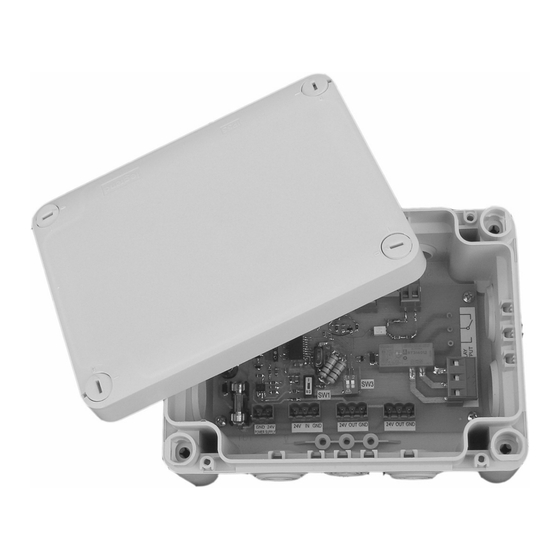

2. PRESENTATION PRODUIT 2.1 Description Boîtier en Polypropylène gris clair. Entrée analogique ou contact sec. 2 types de signaux possibles pour l’entrée analogique : signal courant 0-20mA ou signal tension 0- 10Vdc. Sortie 0-10Vdc pour commander des variateurs ou des registres motorisés + contact sec inverseur pour commander des variateurs ou des moteurs multi-vitesses. -
Page 5: Caractéristiques Techniques
3.3 Caractéristiques techniques Alimentation (J5) : 24V 50Hz. Consommation : 1.5W. Classe d’isolation du boîtier électrique : 2 IP 55 équipé de 10 passe-câbles. Capacité de raccordement des connecteurs débrochables fournis : Pour conducteur « souple multibrins avec embout » ou « rigide » de section : 1 à 2.5mm². Caractéristiques électriques du relais intégré... -
Page 6: Réglage D'usine
4.2 Réglage d’usine Il répond à la majorité des cas rencontrés : Entrée analogique courant 0-20mA (pour raccordement d’une sonde CO2) sur bornier « J3 » (entre GND et IN) (switch S1.1 sur « ON » ; S1.2 et S1.3 sur « OFF »). ... -
Page 7: Plage De Réglage Possible De La Sortie Analogique
Pour « Emax » : idem, avec « GND » et « Emax » et en jouant sur trimmer « Emax » (Exemple = 4V lus signifient que Emax = 4x4 = 16mA ; c’est à dire que lorsque l’entrée « IN » est supérieure à 16mA la sortie vaut Smax). -
Page 8: Gestion Des Dechets
5. GESTION DES DECHETS 5.1 Traitement de fin de vie Les emballages (palettes non consignées, cartons, films, emballages bois) et autres DIB doivent être valorisés par un prestataire agréé. Il est strictement interdit de les brûler, de les enfouir ou de les mettre en dépôt sauvage. Adresse de sites pour l’élimination des déchets : http://www.dechets-chantier.ffbatiment.fr 5.2 Traitement d’un DEEE Professionnel Ce produit ne doit pas être mis en décharge ni traité...
