3.3 Caractéristiques techniques
Alimentation (J5) : 24V 50Hz.
Consommation : 1.5W.
Classe d'isolation du boîtier électrique : 2
IP 55 équipé de 10 passe-câbles.
Capacité de raccordement des connecteurs débrochables fournis :
Pour conducteur « souple multibrins avec embout » ou « rigide » de section : 1 à 2.5mm².
Caractéristiques électriques du relais intégré (J1) :
Pouvoir de coupure du contact = 10A sous 250Vac (cos fi = 0.6) / 16A sous 250Vac (cos fi = 1).
Sortie 24V 50Hz (« J4 » entre GND et 24V) : Courant maxi disponible : 100mA.
Sortie +24V (« J3 » entre GND et +24V) : Courant maxi disponible : 120mA.
Sortie 0-10V (« J4 » entre GND et OUT) : Courant maxi disponible : 10mA.

4. RACCORDEMENT ELECTRIQUE ET REGLAGES

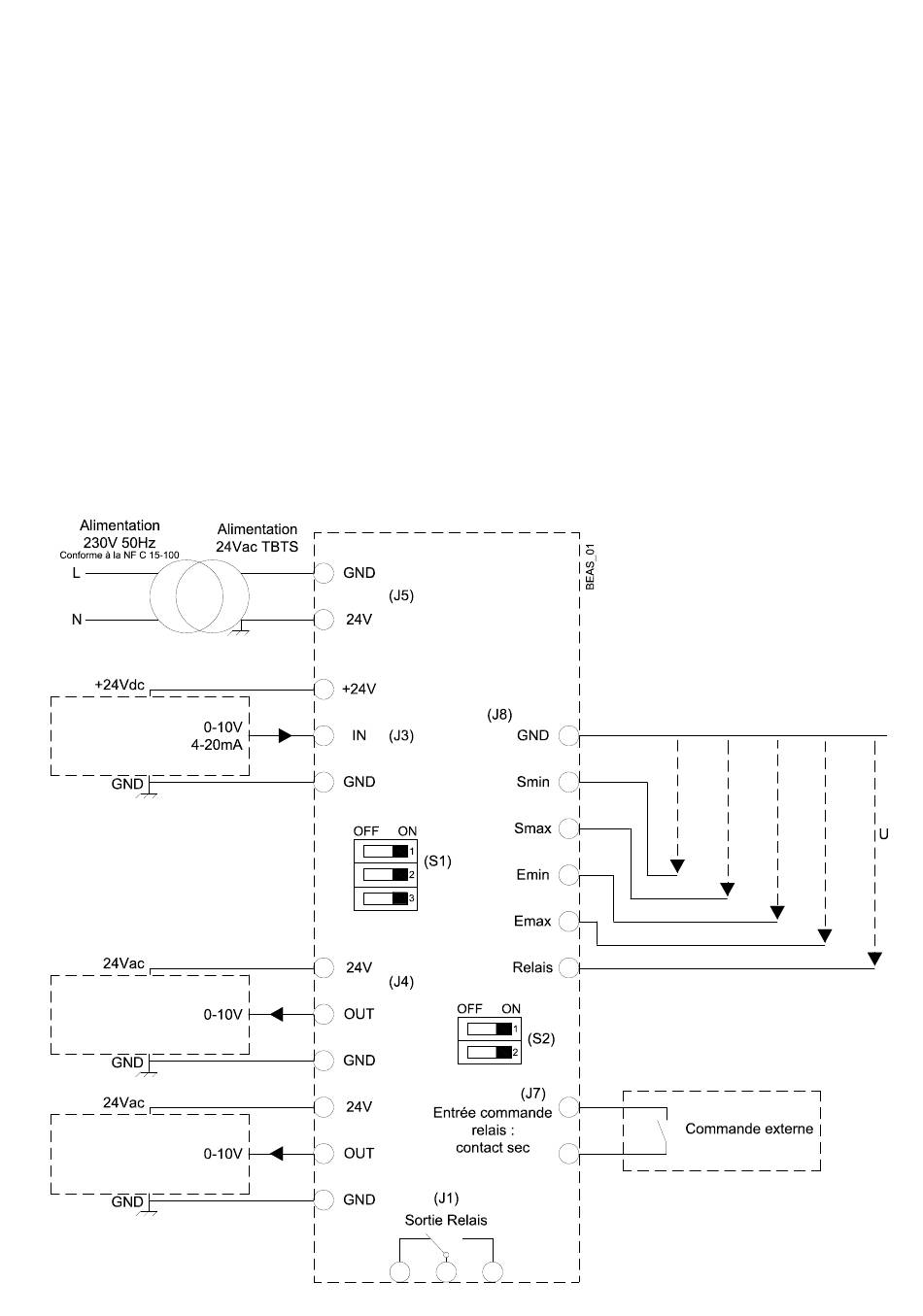

4.1 Schéma de principe de câblage
