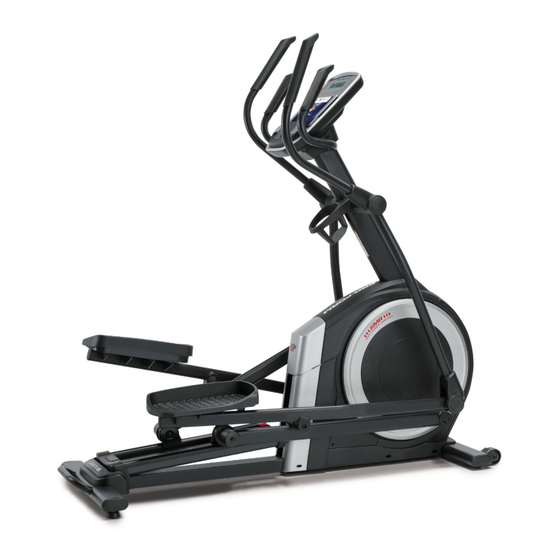

N° du modèle PFEL55921-INT.1
N° de série
Écrivez le numéro de série sur la
ligne ci-dessus pour référence.
Autocollant
du numéro de
série
SERVICE AUX
MEMBRES
Si vous avez besoin d'aide, veuillez
enregistrer votre produit sur notre
site web ifitsupport.eu.
FRANCE
Téléphone : 08 00 00 15 65
BELGIQUE
Téléphone : 08-005 80 95
Heures d'ouverture : du lundi au
vendredi, de 9h00 à 19h00 ; le
samedi, de 9h00 à 13h00
ATTENTION
Lisez toutes les précautions et
instructions contenues dans
ce manuel avant d'utiliser cet
équipement. Conservez ce
manuel pour vous y référer
ultérieurement.
MANUEL DE L'UTILlSATEUR
iconeurope.com
Publicité
Manuels Connexes pour Pro-Form CARBON EL
Sommaire des Matières pour Pro-Form CARBON EL
- Page 1 N° du modèle PFEL55921-INT.1 N° de série MANUEL DE L’UTILlSATEUR Écrivez le numéro de série sur la ligne ci-dessus pour référence. Autocollant du numéro de série SERVICE AUX MEMBRES Si vous avez besoin d’aide, veuillez enregistrer votre produit sur notre site web ifitsupport.eu.
