7.3 Leidingaansluiting
- Sluit de pomp met geschikte contraflenzen, bou-
ten, moeren en pakkingen aan op de leidingen.
WAARSCHUWING!
De bouten of schroeven niet verder aanhalen dan
de waarden in de onderstaande tabel.
Configuratie PN16 / PN25
M10 – 20 N.m
Configuratie PN40
M12 – 50 N.m
Gebruik van een slagschroevendraaier is verboden.
- De doorstroomrichting van de vloeistof wordt
aangegeven op het identificatieplaatje op de
pomp.
- De pomp moet zodanig worden geïnstalleerd dat
deze geen spanning op het leidingwerk veroor-
zaakt. De leidingen moeten zo worden aangeslo-
ten dat de pomp het gewicht daarvan niet draagt.
- Het verdient aanbeveling afsluiters te installeren
aan de zuig­ en perszijde van de pomp.
­ Gebruik dilatatievoegen om het geluids­ en tril-
lingsniveau van de pomp te verminderen.
­ De nominale diameter van de zuigleiding moet
ten minste dezelfde grootte hebben als die van
de pompaansluiting.
­ Installatie van een keerklep in de persleiding
wordt geadviseerd om de pomp tegen druksto-
ten te beschermen.
- Voor een directe aansluiting op een openbaar
waterleidingnet moet de zuigleiding ook zijn voor-
zien van een keerklep en een beveiligingsklep.
­ Indien indirect aangesloten via een tank, moet de
aanzuigleiding worden voorzien van een zuigkorf
om de pomp en keerklep te beschermen tegen
verontreinigingen.
106
M12 – 30 N.m
M16 – 80 N.m
7.4

Elektrische aansluitingen

GEVAAR! Risico op dodelijk letsel!
Gevaarlijke spanning door de ontlading van de
condensatoren van de omvormer.
• Wacht 5 minuten na het uitschakelen van de
stroom voordat u omvormer werkt.
• Controleer of alle elektrische aansluitingen en
contacten niet onder spanning staan.
• Controleer of de persaansluitingsklemmen cor-
rect zijn toegewezen.

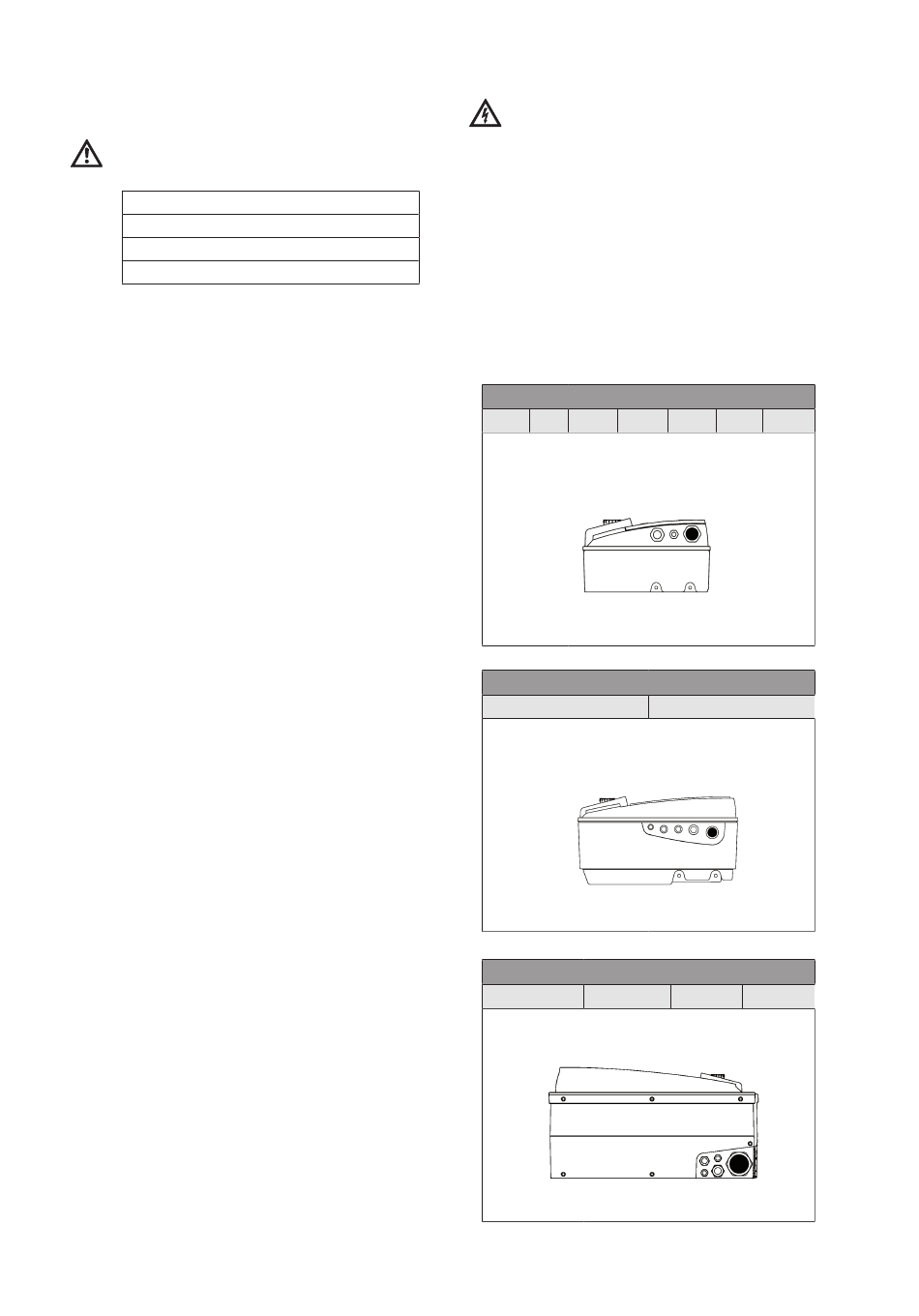

- De spanningskabel (3 fasen + aarde) moet in de
stopbuspakkinggland worden ingevoerd, zoals
hieronder in zwart aangegeven.
Niet­gebruikte stopbuspakkingglands moeten
met de door de fabrikant aangeleverde plugs
verzegeld blijven.
Vermogen
0.55 0.75 1.1 1.5
M25
Vermogen (kW)
5.5
M25
Vermogen
11 15
M32/M40
2.2 3 4
7.5
18.5 22
