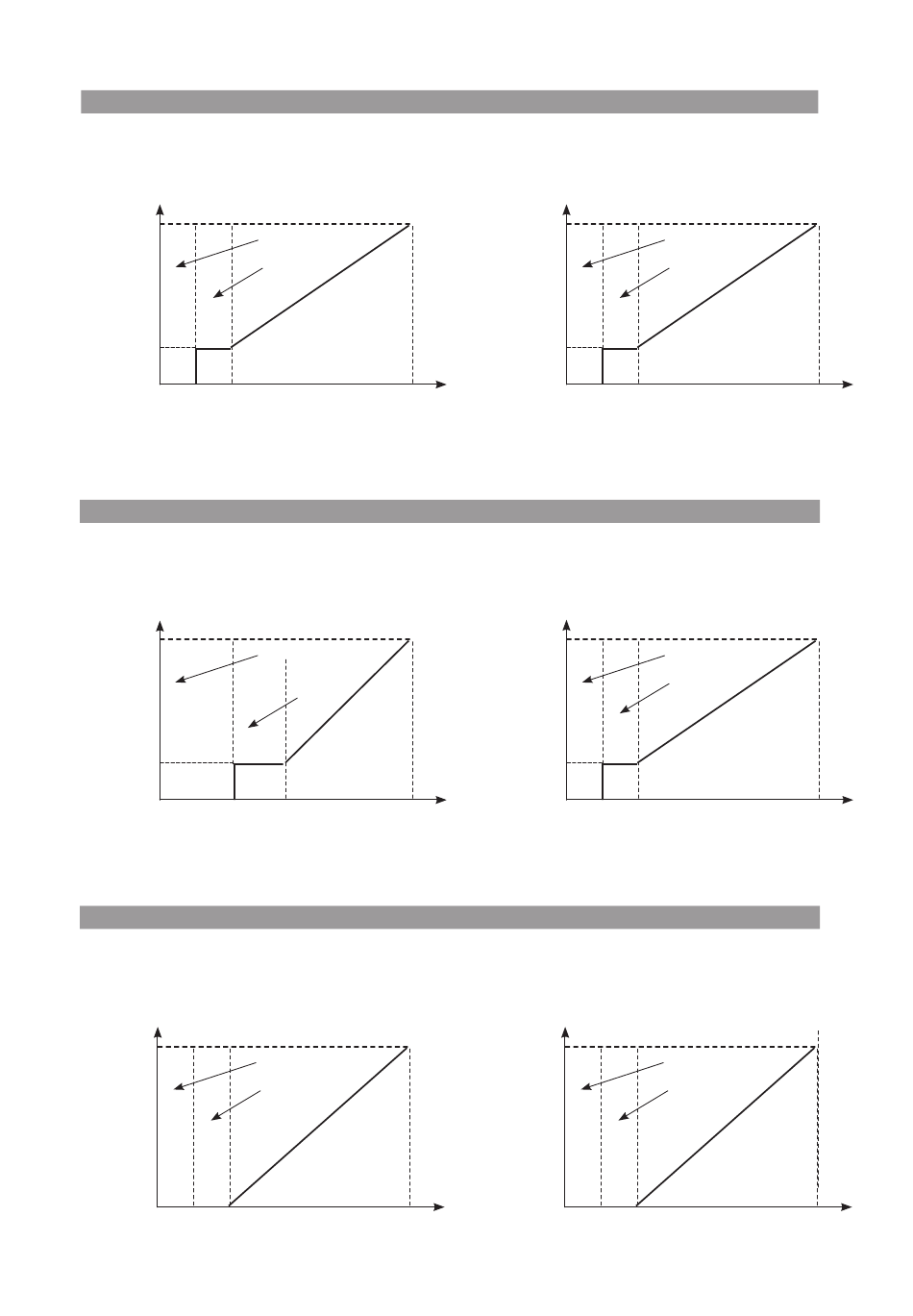

Externe besturingsingang van het toerentalniveau ­ Stroomsignaal: Stand [S3]
Extern signaal 4­20 mA
100%
Omvormer-
frequentie
~30%
0 6 10
Externe besturingsingang van het toerentalniveau ­ Spanningssignaal: Stand [S4]
Extern signaal 2­10
100%
Omvormer-
frequentie
~30%
0 3
Externe gewenste waarde van regeling met een sensor (druk, temperatuur, capaciteit, enz.)
Signaal gewenste waarde 4­20 mA: Stand [S5]
100%
Gewenste waar-
de in % van het
meetbereik van de
sensor
0 2 4
Inbouw- en bedieningsvoorschriften – HELIX­VE 2­4­6­10­16
Gebied waar de omvormer
wordt gedeactiveerd
Veiligheidsgebied
20
Stroomingang (mA)
V
Gebied waar de omvormer
wordt gedeactiveerd
Veiligheidsgebied
10
5
Spanningsingang (V)
Gebied waar de omvormer
wordt gedeactiveerd
Veiligheidsgebied
20
Stroomingang (mA)
Extern signaal 0­20 mA
100%
Omvormer-
frequentie
~30%
0 2 4
Extern signaal 0­10
100%
Omvormer-
frequentie
~30%
0 1 2
Signaal gewenste waarde 2­10
100%
Gewenste waar-
de in % van het
meetbereik van de
sensor
0 1 2
Gebied waar de omvormer
wordt gedeactiveerd
Veiligheidsgebied
20
Stroomingang (mA)
V
Gebied waar de omvormer
wordt gedeactiveerd
Veiligheidsgebied
10
Spanningsingang (V)
V: Stand [S6]
Gebied waar de omvormer
wordt gedeactiveerd
Veiligheidsgebied
10
Spanningsingang (V)
