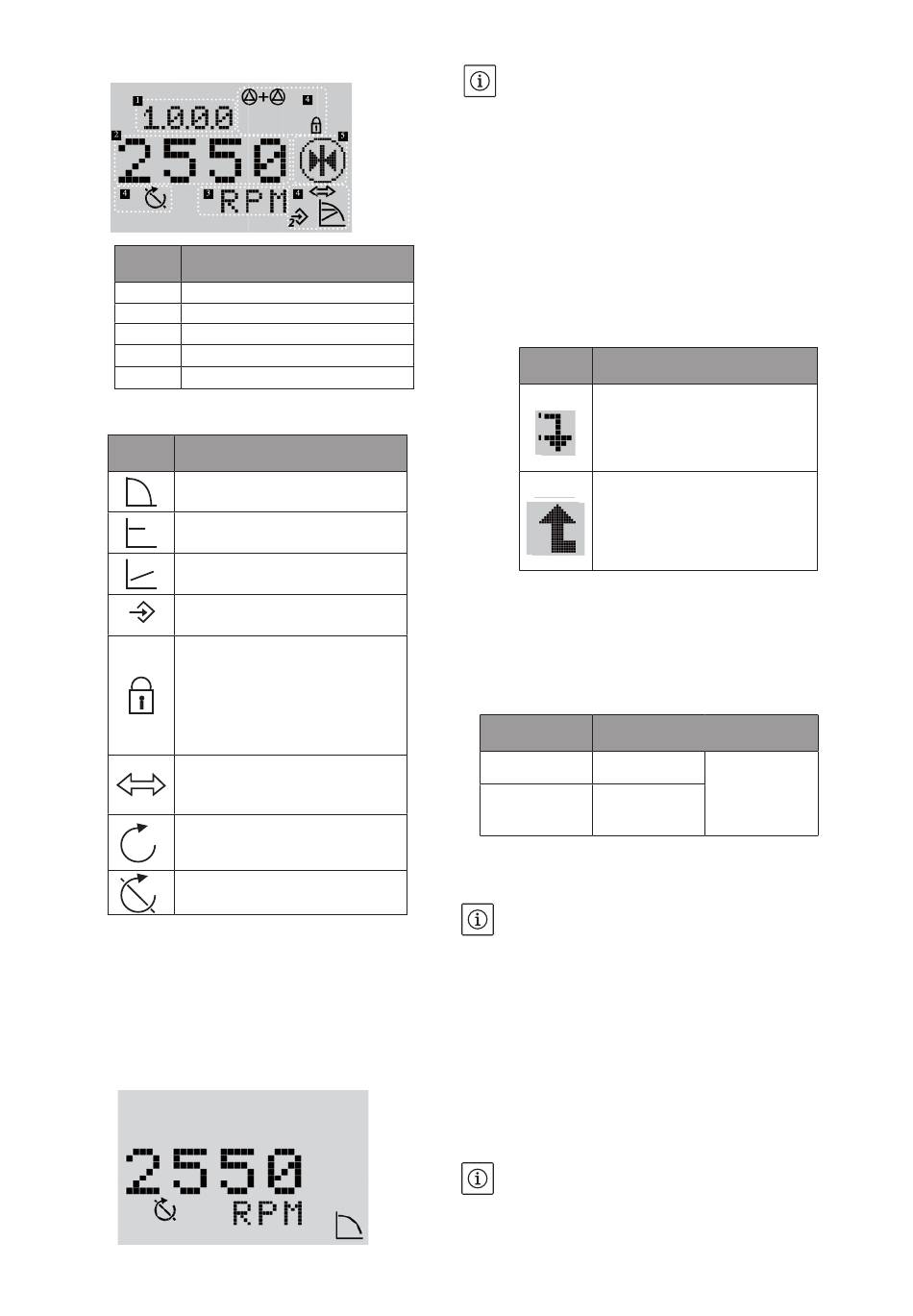

8.3.2 Displaystructuur
Pos.
1
2 Waardeweergave
3 Weergave eenheden
4 Standaardsymbolen
5 Weergave pictogram
8.3.3 Beschrijving van de standaardsymbolen
Symbool
Bedrijf in modus
"Toerentalregeling".
Bedrijf in modus "Constante druk"
of "PID-regeling".
Bedrijf in modus 'Variabele druk' of
'PID-regeling'
IN2 ingang geactiveerd (externe
2
gewenste waarde)
Als dit symbool verschijnt kunnen
de huidige instellingen of metingen
niet worden gewijzigd. De getoon-
de informatie is alleen bedoeld ter
informatie.
BMS (Building Management System)
PLR of LON is actief.
Pomp loopt.
Pomp stopt.
8.3.4 Display
Pagina displaystatus
• De statuspagina is de standaardweergave op het
display.
De op dat moment ingestelde gewenste waarde
wordt weergegeven.
De basisinstellingen worden met symbolen weer-
gegeven.
Voorbeeld van displaystatuspagina
Inbouw- en bedieningsvoorschriften – HELIX­VE 2­4­6­10­16
Beschrijving
Menunummer
Beschrijving
LET OP: Voor alle menu's geldt dat als de draai-
knop niet binnen 30 seconden wordt bediend,
het display opnieuw verschijnt en geen wijziging
wordt geregistreerd.
Navigatie­elementen
• Via de menustructuur kunnen die functies van de
omvormer worden opgeroepen. Aan elk menu en
submenu is een nummer toegewezen.
• Draai aan de draaiknop om door de menuniveaus
te stappen (voorbeeld 4000 -> 5000).
• Als een element (waarde, menunummer, symbool
of pictogram) knippert kan een nieuwe waar-
de, nieuw menu of een nieuwe functie worden
geselecteerd.
Symbool
Als de pijl verschijnt:
• Druk op de draaiknop voor toe-
gang tot het submenu (voorbeeld
4000 -> 4100).
Als de pijl "terug" verschijnt:
• Indrukken van de draaiknop geeft
toegang tot het hogere menu
(voorbeeld 4150 -> 4100).
8.3.5 Definitie van de toepassing van een open of
gesloten hydraulische lus
Het product heeft twee typen toepassingen. Het
gekozen type toepassing bepaalt de bedrijfssitu-
atie waartoe toegang kan worden verkregen.
Hydraulische
Bedrijfssituatie
toepassing
Open lus Modus 'p­c'
Modus 'Δp­c'
Gesloten lus
Modus 'Δp­v'
Gebruik menu 5.7.8.0 van het menu 'EXPERT' om
het vereiste type toepassing te selecteren.
LET OP: Het product moet opnieuw worden geïni-
tialiseerd wanneer de toepassing wordt gewijzigd.
Alle gebruikersparameters keren terug naar de
fabrieksinstellingen.
8.3.6 Bedrijfssituatie definiëren
Druksensoren definiëren
• De relatieve druksensor meet de druk in relatie
tot de atmosferische druk.
• De relatieve druksensor meet de druk in relatie
tot de nuldruk in een vacuüm.
• De verschildruksensor meet de druk tussen twee
punten.
LET OP: Alle door de pomp aangegeven drukken
worden gemeten in relatie tot de atmosferische
druk, behalve wanneer een verschildruksensor
wordt gebruikt.
Nederlands
Beschrijving
Modus toerental-
niveauregeling
Modus PID
