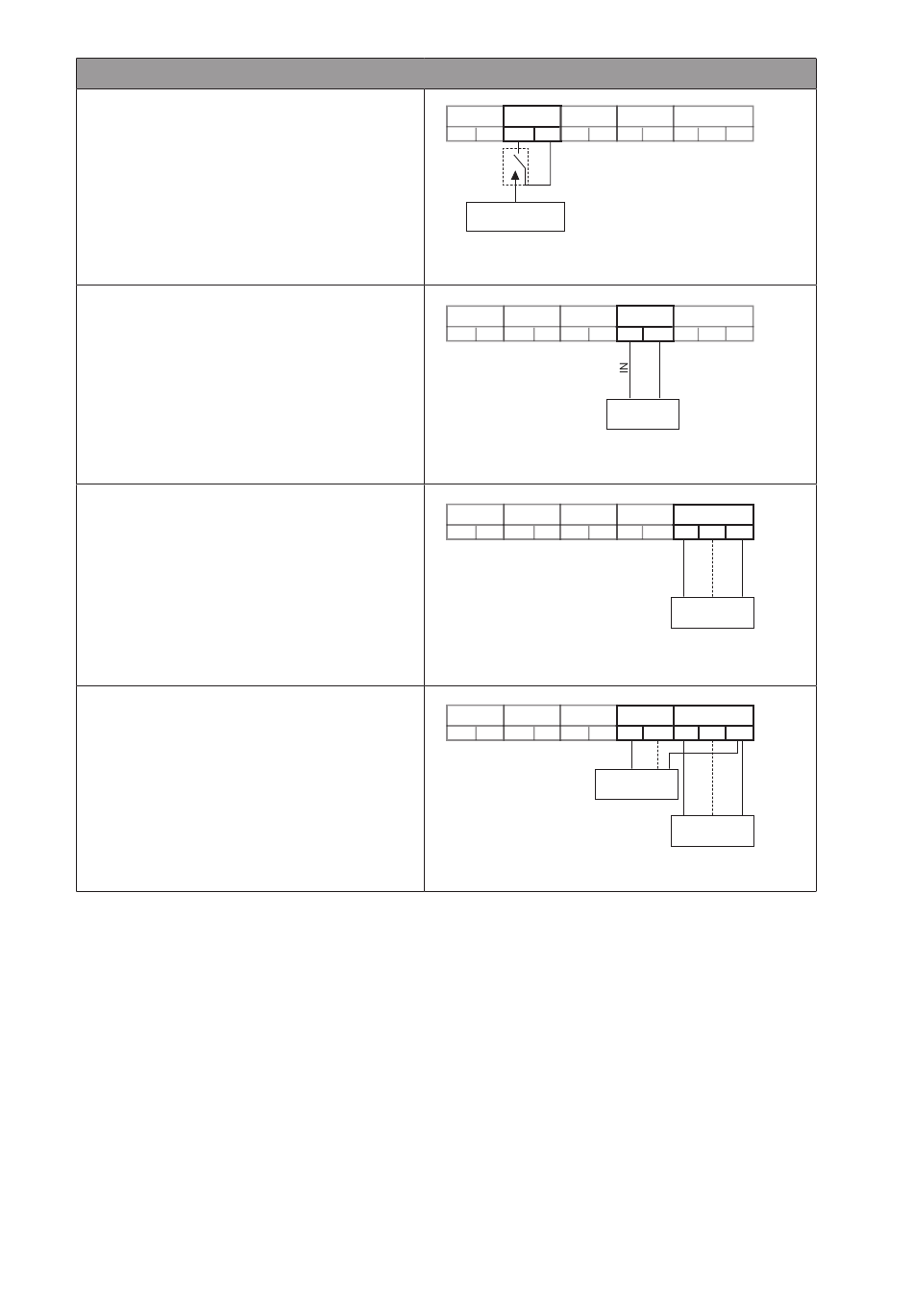

Eingangs­/Ausgangsanschlüsse
Fernsteuerung: Position [C1]
• Frequenzumrichter mit Brücke geliefert.
• Die Verwendung der Fernsteuerung ist optional.
Externes Signal IN2: Position [C2]
• 2­adrig ([20 mA/10 V]/0 V)
Sensor IN1: Position [C3]
• 2­adrig ([20 mA/10 V]/+24 V)
• 3­adrig ([20 mA/10 V]/0 V/+24 V)
Sensoren IN1 und IN2: Position [C4]
• 2­adrig ([20 mA/10 V]/+24 V)
• 3­adrig ([20 mA/10 V]/0 V/+24 V)
Einbau- und Betriebsanleitung – HELIX-VE 2-4-6-10-16
Ext. Off
Aux MP 20 mA/10
IN2
Fernsteuerung
Aux Ext. Off MP 20 mA/10
IN2
Externes
Signal
Aux Ext. Off MP
20 mA/10
IN2
Aux Ext. Off MP
20 mA/10
IN2
Sensor IN2
DDG
GND IN1 GND +24 V
DDG
GND IN1 GND +24 V
DDG
GND IN1 GND +24 V
Sensor
DDG
GND IN1 GND +24 V
Sensor IN1
Deutsch
21
