Русский
7.3 Соединение трубопровода
- Соединить насосы с трубами с помощью прием-
лемых контрфланцев, болтов, гаек и прокладок.
ОСТОРОЖНО!
Не превышать момент затяжки винтов или болтов:
Конфигурация PN16 / PN25
M10 – 20 N.m
Конфигурация PN40
M12 – 50 N.m
Не допускается использование ударного ключа.
­ Направление движения жидкости через насос
указано на паспортной табличке насоса.
Насос должен быть установлен таким образом,
чтобы исключалось воздействие на него нагрузки
от трубопроводов. Трубы следует монтировать
так, чтобы их вес не воздействовал на насос.
­ Рекомендуется установить запорные краны на
всасывающем и нагнетающем патрубках насоса.
­ Шум и вибрацию насоса можно снизить путем
установки компенсаторов.
­ Сечение трубы всасывания должно быть
не меньше сечения соответствующего соеди-
нения насоса.
­ На нагнетающем патрубке рекомендуется
установить запорный клапан, чтобы защитить
насос от скачков давления.
- Для прямого подключения к системе питье-
вого водоснабжения на всасывающем трубо-
проводе следует установить обратный и ава-
рийный клапаны.
­ Если насос подключается через резервуар,
на трубе всасывания следует установить
фильтр и запорный клапан для защиты насо-
са от загрязнений.
136
M12 – 30 N.m
M16 – 80 N.m
7.4 Электроподключение
ОПАСНО! Опасно для жизни!
Опасное напряжение вследствие разряда
конденсаторов преобразователя.
• Перед выполнением любых работ на преоб-
разователе необходимо подождать 5 минут
после отключения от источника питания.
• Убедитесь, что все электрические соедине-
ния и контакты обесточены.
• Убедитесь, что обжимные соединительные
клеммы подключены правильно.

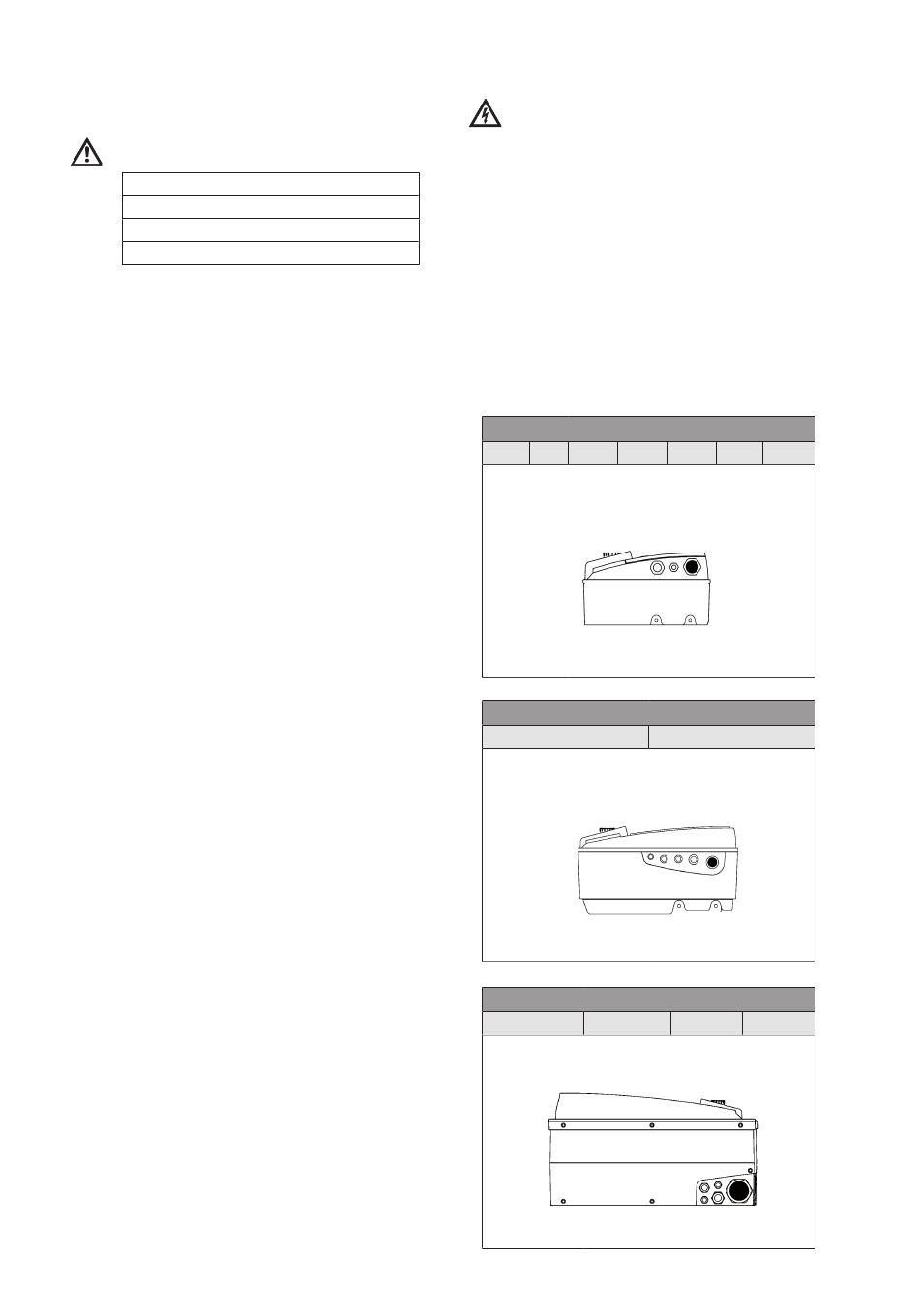

- Силовой кабель (3 фазы + заземляющий про-
водник) подключается через кабельный ввод,
показанный ниже черным цветом.
Неиспользуемые кабельные вводы необходи-
мо закрыть заглушками, предоставленными
производителем.
Мощность (кВт)
0,55 0,75 1,1 1,5
M25
Мощность (кВт)
5,5
M25
Мощность (кВт)
11 15
M32/M40
2,2 3 4
7,5
18,5 22
