3 INSTALLATION
3.1 Généralités sur les connexions électriques
3.1.1 Capteurs
Attention.
• Toutes les connexions DOIVENT être isolées les unes des autres ; en particulier, AUCUNE connexion ne doit être faite
à des blindages ou des fils de continuité, sauf exception dûment indiquée.
• Toutes les arrivées de câble doivent être rendues parfaitement étanches.
• Les presse-étoupes doivent être d'un diamètre assurant l'étanchéité requise en fonction des câbles utilisés.
• Les arrivées de câble inutilisées doivent être obturées.
• L'installation électrique et le câblage de masse doivent respecter les normes de sécurité nationales en vigueur.
• Le transmetteur et le capteur forment un ensemble indissociable. Vérifier que les numéros de série concordent.
Alimentation
Entrée/Sortie
Connexions des capteurs
En général, les capteurs sont fournis avec un câble intégral et les connexions sont enrobées. L'extrémité transmetteur du câble
ainsi que le câble d'alimentation et tout câble de sortie doivent être préparés et connectés ainsi que décrit dans les différents
chapitres du présent fascicule. Si le capteur est livré sans que les connexions soient enrobées, il convient de procéder à
l'enrobage après réalisation des connexions à la tête de la sonde ou au boîtier de raccordement du débitmètre à passage intégral
(Fig 3-1). Se reporter à l'Annexe A, Protection ambiante.
4
Capteur
Alimentation
Entrée/Sortie

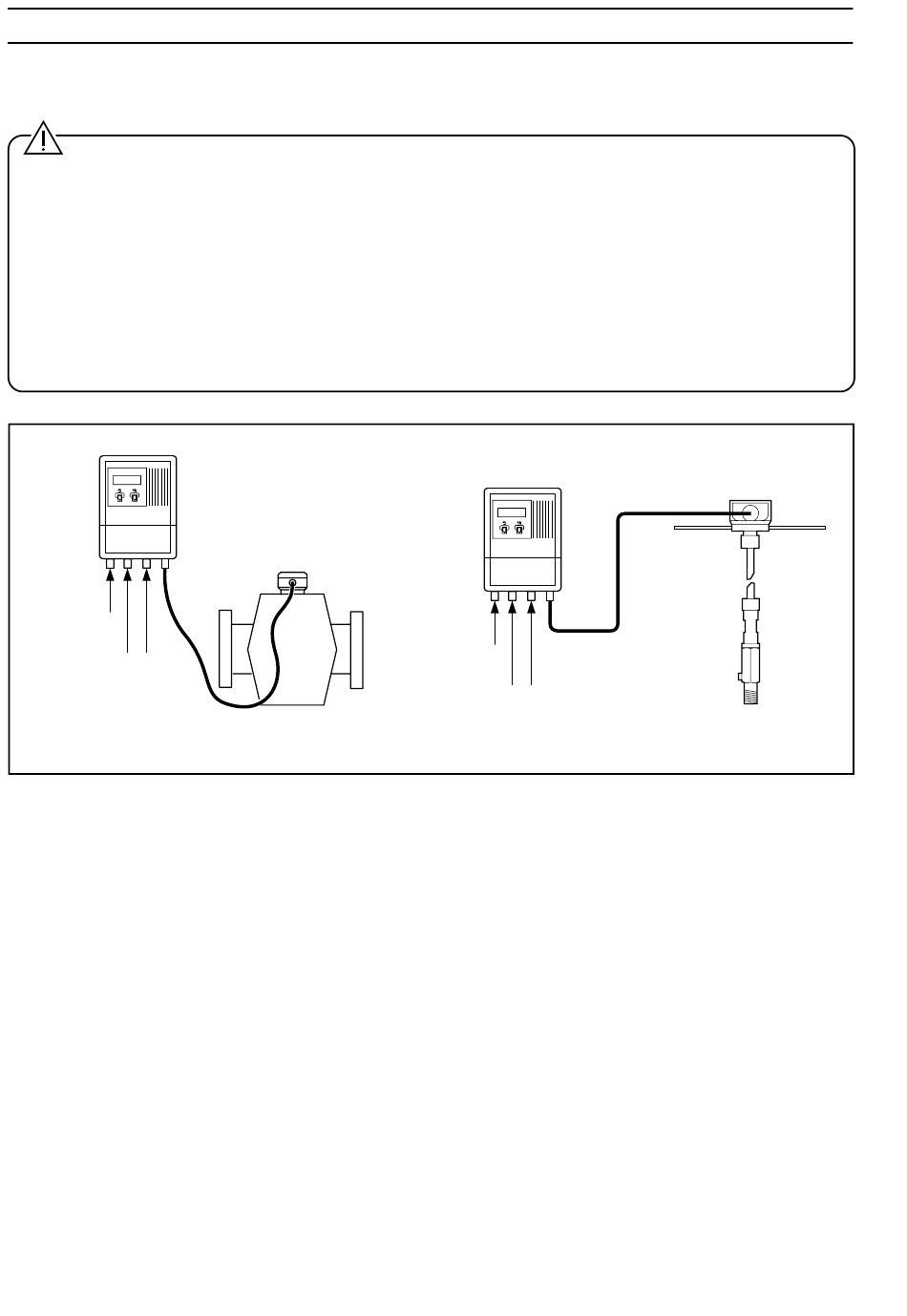

Fig. 3.1 Généralités
Connexions tête sonde
(généralement enrobées)
