Le PosiTector Replica Tape Reader (RTR-3D) est un instrument
électronique portatif qui mesure un ruban de réplique Testex Press-
O- FilmTM et utilise un algorithme combinant intensité lumineuse et
épaisseur pour produire des images tridimensionnelles (3D) de la
surface répliquée. Les images générées dans l'appareil sont
analysées pour produire des paramètres 2D et 3D qui représentent
les caractéristiques spécifiques d'une surface.
Measurement
Hauteur H maxi. et hauteur linéarisée maxi. H
Paramètres 2D/3D
Images 2D/3D (pg. 14)
Enregistrer le fichier de données de Save SDF (pg. 20)
Le PosiTector RTR-3D est mis sous tension au moyen du bouton de
navigation central
l'instrument est mis hors tension après environ 5 minutes d'inactivité.
Tous les paramètres sont conservés.
Avec l'instrument hors tension...
1. Nettoyer la sonde avec la carte de nettoyage incluse et le tissu
microfibre. (pg. 9)
2. Mettre l'instrument sous tension en appuyant sur le bouton de
navigation central.
3. Mettre la sonde à zéro. (pg. 12)
4. Vérifier l'exactitude de l'instrment (pg. 10)
5. Mesurer le ruban de réplique poli (pg. 8)
REMARQUE:
précision. Il est donc recommandé de nettoyer la sonde régulièrement avec la carte
de nettoyage incluse et le chiffon en microfibre. Le nettoyage est effectué de
préférence lorsque l'instrument est hors tension.

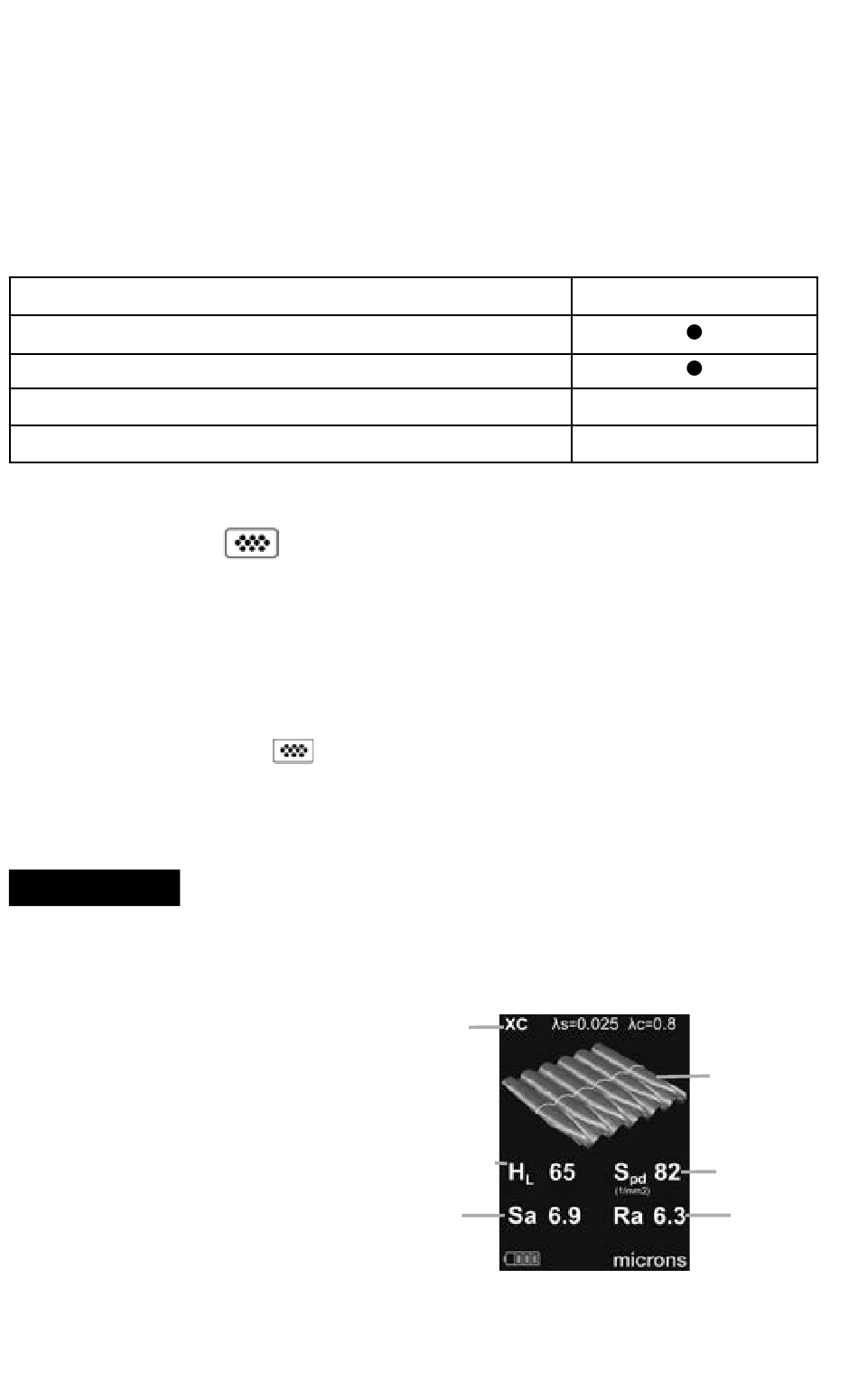

Par défaut, le PosiTector
RTR-3D affiche une image
tridimensionnelle (3D) de la
surface répliquée, ainsi que
les paramètres H
et Sa. Les paramètres et
images affichés peuvent être
modifiés à partir des menus
Configuration de l'analyse (p.
21) et Configuration (p. 13).

Introduction

Démarrage rapide
. Pour préserver la durée de vie de la batterie,
L'utilisateur sera invité de remettre à zéro la sonde à chaque mise
sous tension de l'instrument (On) pour assurer une meilleure
, Spd, Ra
L
L
Qualité de
ruban
Hauteur
maximum
moyenne
crête à creux
Rugosité
moyenne 3D
Affichage par défaut
2
RTR-3D
Modèle avancé uniquement
Modèle avancé uniquement
Image 3D
Hauteur
maximale
de crête de
la surface
Rugosité
moyenne
2D
