Inserte la cinta de réplica perfilada en la
4. Realice la medición
ranura de medición. Asegúrese de que la
cinta esté colocada correctamente para que
el área perfilada esté centrada en la ranura
en la sonda con el adhesivo hacia abajo.

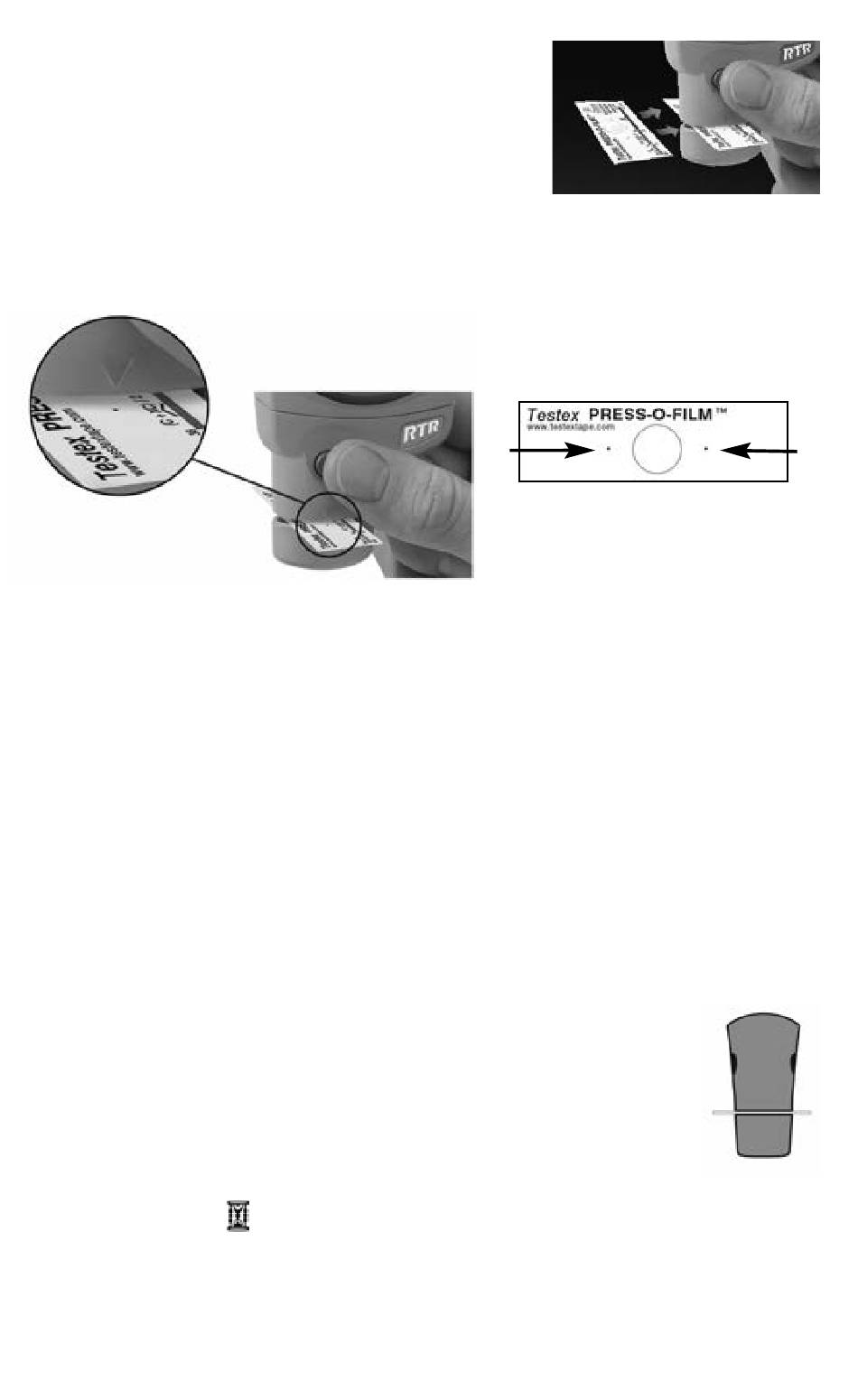

Para colocar la cinta, muévala hacia la parte posterior de la sonda y
alinee los dos puntos (impresos en la cinta de réplica) con flechas en
ambos lados de la ranura de medición.
Si está utilizando una cinta antigua que no tiene los puntos impresos,
alinee centrando la cinta en la ranura de medición.
Durante la medición los topes aplicarán una presión constante en la
cinta de réplica con independencia de la que aplique en los botones.
1. a) Pulse y mantenga con firmeza ambos botones de la sonda al
tiempo hasta que el medidor emita un sonido y las flechas apunten
hacia el exterior.
b) Retire sus dedos de la cinta y libere los botones de la sonda
(no sujete o retire la cinta del medidor).
c) Sostenga el medidor con firmeza mientras la sonda mide la
espuma comprimida hasta que desaparezca este gráfico.
Durante cada medición se capturarán varias imágenes de
la superficie de la espuma. Si toca la cinta o la retira en
ese intervalo la imagen aparecerá desenfocada.
2. La medición de la altura del perfil de superficie (H
aparecerá inmediatamente. Ya puede extraer la cinta.
Mientras se calculan los parámetros 2D y 3D aparecerá
un reloj de arena.
