Informations destinées aux électriciens

15. Raccordement des modules fonctionnels

voir la notice spécifique des différents modules fonctionnels.
16. Fonctionnement par régulation tierce
Possible uniquement avec le module fonctionnel avec fonction spéciale pour demande de chaleur externe INF F05 W
(accessoires) – voir point 9.7 Fonctionnement par régulation tierce sur le côté 12. Se reporter à la notice spécifique
du module fonctionnel avec fonction spéciale pour le schéma des connexions.
17. Raccordement du clapet d'admission d'air, du
thermostat de gaz de fumée, du dispositif d'isolement
(air de combustion ext.) et du dispositif de fermeture
pour couvercle du compartiment à combustible
Cet accessoire doit être raccordé à la carte de base. Pour ce faire, poser les câbles séparément (ligne très basse tension
0–12 V CC et ligne basse tension 230 V CA) avec le câble disponible dans le tableau de distribution – Fig. 102. Les con-
necteurs de raccordement sont présentes dans le tableau de distribution. Schémas des connexions, voir points 25 – 29.
ATTENTION Dommages matériels
Veiller à ce que la ligne très basse tension (0 à 12 V CC) et la ligne basse tension (230 V CA) soient posées
séparément l'une de l'autre !

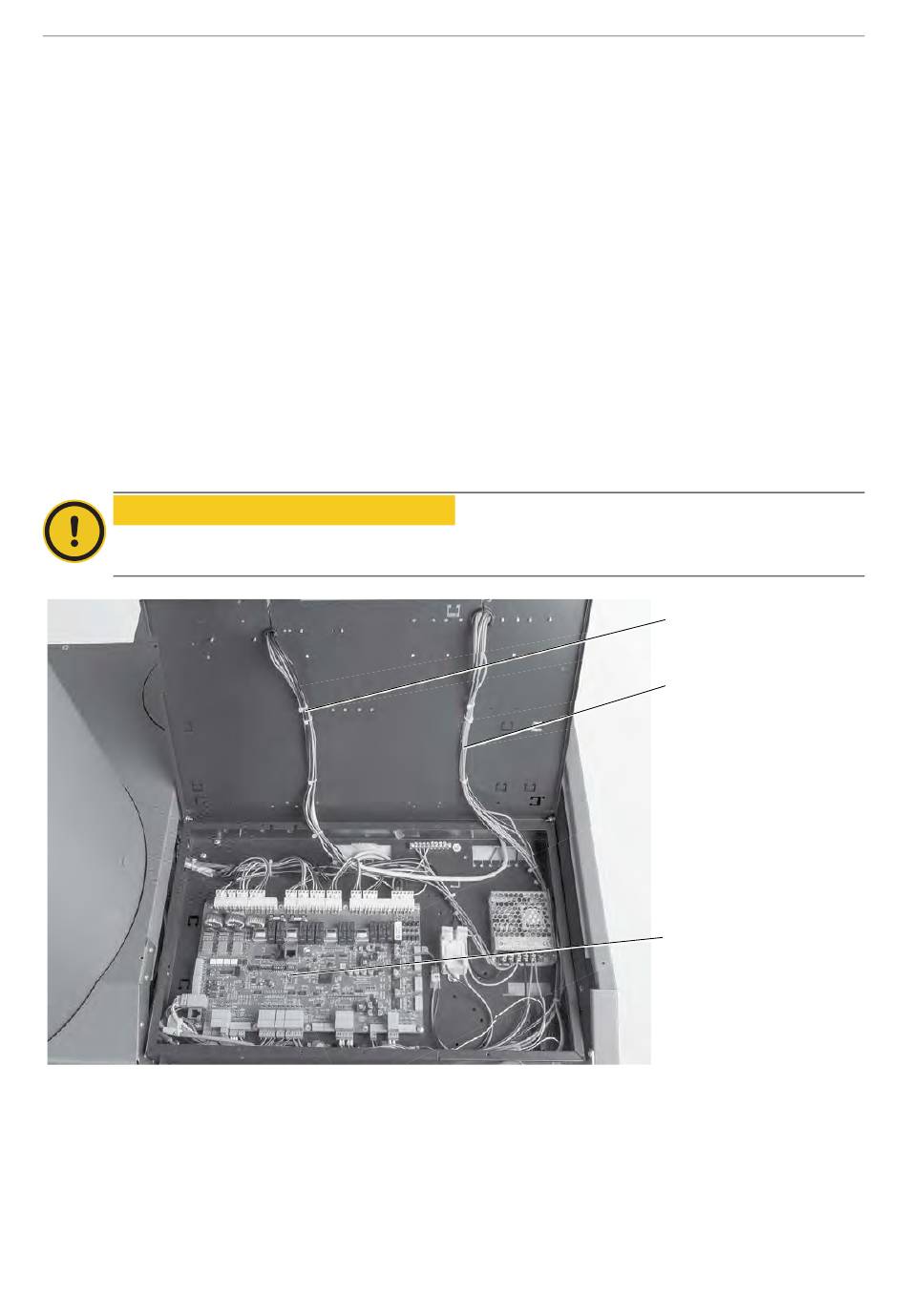

Fig. 102 Tableau de distribution ouvert, BioWIN 2 Touch – vue du dessus
41
Câble
bas basse tension
(23 (230 V CA)
Câble
trè très basse tension
(so (sonde, LON, etc.)
Platine de base
