11. Description du fonctionnement, éléments
fonctionnels et éléments de commande
La chaudière et le système de régulation MES INFINITY constituent une unité parfaite. Si de la chaleur est sollicitée
par le système de régulation, la chaudière se met automatiquement en service. Le « prérinçage » terminé (fonction de
sécurité), l'allumage commence et la vis sans fin de dosage de pellets se met en marche. Le creuset du brûleur se rem-
plit automatiquement de pellets. En cas de détection d'une formation de flamme (sonde Thermocontrol), la chaudière
procède à une stabilisation de la flamme puis passe en mode de régulation (mode modulant) de manière à régler la
température à la température de consigne de la chaudière. Si la puissance débitée baisse en dessous de la puissance
thermique nominale minimale ou s'il n'y a pas de demande de chaleur en provenance de la régulation, la chaudière
s'éteint. Le ventilateur continue de tourner jusqu'à ce que le creuset du brûleur ait refroidi.
Un moteur déplace le dispositif de nettoyage des surfaces d'échange en sens vertical ; ainsi, ces surfaces restent pro-
pres. Les résidus du nettoyage des surfaces d'échange tombent dans la partie arrière du cendrier. Les résidus de com-
bustion provenant du creuset du brûleur tombent dans le tiroir à cendres. En cas d'injonction de nettoyage, les cendres
doivent être retirées manuellement.
11.1 Compartiment de combustible, remplissage manuel
Le chargement du compartiment à combustible s'effectue à la main.
3
2
1
8
9
10
28
1
2
3
11

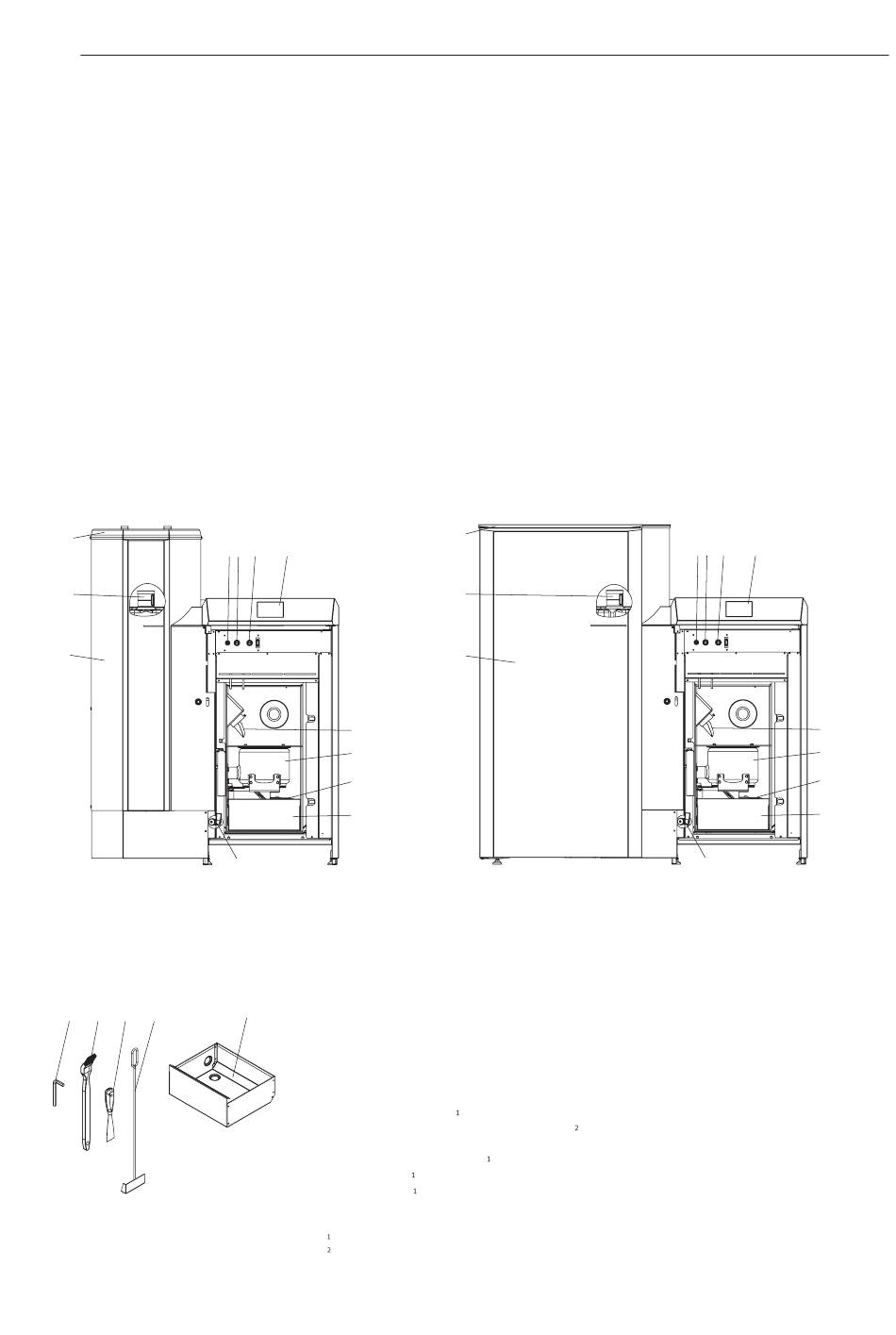

Fig. 9
Compartiment de combustible BioWIN lite 107 kg, sans porte de
revêtement et sans porte de chambre à combustion
13
14
15
16
12
18
Fig. 11
Outils de nettoyage et de maniement
4 5 6
7
4
5
12
1 ........... Compartiment à combustible
2 ........... Réservoir d'eau pour le système de protection contre les feux de retour (derrière le
3 ........... Couvercle de remplissage du compartiment à combustible
4 .......... Fusible de l'appareil de 6,3 A à action retardée
11
5 ........... Thermostat de sécurité-tube de vis sans fin
6 .......... Thermostat de sécurité-température de la chaudière
7 ........... InfoWIN
8 .......... Gouttière
9 .......... Creuset du brûleur
10 ........ Couvercle du cendrier de la surface d'échange
11 ......... Tiroir à cendres
12 ......... Robinet de remplissage et de vidange
13 ......... Clé mâle coudée pour vis à six pans creux
14 ......... Pinceau de nettoyage
15 ......... Spatule
16 ......... Grattoir
6
3
2
1
8
9
10
11
Fig. 10
Compartiment de combustible BioWIN lite 200 kg, sans porte
de revêtement et sans porte de chambre à combustion
compartiment à combustible)
PLUS
– unité d'affichage et de commande
Accessoire kit de nettoyage BWL 001 sur demande
Accessoire robinet KFE BWL 002
13
3
4 5 6
7
2
1
8
9
10
11
12
