Bac À Cendres Ou Cache Sous Le Compartiment À Combustible - Windhager BioWIN 2 Touch Notice De Montage

Informations destinées aux installateurs
11.14 Bac à cendres ou cache sous le compartiment à combustible
Si ce n'est pas encore fait, placer la chaudière à son emplacement définitif (respecter les écarts minimaux, voir 11.4)
et, à l'aide des quatre vis de réglage, positionner la chaudière à l'horizontale ou légèrement inclinée vers l'avant – voir
également 11.10.
Bac à cendres uniquement sur BioWIN 2 Touch / Exklusiv / Exklusiv-S :
„ Accrocher simplement le socle du bac à cendres en dessous du compartiment à combustible et replier la partie
frontale jusqu'au sol – Fig. 73.
„ Introduire le bac à cendres légèrement en biais en partant de la gauche, pousser sur la poignée du bac à cendres de
sorte que les orifices latéraux restent ouverts dans le bac à cendres – Fig. 74.
„ Fermer le dispositif de fermeture à étrier de tension – Fig. 75.
„ Ajuster la vis de réglage du bac à cendres (uniquement sur BioWIN 2 Touch Exklusiv / Exklusiv-S) à la chaudière –
Fig. 76.
Conseil !
Le sol doit être bien droit au niveau du bac à cendres, ajuster si nécessaire, p. ex. en vissant la tôle au sol

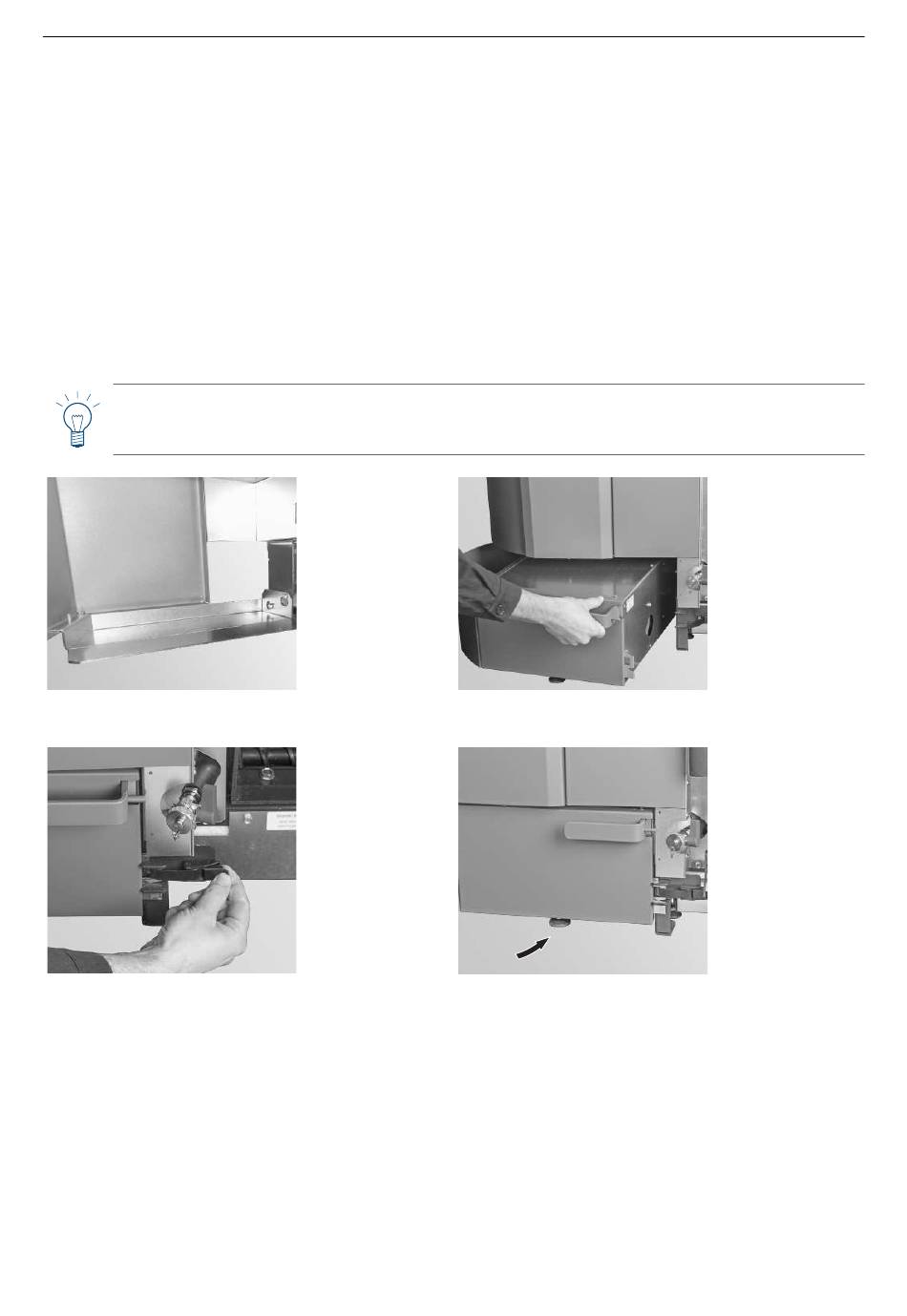

Fig. 73 Accrocher simplement le socle du bac à cendres !
Fig. 75 Fermer le dispositif de fermeture à étrier de tension
Fig. 74 Introduire le bac à cendres légèrement en biais et pousser à
fond sur la poignée du bac à cendres
Fig. 76 Ajuster les vis de réglage
30
