Informations destinées aux électriciens
Accès au ou à l'intérieur du tableau de distribution :

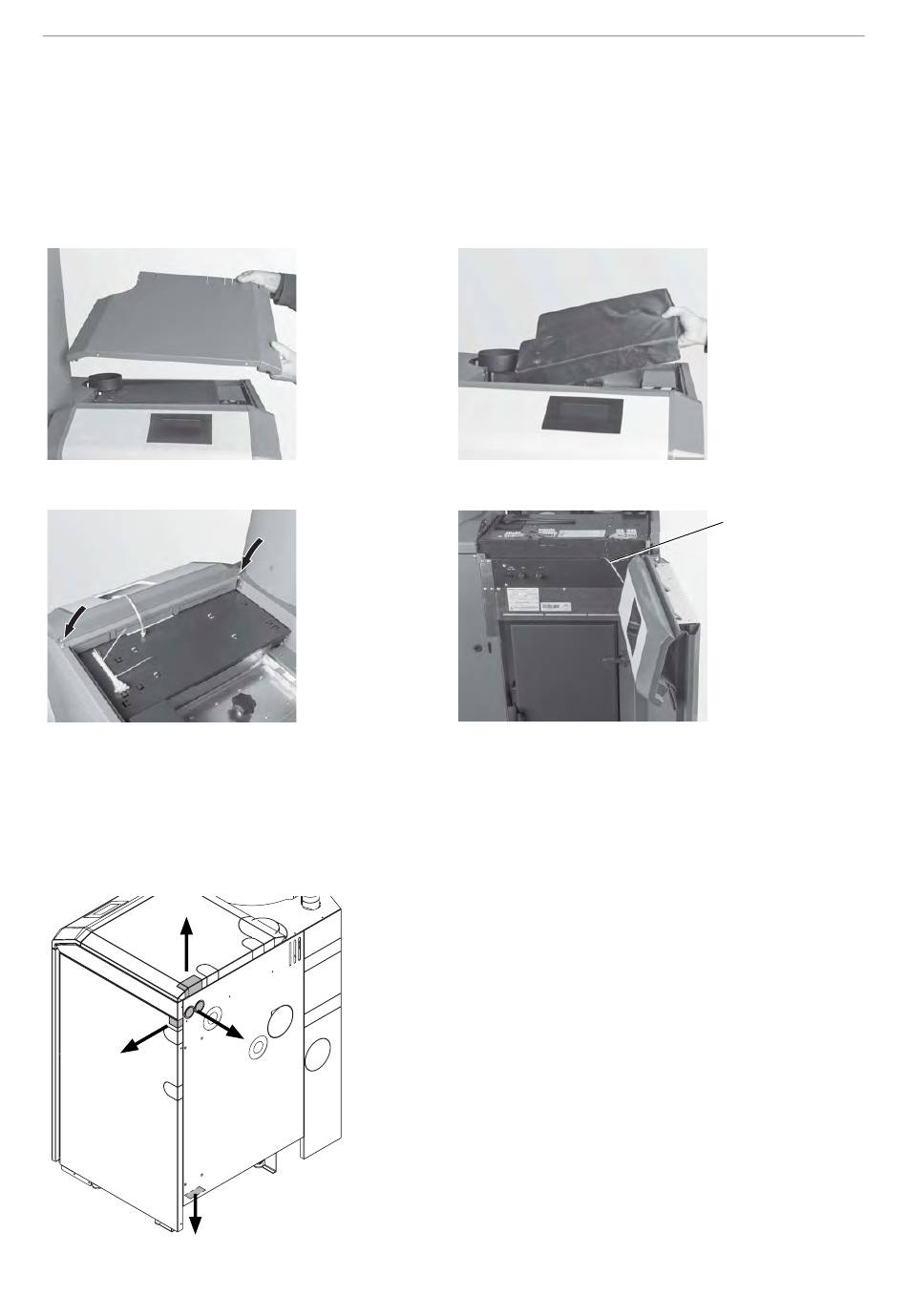

„ Retirer le couvercle de revêtement – Fig. 89.
„ Retirer l'isolation au-dessus du couvercle des surfaces d'échange – Fig. 90.
„ Dévisser 4 vis à l'arrière du tableau de commande pour le retirer – Fig. 91. Enlever le tableau de commande en le
souvelant vers le haut, débrancher le câble de l'InfoWIN Touch et accrocher le tableau de commande à l'avant de la
porte (position Service) – Fig. 92.
„ Ouvrir le couvercle
Fig. 89 Retirer le couvercle de revêtement
Fig. 91 Desserrer les 4 vis au niveau du tableau de commande
„ Le raccord aux réglettes de bornes (bornes à ressorts à cage non vissées) doit être réalisé au moyen de câbles en
PVC à fils fins. Les câbles peuvent être posés par le haut, le bas, la droite ou l'arrière par les traversées pré-perforées
(Fig. 93).
Se reporter à la notice spécifiques des différents modules fonctionnels pour les schémas des connexions du système
de régulation, voir le point 6 pour d'autres schémas de connexion.
Fig. 93 Passe-câbles dans revêtement BioWIN 2 Touch – vue de
l'arrière
Fig. 90 Retirer l'isolation
Fig. 92 Accrocher le tableau de commande à la porte (position Ser-
vice), ouvrir le couvercle
37
Câble
d'InfoWIN Touch
