Informations destinées aux installateurs
11. Séquence de montage
11.1 Désignation des pièces pour le montage
16
17
3
18
19
25
21
24
Dans le sac Minigrip dans le bac à cendres de la chaudière
Dans une pochette séparée avec la chaudière
Dans la chambre de combustion de la chaudière
Pelle à pellets pour combler ou remplir manuellement le compartiment à combustible lorsque l'alimentation n'est pas encore terminée.

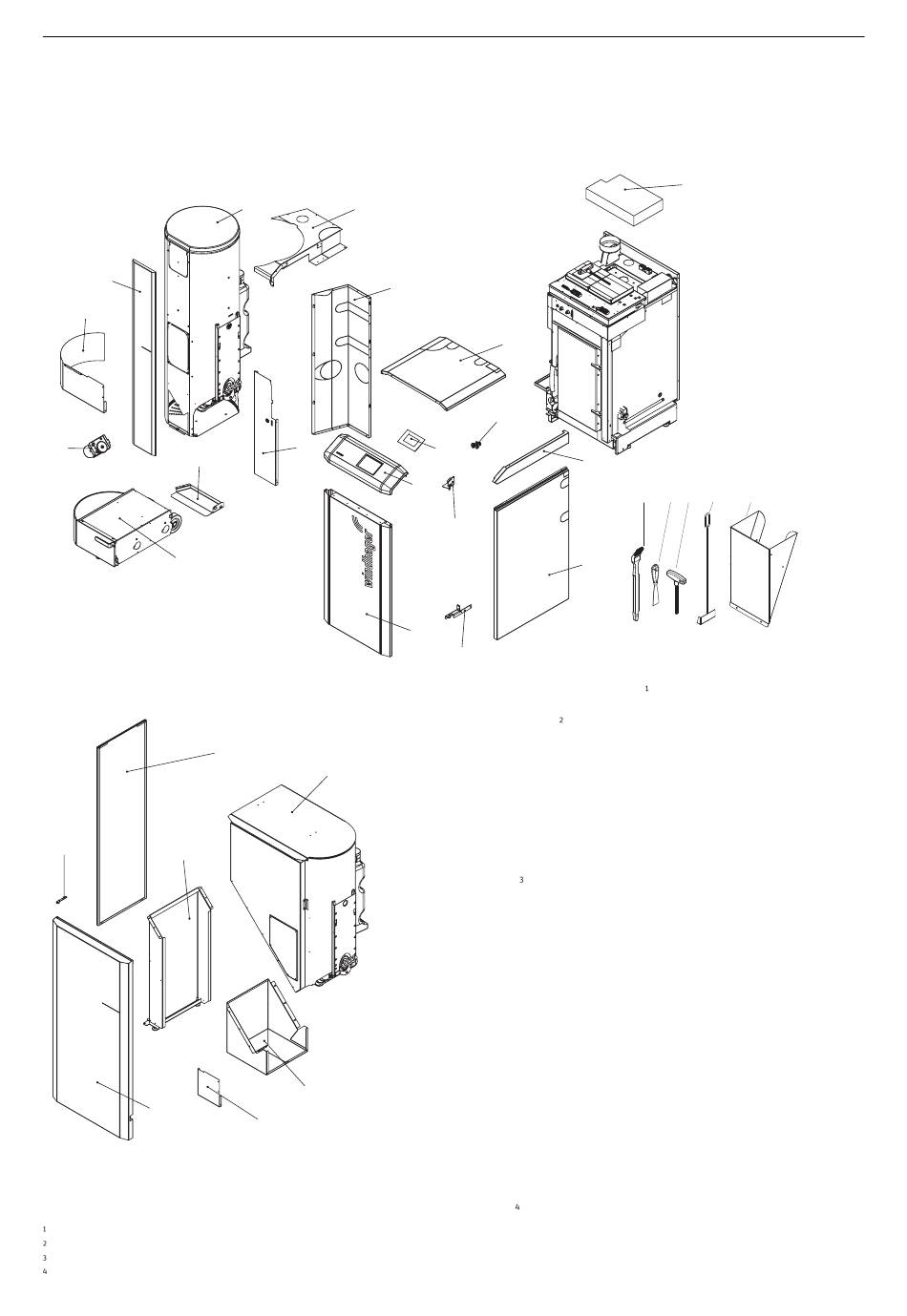

Fig. 6 Pièces pour le montage
2 5
6
23
20
22
26
4
15
1
13
14
8
11
7
1 ........... Robinet de remplissage et de vidange
2 ........... Compartiment à combustible
3 ........... Moteur de vis sans fin
4 .......... Revêtement arrière gauche
5 ........... Revêtement supérieur
6 .......... Revêtement avant
7 ........... Charnière de porte inférieure
8 .......... Charnière de porte supérieure
9 .......... Paroi latérale
10 ........ Partie supérieure du revêtement au niveau de la paroi latérale
11 ......... Porte de revêtement
12 ......... Isolation surface d'échange
13 ......... InfoWIN Touch
14 ......... Tableau de commande
15 ......... Couvercle
16 ......... Cache compartiment à combustible
17 ......... Cache inférieur compartiment à combustible (uniquement Klassik/Premium)
18 ......... Socle du bac à cendres (uniquement sur Exklusiv/Exklusiv-S)
19 ......... Bac à cendres (uniquement sur Exklusiv/Exklusiv-S)
Compartiment hebdomadaire L 200 kg :
20 ........ Compartiment hebdomadaire L 200 kg
21 ......... Socle
22 ......... Couvercle
23 ......... Paroi latérale gauche
24 ........ Porte de revêtement
25 ......... Support de porte supérieur
26 ........ Cache
Outils de nettoyage et de maniement
27 ......... Pinceau de nettoyage
28 ........ Spatule
29 ........ Clé à six pans creux et fixation en caoutchouc mousse
30 ........ Grattoir (uniquement sur Klassik, Klassik-L et Premium)
31 ......... Pelle à pellets (accessoires uniquement pour Premium/Exklusiv)
14
12
10
27 28 29 30 31
9
