5.6
L

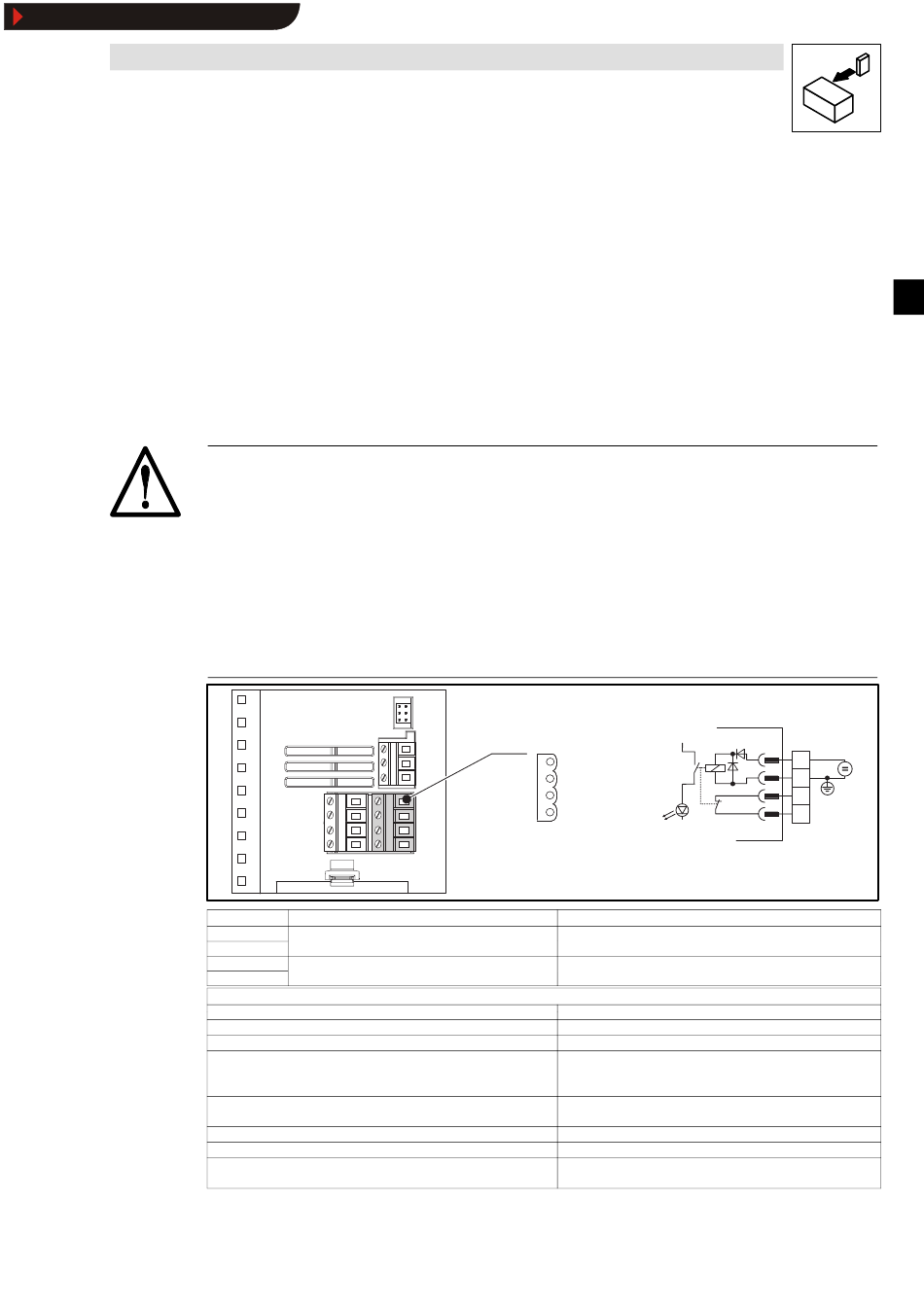

Raccordement sorties relais K
Raccordement sorties relais K
sécurisé"
(uniquement actif avec la variante E82EVxxxK4B241)
•
Seul le personnel qualifié est autorisé à installer la fonction "arrêt sécurisé" et à la mettre en
service.
•
Tous les câbles externes relatifs à la sécurité (exemples : câble de commande du relais de
sécurité, contact d'information d'état) doivent être mis en place avec le maximum de
protection telle qu'une pose dans une goulotte électrique. Tout type de court-circuit externe
ou au sein du câble doit être évité.
•
Lorsque des forces extérieures agissent sur les axes des entraînements, prévoir des freins
supplémentaires. Tenir compte des effets de la pesanteur sur les charges suspendues !
•
L'opérateur doit vérifier la fonctionnalité de la chaîne de sécurité après la première mise en
service, et ensuite à intervalles réguliers.
Avertissement !
•
Le potentiel de référence électrique pour la bobine du relais de sécurité doit être relié au
système de protection maître (DIN EN 60204-1 paragraphe 9.4.3) !
– Autrement, la protection contre la mise à la terre n'est pas garantie.
•
En utilisant la fonction "arrêt sécurisé", l'activation de l'arrêt d'urgence est impossible sans
mesures supplémentaires :
– Absence d'isolation galvanique entre le moteur et le variateur, de contacteur "mode essai"
ou de contacteur "réparation" !
– L'arrêt d'urgence exige une isolation galvanique, par un contacteur réseau central par
exemple.
Fonction
X1.1/34
Commande relais Commande relais
X1.1/33
X1.1/K32
Sortie relais (contact à fermeture) Sortie relais (contact à fermeture)
X1.1/K31
Spécifications techniques
Tension bobine Tension bobine
Résistance bobine avec 20 °C
Tension de commutation
Courant permanent avec température ambiante maxi admissible
Tension d'essai contact → bobine
Tension d'essai contact → contact
Durée de vie électrique avec charge nominale
Durée de vie mécanique
Section de câble maxi admissible
Couples de serrage
Installation électrique
pour la variante "Arrêt sécurisé"
SR
pour la variante "Arrêt
SR
34
33
K
SR
K32
K31
Position relais commutée
Ouvert Ouvert
+24 V CC (+19 5 +24 V CC (+19,5 ... 36,0 V)
823 Ω ±10 %
250 V CA ou 200 V CC maxi
1,5 A maxi (250 V CA)
1,5 A maxi (60 V CC)
0,5 A (200 V CC)
1500 V
1500 V
5
~ 10
7
~ 10
1,5 mm@
0,5 ... 0,6 Nm (4.4 ... 5.3 Ib-in)
EDK82EV903 DE/EN/FR 1.0
+5 V
K
SR
+
IGBT
36 0 V)
CA pendant 1 min
eff
CA pendant 1 min
eff
cycles de commutation
cycles de commutation
X1.1
DC +24 V
34
33
K32
K31
8200vec266
31
