Mechanische Installation
Montage E82EV153K4B ... E82EV303K4B
4.1.2

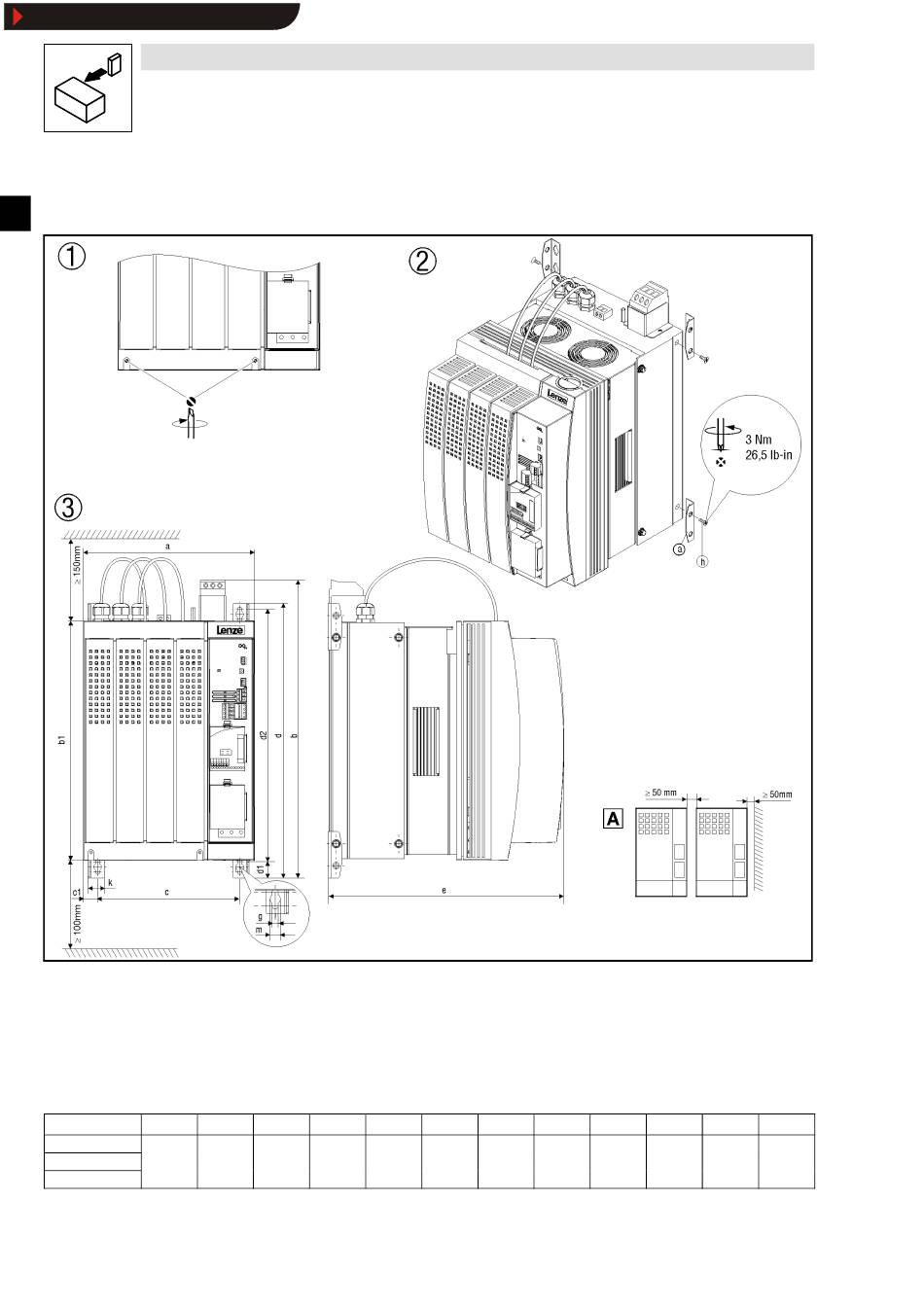

Befestigungswinkel (Standard) und Unterbau-Netzfilter

 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Den Beipack finden Sie unter dem Gehäusedeckel.
‚ Montage der Befestigungswinkel
ƒ Abmessungen
0 Antriebsregler mit Abstand anreihen, um ggf. Ringschrauben demontieren zu können.
Antriebsregler a [mm]
E82EV153K4B3xx
E82EV223K4B3xx
250 250
E82EV303K4B3xx
14
b [mm] b1 [mm] c [mm] c1 [mm]
456 456 350 350 205 205
EDK82EV903 DE/EN/FR 1.0
d [mm] d1 [mm] d2 [mm]
22 22 402 402 24 24 370 370
8200vec293
e [mm] g [mm] k [mm] m [mm]
340 340 6.5 6.5 24 24
L
11 11
