Installation mécanique

Montage E82EV453K4B / E82EV553K4B

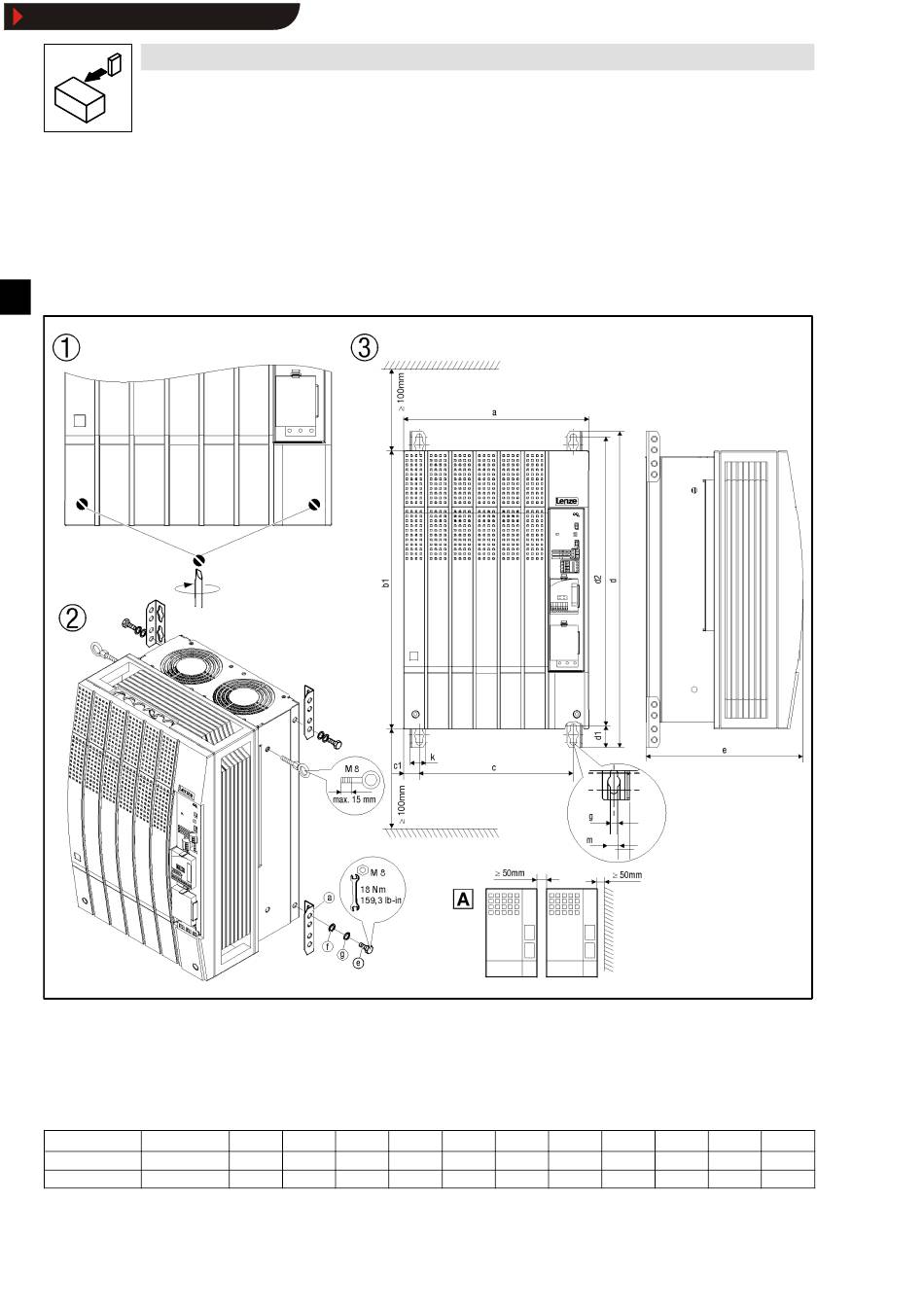

4.2 Montage E82EV453K4B / E82EV553K4B
4.2.1 Equerres de fixation (standard) et self réseau
 Desserrer les deux vis afin d'enlever le couvercle.
‚ Montage des équerres de fixation
ƒ Encombrements
0
Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet.
Variateur Self réseau
E82EV453K4B2x1 ELN3-0038H085
E82EV553K4B2x1 ELN3-0027H105
16
a [mm] b1 [mm] c [mm] c1 [mm]
340 510 284 28
340 591 284 28
EDK82EV903 DE/EN/FR 1.0
d [mm] d1 [mm] d2 [mm] e [mm]
580 38 532 285
672 38 624 285
8200vec296
g [mm] k [mm] m [mm]
11 28 18
11 28 18
L
