7.3- Câblage des produits
7.3.1- Recommandations sur le câblage
• Utiliser des organes de commande avec système antiparasites intégré.
• Ne pas positionner côte à côte des câblages de classes différentes.
• Respecter un espacement minimum (20 cm) entre les différentes classes:
- Classe 1 : Radio, câble d'antenne (cas d'une rallonge d'antenne),
- Classe 2 : Secteur pour alimentation en énergie des différents éléments,
- Classe 3 : Commande de puissance des moteurs, variateurs etc....
Idéalement chaque classe de câble est logée dans un chemin
de câble qui lui est propre. Au cas ou un seul chemin de câble
serait disponible, on écartera au maximum les câbles de classes
différentes.
7.3.2- Raccordement sur les borniers à ressort
En cas d'utilisation de fi ls multibrins souples, il est préférable
d'utiliser des embouts sertis afi n d'éviter les faux contacts et
courts-circuits.

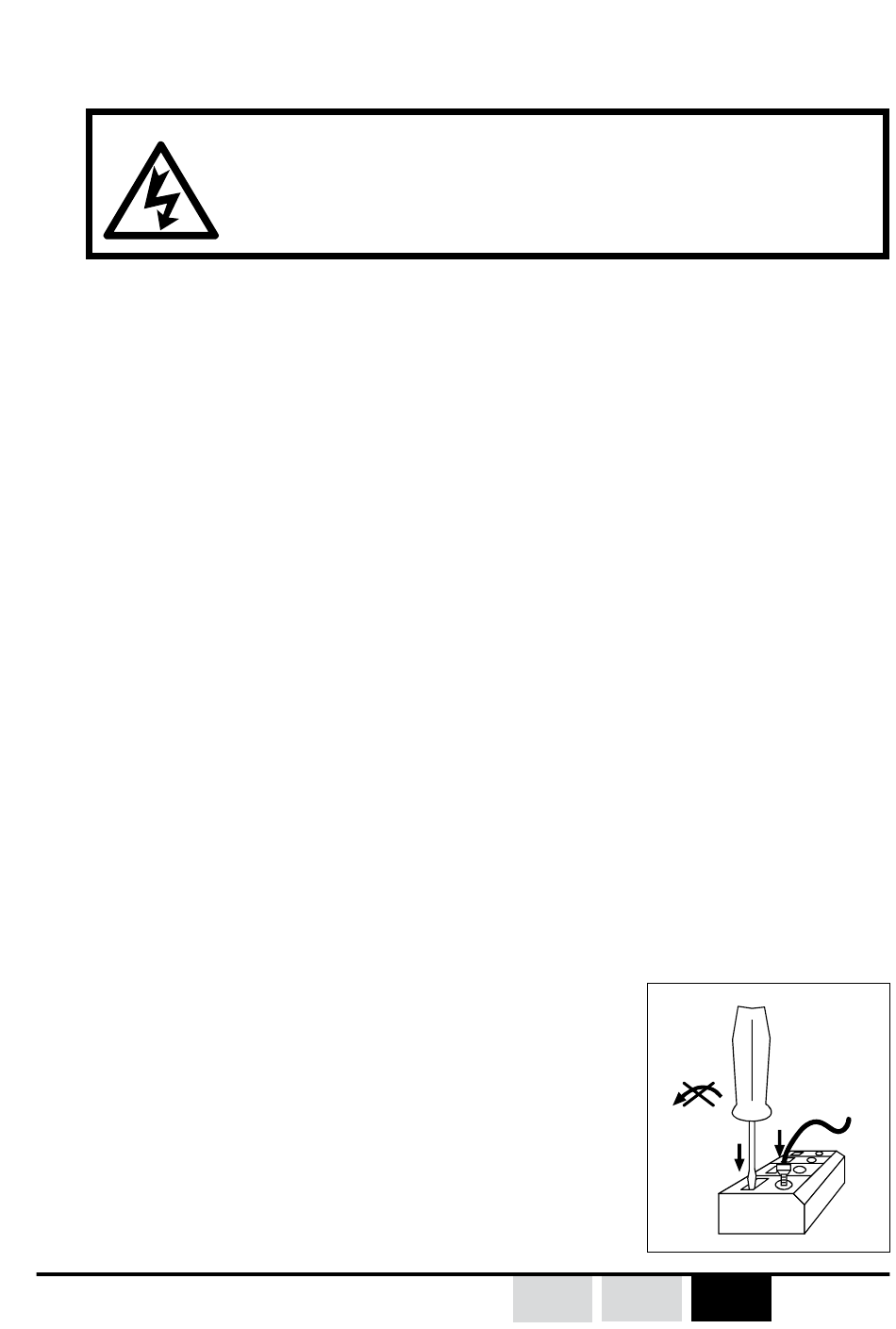

Instructions à suivre pour ouvrir les borniers de raccordement :
- Insérer un tournevis verticalement (lame plate de
1,5 à 3 mm de largeur) dans la fente située au
regard du fi l,
- Insérer le fi l,
- Retirer le tournevis.
Ne pas effectuer de mouvement de levier sur le
tournevis afi n d'éviter d'endommager le bornier et
le circuit imprimé des produits.
ISIS - 331260D
Pour éviter tous risques d'électrocution,
ne pas ouvrir les boîtiers des récepteurs ou
des transmetteurs lorsque ceux-ci sont sous
tension.
