4.2- A quoi sert un canal d'émission radio et un
code d'identité ?
Le canal d'émission radio permet de véhiculer un message
(un état logique) sur une fréquence hertzienne. Le produit ISIS
offre un choix de 18 canaux radio. Au moment de l'installation, il
est important de connaître les canaux d'émission radio utilisés à
proximité (rayon d'environ 100 mètres).
Le code d'identité permet de coder les messages radio transmis
entre un émetteur et un récepteur ISIS. Ce produit offre un choix
de 256 codes d'identité (par le DIP-switch «ID»).

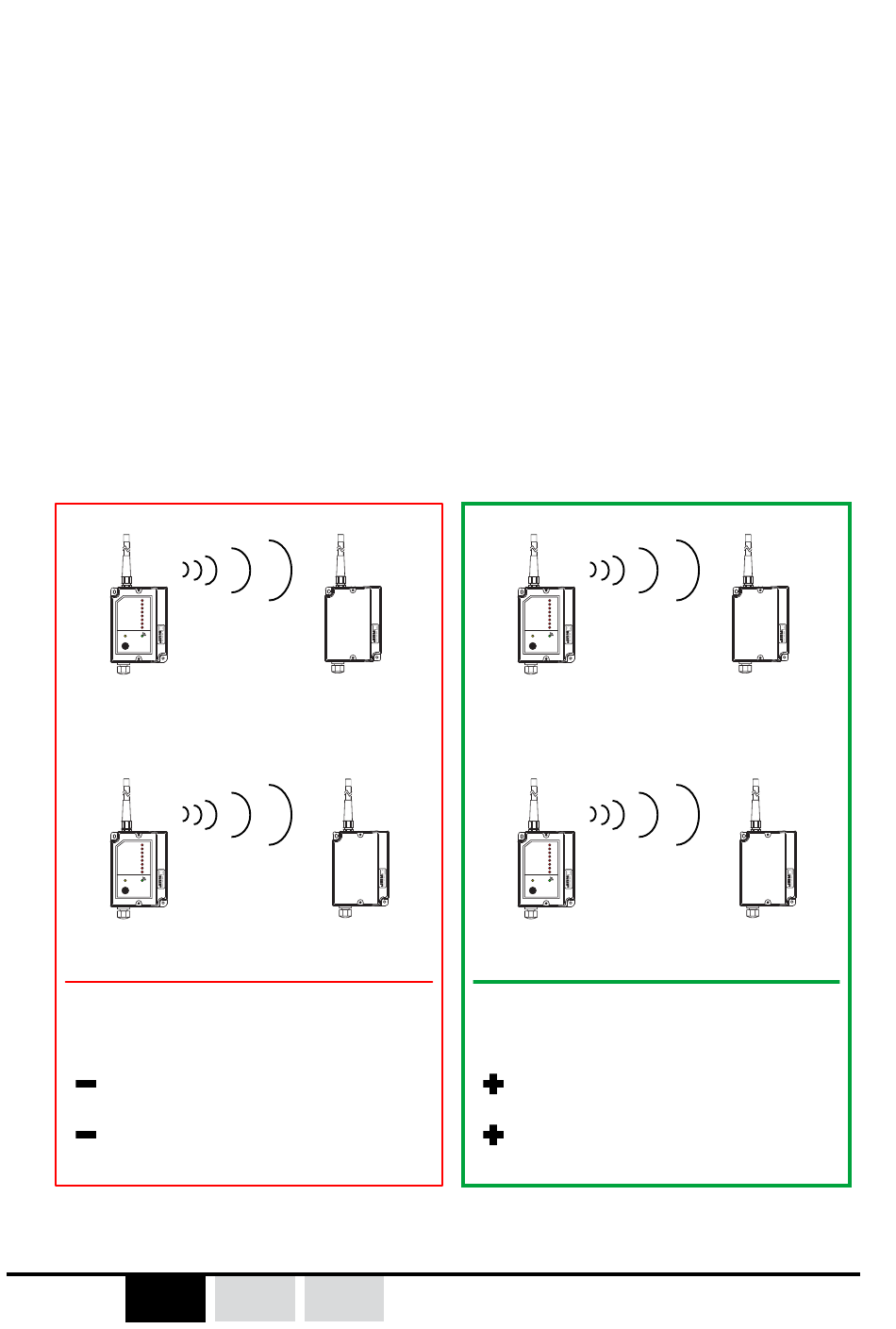

Dans le cas d'application, où plusieurs ensembles ISIS sont
amenés à cohabiter sur un même site, par mesure de sécurité, il
est impératif que chaque ensemble ISIS (1) communique avec
des codes d'identité différents, exemples :
Emetteur A
Input 8
Input 7
Input 6
Input 5
Input 4
Input 3
Input 2
Input 1
Power
Set
Canal radio n°1
code : 11111111
Emetteur B
Input 8
Input 7
Input 6
Input 5
Input 4
Input 3
Input 2
Input 1
Power
Set
Canal radio n°3
code : 11111111
INSTALLATION
INCORRECTE
Les 2 ensembles A et B ont le
même code d'identité.
Le code "11111111" est le code
par défaut à la livraison.
(1) Sauf cas d'application où plusieurs émetteurs ISIS doivent
communiquer avec le même récepteur
FR
- 14 -
Récepteur A
Canal radio n°1
code : 11111111
Récepteur B
Canal radio n°3
code : 11111111
EN
DE
Emetteur A
Input 8
Input 7
Input 6
Input 5
Input 4
Input 3
Input 2
Input 1
Power
Set
Canal radio n°1
code : 11111000
Emetteur B
Input 8
Input 7
Input 6
Input 5
Input 4
Input 3
Input 2
Input 1
Power
Set
Canal radio n°3
code : 10101010
INSTALLATION
CORRECTE
Les 2 ensembles A et B ont un
code d'identité différent.
Les codes sont différents de celui
pré-programmé à la livraison.
ISIS - 331260D
Récepteur A
Canal radio n°1
code : 11111000
Récepteur B
Canal radio n°3
code : 10101010
