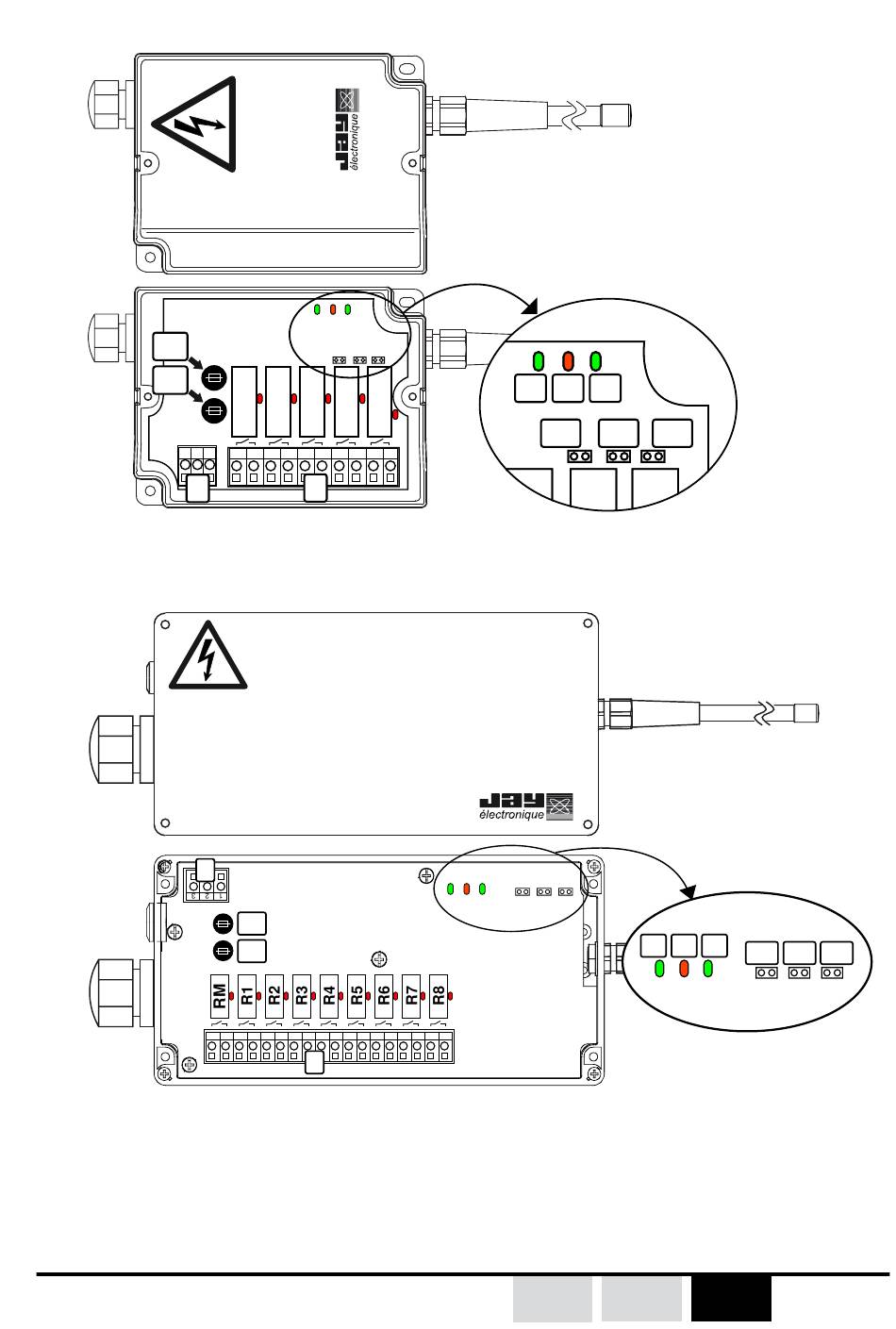

3.2.2- Récepteur ISRS - 4 sorties relais
F1
F2
1 2 3
A
3.2.3- Récepteur ISRA - 8 sorties relais
A
V1 Voyant vert «alimentation»
V2 Voyant rouge «programmation»
V3 Voyant vert «réception radio»
F1 Fusible (voir chapitre 11.4)
F2 Fusible (voir chapitre 11.4)
ISIS - 331260D
RM R1 R2 R3 R4
4 5 6 7 8 9 10 11 12 13
B
F1
F2
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
B
revision02
V1 V2 V3
JP1 JP2 JP3
V1 V2 V3
JP1 Cavalier de codage «JP1»
JP2 Cavalier de codage «JP2»
JP3 Cavalier de codage «JP3»
Bornier «alimentation»
A
Bornier «sorties relais»
B
DE EN
JP1 JP2 JP3
FR
