3 - Kennzeichnung der Produkte bei Lieferung

3.1- Empfehlungen beim Auspacken

• Beim Auspacken der Produkte muss die Antenne nach dem
im Anhang im Kapitel «Installation des Antenneführers vor der
Anwendung» erläutertem Verfahren montiert werden.
• Wenn die Werkskonfi guration der Sender geändert werden muss,
muss bei der Öffnung des Sendergehäuses folgendes beachtet
werden: Keine Spannung auf den Elektronikstreifen zwischen
elektronischer Karte und Deckel ausüben.
• Es wird dringend empfohlen den Identitätscode zu ändern, um
die Einheitlichkeit Ihrer Anlage zu gewährleisten. Mehr dazu im
Kapitel «Änderung der Werkskonfi guration».
3.2- Produktidentifi zierung

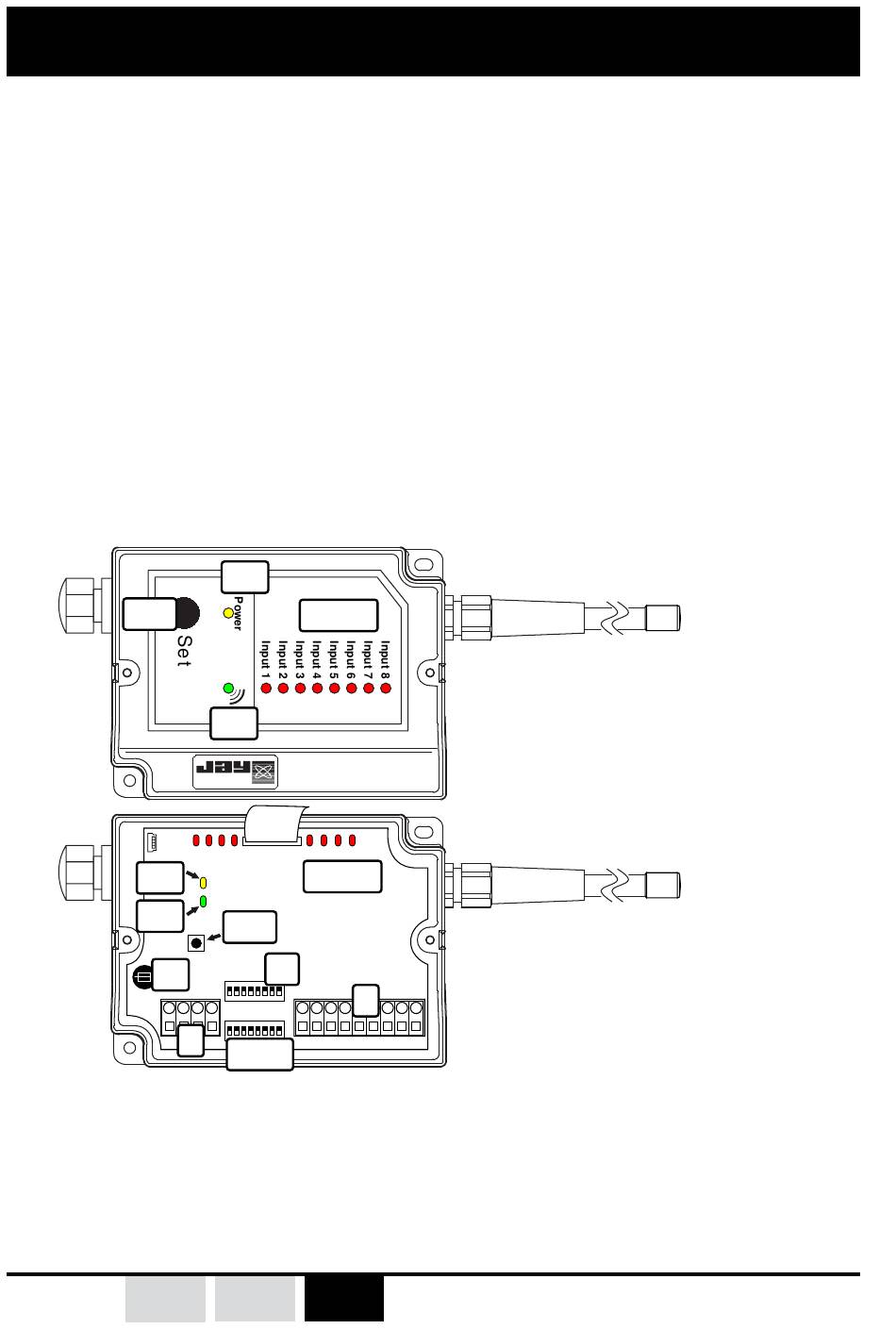

3.2.1- Sender ISE - 8 logische Eingänge
Set
Va
Vb
F1
-
DC
Taste «SET»
SET
Gelb LED «Stromversorgung»
Va
Güne LED «Radio Übertragung»
Vb
Klemmleiste «Stromversorgung» B
A
i1 bis i8 LED «Signal auf den Eingängen Nr. 1 bis Nr. 8 vorhanden »
FR
- 108 -
Va
i1...i8
Vb
électronique
i5 i6 i7 i8
i1 i2 i3 i4
i1...i8
Set
ID
ID
ON
1 2 3 4 5 6 7 8
CONFIG
ON
A
1 2 3 4 5 6 7 8
+
A B
C 1 2 3 4 5 6 7 8
CFG
EN DE
B
ID
CFG Dip-switch «CONFIG»
F1
Dip-switch «ID» (Identitätscode)
Sicherung (Siehe Kapitel 11.4)
Klemmleiste «logische Eingänge»
ISIS - 331260D
