6.3- Anzeige des Funkkanals des Empfängers /
Empfängermoduls
Durch dieses Verfahren kann man den vom Sender benutzten
Funkkanal in Erfahrung bringen.
Empfänger ISRA
oder Empfänger-
modul des
Transceivers IST
Empfänger
ISRS
Schritt
1
Empfänger oder Transceiver ausschalten
Die Reiter JP1 und JP2 anbringen
2
Anschliessend den Empfänger oder
Empfängermodul einschalten

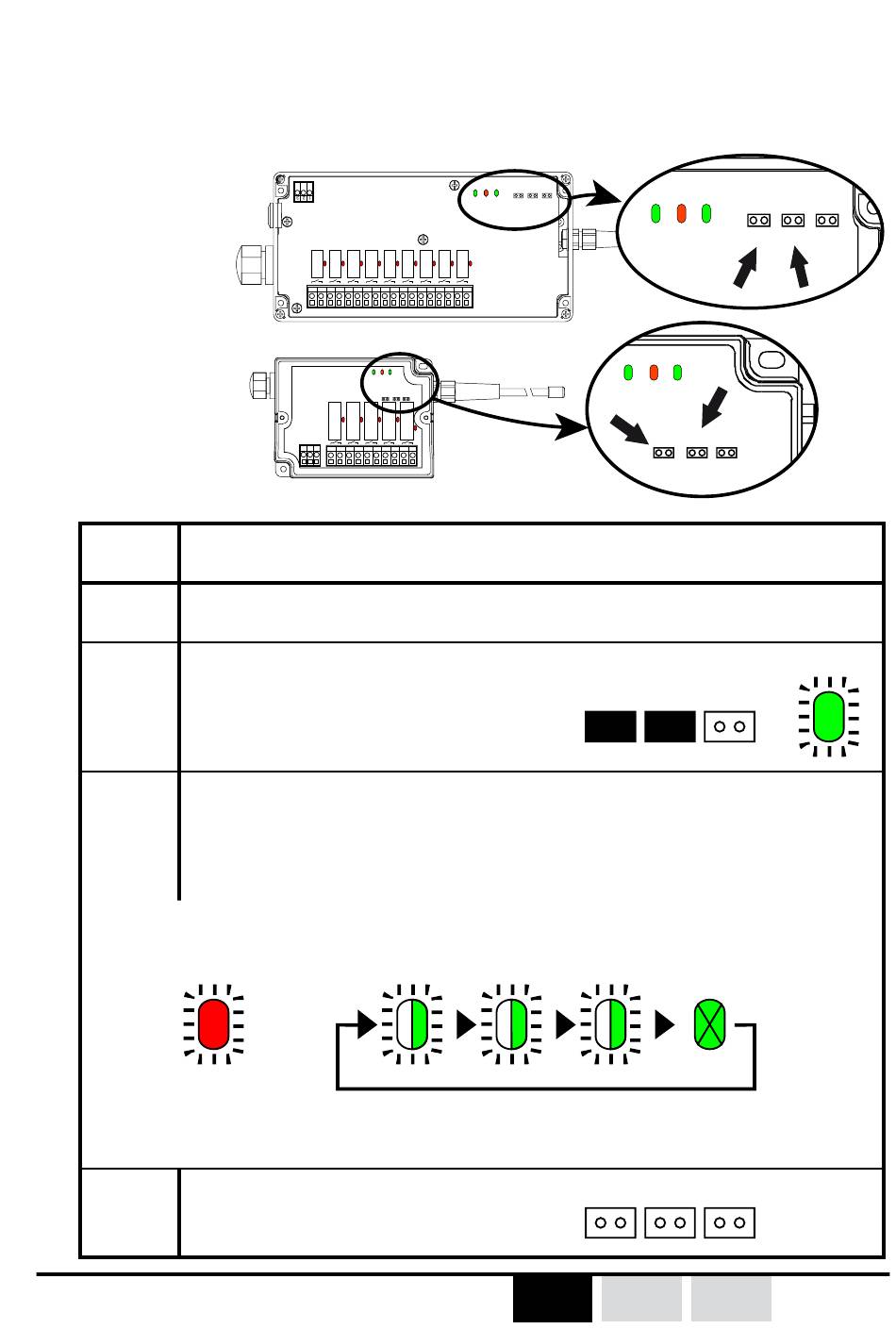

Die Anzeige des derzeitig vom Empfänger benutzten
Funkkanals erfolgt über die LED V2 und V3
3
V2 gibt die Zehner an, wenn sie leuchtet = 10, wenn sie aus ist = 0
V3 gibt die Einheiten durch die Anzahl des Blinkens an
Beispiel :
V2
Funkkanal : 10 + 3 = 13 , Frequenz 434,300 MHz
Empfänger oder Transceiver
4
ausschalten. Reiter JP1 und JP2
entfernen
ISIS - 331260D
