7.2- Condition d'installation des produits

Dans la mesure où plusieurs systèmes radio cohabitent sur un
même site, il convient de prendre des précautions d'installation.
Pour cela veuillez respecter les règles décrites ci-après.
Note : Ces conditions s'appliquent pour toutes puissances ou
modes d'émission des émetteurs ou transmetteurs ISIS.

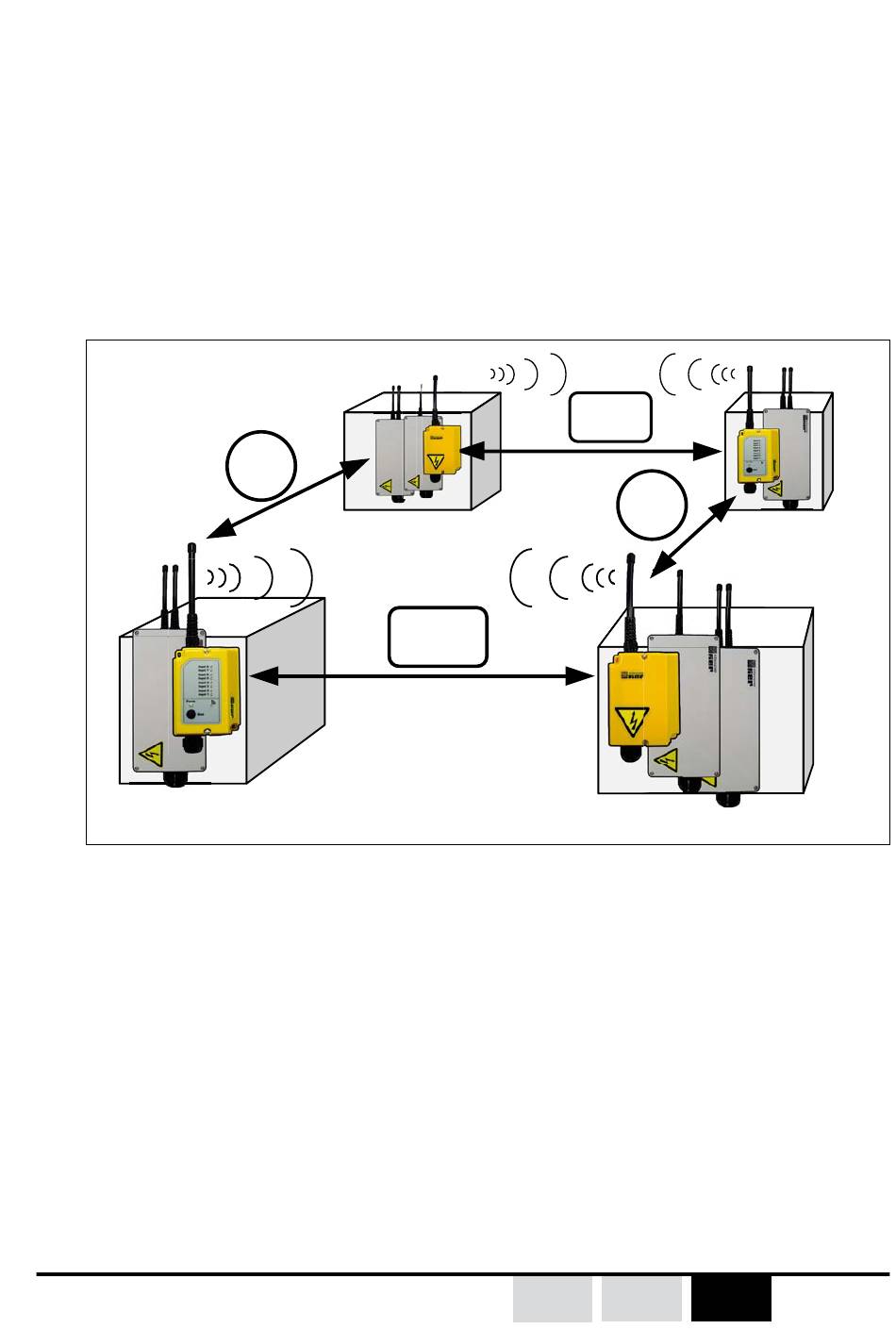

7.2.1- Condition à respecter entre 2 ensembles ISIS de
même puissance (1 ou 10mw)
E1
Condition 1 :
Condition 2 :
La distance à respecter «d1» ou «d2» est liée à l'écart entre les
canaux radio et la portée P1 ou P2 .
Le graphique en page suivante permet la bonne mise en place des
éléments.
ISIS - 331260D
d1
E4
P1
Prévoir au minimum 2 canaux radio d'écart entre les 2
ensembles ISIS (Exemple : canal n°5 pour l'ensemble
E1-E2 et canal radio n°7 pour l'ensemble E3-E4)
Prévoir une distance minimum «d1» entre l'émetteur
ou transmetteur E1 et le récepteur ou transmetteur
E2 et «d2» entre l'émetteur ou transmetteur E3 et le
récepteur ou transmetteur E4.
revision02
P2
d2
E2 2
DE EN
E3
FR
