V 3b E
3a 2

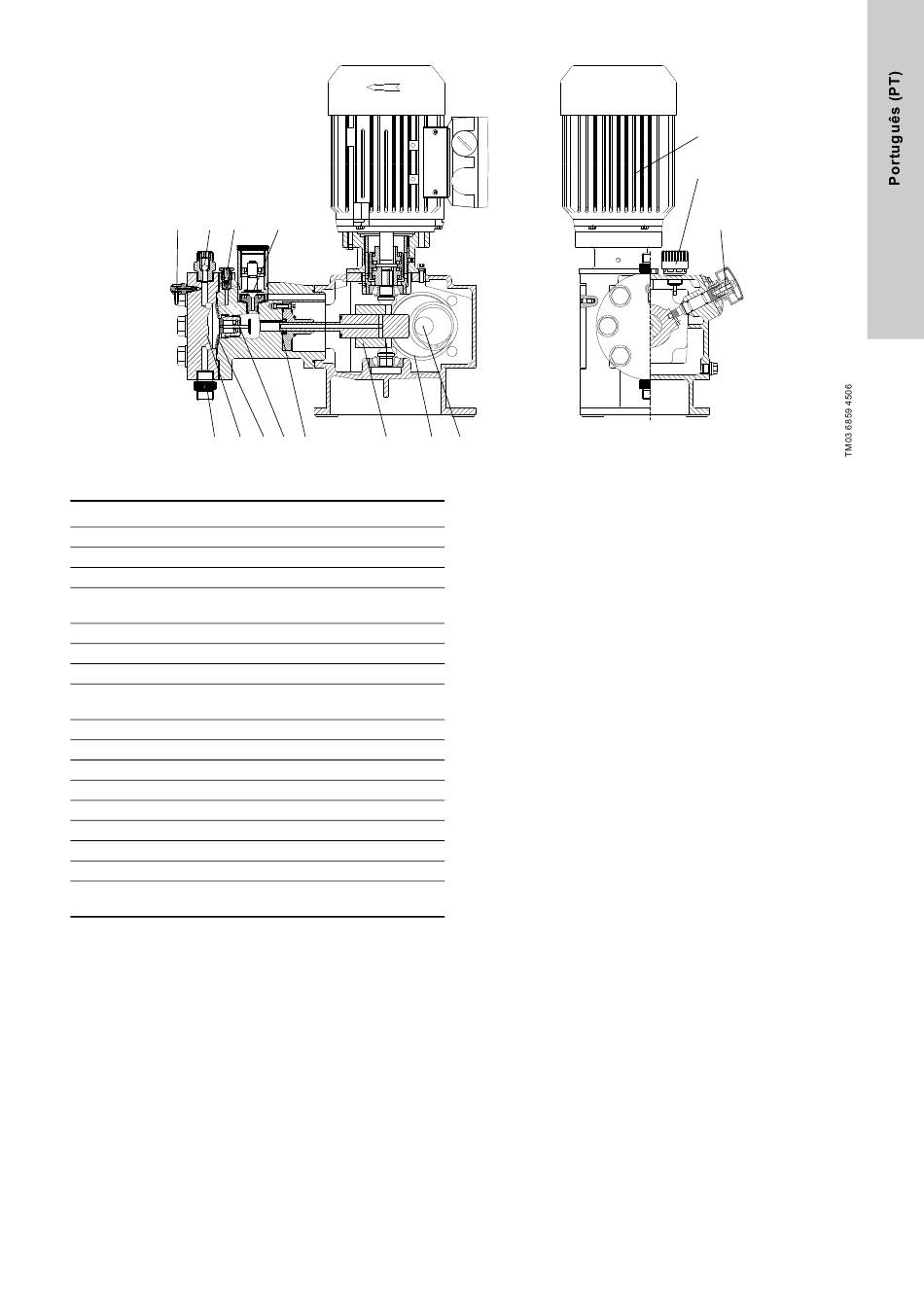

Fig. 6 DMH 288
Pos. Componentes
1p Motor
2p Parafuso sem-fim
3p Excêntrico
Mola recuperadora
4p
(não em tamanho de accionamento 3)
5p Taco deslizante
6p Êmbolo
7p Manivela
Válvula de sobrepressão e de desgaseificação combi-
M
nada
E Válvula de purga
9p Sistema de protecção da membrana (AMS)
Q Membrana doseadora
2 Cabeça doseadora
V Parafuso de purga da cabeça doseadora
3a Válvula de aspiração
3b Válvula de descarga
L Botão de ajuste do comprimento do curso
Parafuso de enchimento de óleo com vareta do
F
nível de óleo
M
Q 9p 6p 5p 2p 3p
1p
F
L
375
