5. "MasterLevel=" apparaît sur l'afficheur. Utilisez
la molette TIME/VALUE pour ajuster le volume
du son qui sort par les prises MASTER. Cette
valeur est liée au fader maître sur le panneau
frontal.
6. Appuyez sur PARAMETER [
7. "Master Bal=" apparaît sur l'afficheur. Utilisez la
molette TIME/VALUE pour régler la balance
gauche/droite du son qui sort par les prises
MASTER.
8. Appuyez sur [PLAY (DISPLAY)]. L'appareil se
remet en mode lecture.
Prises AUX
1. Maintenez enfoncé [SHIFT] et appuyez sur [EDIT
(FADER)].
2. Appuyez sur PARAMETER [
que "AUX Out =" apparaisse sur l'afficheur.
3. Déterminez ce qui doit sortir par les prises AUX
en faisant tourner la molette TIME/VALUE.

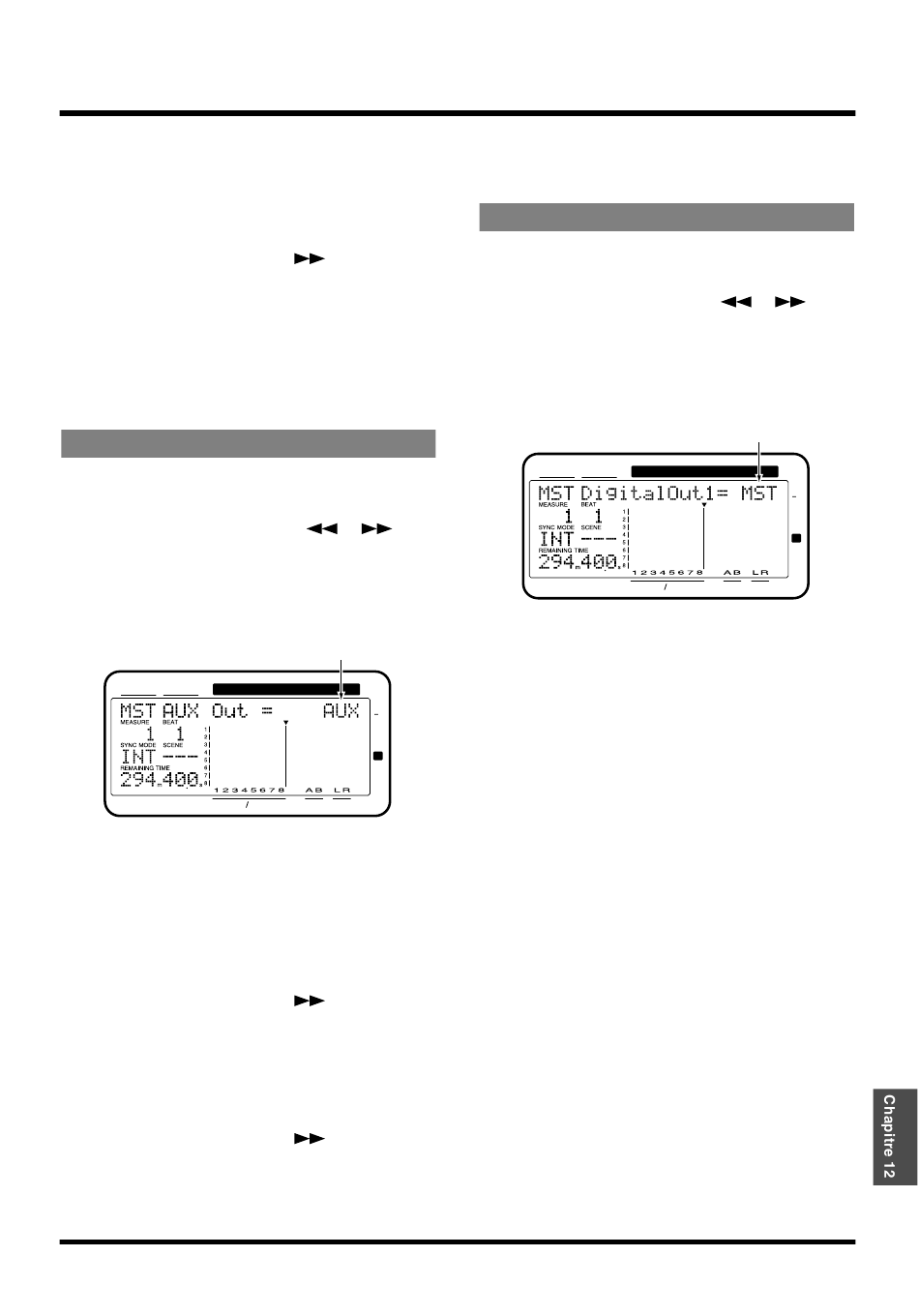

Sortie AUX (dans l'exemple, AUX)
CONDITION MARKER#
INPUT TRACK
"AUX Out"
Ceci sélectionne quels sons sortent par les prises AUX.
AUX : Les sons assignés au bus AUX.
FX1 :
Les sons assignés au bus d'EFFET 1.
FX2 :
Les sons assignés au bus d'EFFET 2.
4. Appuyez sur PARAMETER [
5. "AUX Level=" apparaît sur l'afficheur. Utilisez la
molette TIME/VALUE pour régler le volume du
son qui sort par les prises AUX. Cette valeur est
liée avec le potentiomètre AUX SEND sur le
panneau frontal.
6. Appuyez sur PARAMETER [
7. "AUX Bal=" apparaît sur l'afficheur. Utilisez la
molette TIME/VALUE pour régler l'équilibre
gauche/droite du son qui sort par les prises AUX.
].
] [
]pour
TIME
dB
0
4
12
24
48
AUX
MASTER
].
].
Chapitre 12 Autres fonctions pratiques
8. Appuyez sur [PLAY (DISPLAY)]. L'appareil se
remet en mode lecture.
Connecteurs DIGITAL OUT
1. Maintenez enfoncé [SHIFT] et appuyez sur [EDIT
(FADER)].
2. Appuyez sur PARAMETER [
que "DigitalOut1=" apparaisse sur l'afficheur.
3. Déterminez ce qui doit sortir par les connecteurs
DIGITAL OUT1 en faisant tourner la molette
TIME/VALUE.
Sortie numérique 1 (dans l'exemple, MST)
CONDITION MARKER#
INPUT TRACK
"DOUT1" (DIGITAL OUT1)
Ceci sélectionne les sons qui sortent par le connecteur
coaxial DIGITAL OUT1.
MST : Les mêmes sons qui sortent par les jacks
MASTER (bus MIX).
AUX : Les sons assignés au bus AUX.
FX1 :
Les sons assignés au bus d'EFFET 1.
FX2 :
Les sons assignés au bus d'EFFET 2.
1-2 :
Les sons assignés aux pistes 1–2.
3-4 :
Les sons assignés aux pistes 3–4.
5-6 :
Les sons assignés aux pistes 5–6.
7-8 :
Les sons assignés aux pistes 7–8.
4. Appuyez sur [PLAY (DISPLAY)]. L'appareil se
remet en mode lecture.
* Le connecteur DIGITAL OUT2 (optique) se règle de la
même façon. A l'étape 2, l'afficheur doit indiquer
"DigitalOut2".
] [
] pour
TIME
dB
0
4
12
24
48
AUX
MASTER
159
