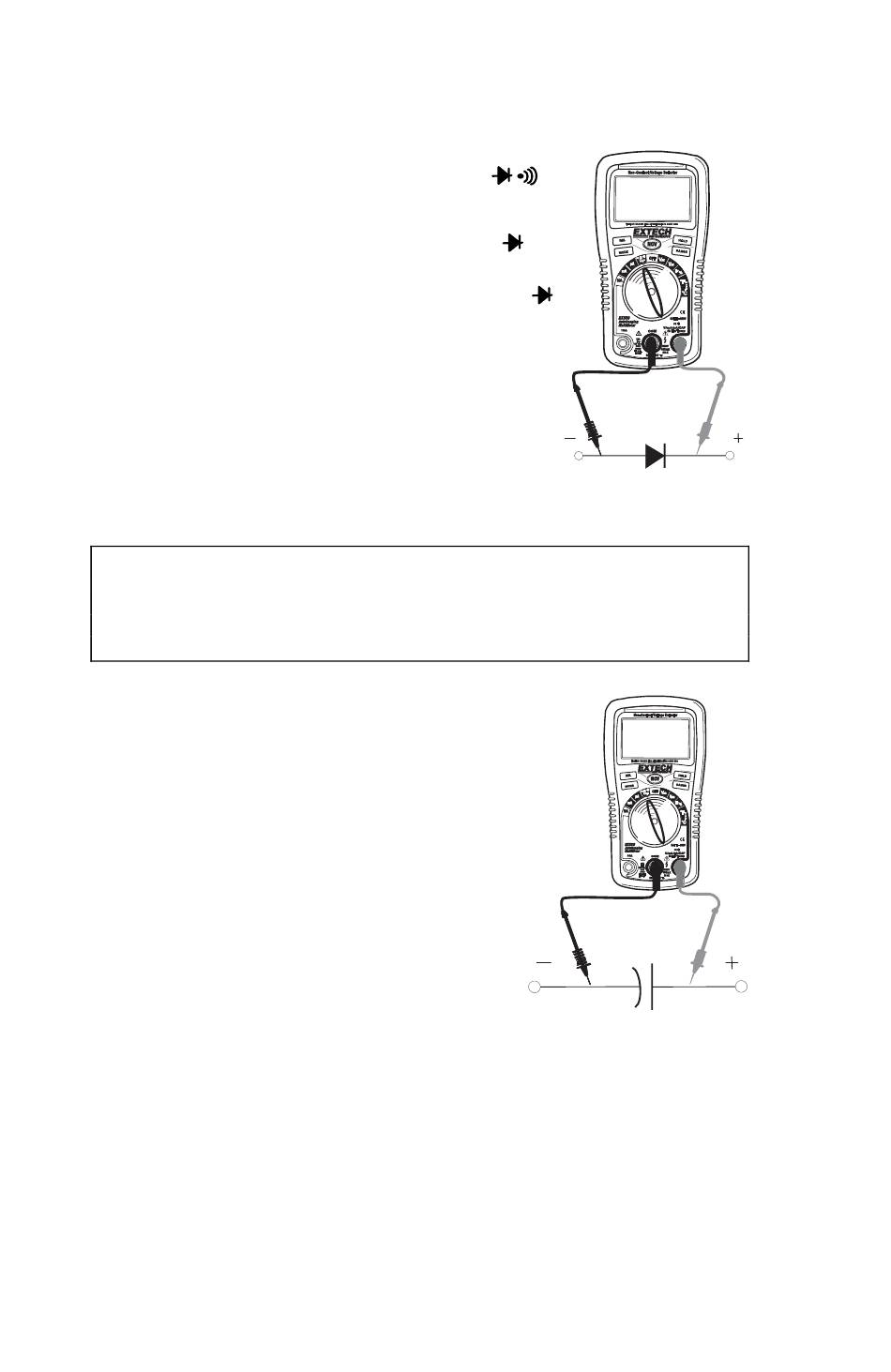

TEST DIODE

1. Réglez le bouton fonction sur la position
2. Insérez la prise banane des fils test noirs
dans la prise COM négative et insérez la prise
banana des fils test rouges dans la prise
positive.
3. Utilisez le bouton de MODE pour voir l'icône
sur l'écran.
4. Touchez les bornes test sur la diode testée.La
tension suivante indiquera typiquement de
0.400 à 0.700V. La tension inverse indiquera
« OL ». De courts appareils indiqueront près
de 0V et un appareil ouvert indiquera « OL »
dans les deux polarités.
MESURES DE CAPACITE
ATTENTION :
Pour éviter un choc électrique, déconnectez le courant de l'appareil testé
et déchargez toutes les capacités avant de prendre une des mesures de
capacité.
Retirez les piles et débranchez les cordes de la ligne.
1. Réglez le bouton de fonction rotative sur
la position CAP.
2. Insérez la prise banane des fils test noirs
dans la prise COM négative.
3. Insérez la prise banane des fils test
rouges dans la prise positive CAP.
4. Touchez les fils test dans le
condensateur pour être testé.
5. Le test peut prendre plus de 3 minutes ou
plus pour de plus grands condensateurs
à charger. Attendez jusqu'à ce que la
lecture s'établisse avant de finir le test.
6. Lire la valeur de la capacité sur l'écran.
11 EX330-EU-FR V4.2 01/08
