Installation
4.1.7
Kranausleger (optional)

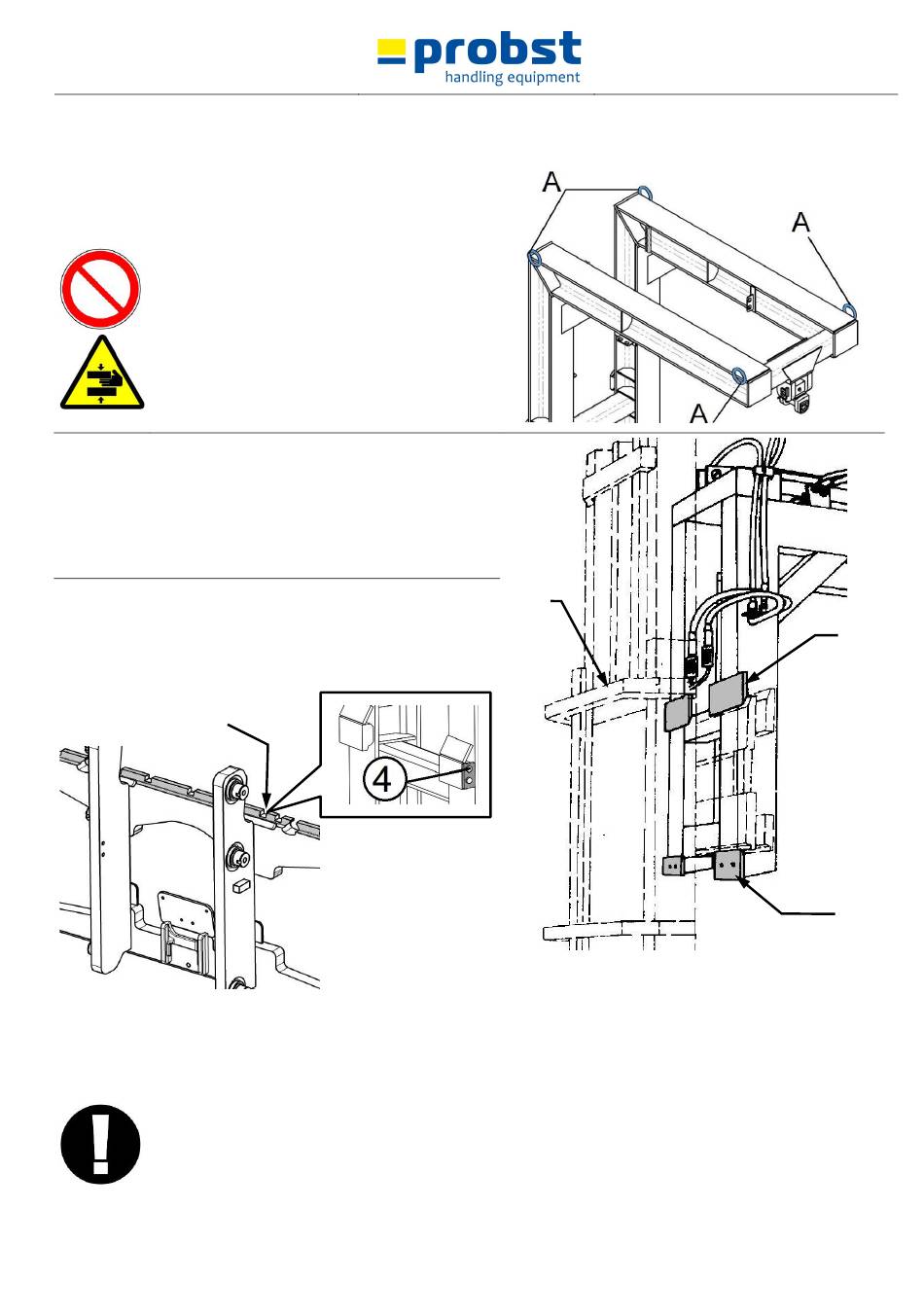

Der Kranausleger verfügt über 4 Einhängeösen (A), um diesen
mit geeigneten Ketten/Hebebändern (mit Hilfe eines
entsprechenden Hebezeuges) anzuheben - zur Positionierung
am Gabelstapler, an welchem er später montiert werden soll.
Beim Anheben und Transportieren des
Kranauslegers dürfen sich keine Personen in
unmittelbarer Nähe befinden. Der Aufenthalt
unter schwebender Last ist verboten!
Achtung bei Montagearbeiten Quetschgefahr der
Hände!
Um den Kranausleger am Gabelstapler zu montieren, positioniert
man das Hubschild ① des Gabelstaplers unter die oberen
Befestigungspratzen ② des Kranauslegers und befestigt
anschließend die unteren Befestigungspratzen ③ am Hubschild
①, mit den beiliegenden Befestigungsschrauben.
Achtung: maximal zulässiges Drehmoment der
Befestigungsschrauben beachten!
Bei der Montage des Kranauslegers ist darauf zu achten, dass
dieser (soweit wie möglich) mittig am Hubschild ① positioniert
wird und dass die Verrutschsicherung ④ in die nächst möglichen
Nut ⑤ am Hubschild ① zum Einsatz kommt.
⑤
4.1.8
Lastschwerpunkt
•
Bei der Dimensionierung des Staplers geht man davon aus, dass im normalen Fahrbetrieb der
Aufhängepunkt ganz eingezogen ist und somit nur ein geringer Lastschwerpunktabstand vorhanden ist.
•
Durch Anbaugeräte und vor allem durch den Einsatz einer Verschiebeausrüstung VA, wird der
Lastschwerpunktabstand vergrößert, wodurch die Tragfähigkeit des Gabelstaplers reduziert wird.
•
Lediglich mit Last ~10 cm über einer Abstellfläche (z.B. Ladefläche eines LKWs) und bei Stillstand des
Staplers, darf der Aufhängepunkt hydraulisch nach vorne verschoben werden, um das Paket abzusetzen.
•
Nach dem Absetzen muss der Aufhängepunkt (die Verschiebeausrüstung VA) sofort wieder eingezogen
werden.
5720.0030
①
V7
13 / 19
②
③
DE
