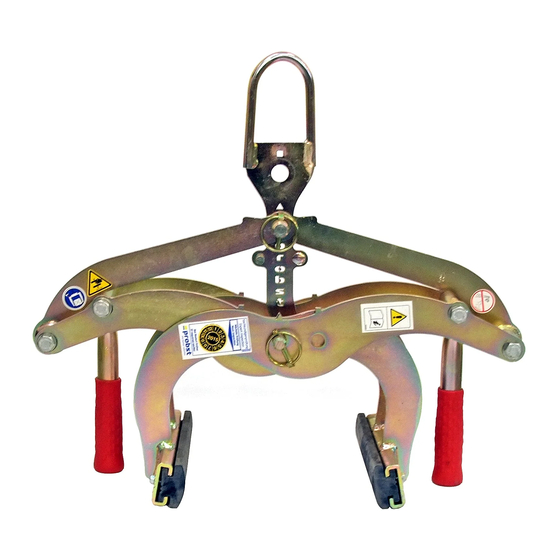

EXG-MAXI

Betriebsanleitung

Operating Instructions

Instructions d'emploi

Istruzioni d'uso

Bedrijfshandleiding

Instrukcja Obsługi

Instrucciones de uso

53100392

Sommaire des Matières pour probst EXG-MAXI

Page 1 EXG-MAXI Betriebsanleitung Operating Instructions Instructions d'emploi Istruzioni d’uso Bedrijfshandleiding Instrukcja Obsługi Instrucciones de uso 53100392...
Page 5 EXG-MAXI Betriebsanleitung 53100392 Original Betriebsanleitung...
Page 6 Störungsbeseitigung ........................17 Reparaturen ........................... 18 Prüfungspflicht ..........................18 Hinweis zum Typenschild ....................... 19 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ............19 Entsorgung / Recycling von Geräten und Maschinen ..............19 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100392...
Page 7 DIN EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 19.03.2024..............(Eric Wilhelm, Geschäftsführer) 53100392...
Page 8 Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge.
Page 9 Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm 29040209 Ø 50 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø 50 mm 29040211 Ø...
Page 10 Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •...
Page 11 Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •...
Page 12 Bordsteinen und wird mittels Schlupf oder Kette an ein Trägergerät angehängt (Ladekran, Minibagger, etc.) und kann so maschinell von einer Person bedient werden. Da das Gerät (EASYGRIP EXG-MAXI) mit zwei Handgriffen ausgestattet ist, eignet es sich auch für den manuellen Betrieb (durch zwei Personen).
Page 13 Allgemeines NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw. unterschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
Page 14 Allgemeines Übersicht und Aufbau Einhängeöse für Trägergerät Verriegelungshaken (zum Transport des Gerätes ohne Greifgut) Versteckung für Greifbereich Handgriff (für manuellen Betrieb) Gummigreifbacken Steckbolzen mit Klappsplint Höhenverstellbare Auflage Steckbolzen mit Klappsplint Abb.1 Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen. 53100392 10 / 19...
Page 15 Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei...
Page 16 Installation 4.1.3 Einstecktaschen (optional) Um eine sichere Verbindung zwischen dem Gabelstapler und der Einstecktasche (3) herzustellen, fährt man mit den Gabelstapler-Zinken (1) in die Einstecktasche (3) hinein. Danach arretiert man diese entweder mittels Arretierungsschrauben (2), welche durch eine vorzusehende Bohrung in die Stapler-Zinken (1) gesteckt wird, oder mittels einer Kette oder eines Seils (4), das durch die Ösen an den Einstecktasche (3) und um den Gabelträger () gelegt werden muss.
Page 17 Einstellungen Einstellungen Greifbereichseinstellung Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt werden. Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände! 5.1.1 Greifbereich 1: von 0 bis 250 mm (Kennzeichnung Dreieck ) • Für diesen Greifbereich müssen die Dreieck -Kennzeichnungen an den Greifarmen (in der Mitte des Gerätes) deckungsgleich sein (Abb.
Page 18 Einstellungen        Abb. 3 Abb. 2 Nachdem der Greifbereich eingestellt wurde, muss das Gerät wieder mit dem Steckbolzen mit Klappsplint (8) bzw. mit Steckbolzen mit Klappsplint (6) gesichert werden. Einstellung der höhenverstellbaren Auflage Die Höhenverstellbare Auflage darf niemals eingebaut, ausgebaut oder in der Höhe verstellt werden, während das Gerät aufgehängt ist.
Page 19 Bedienung Bedienung Allgemein • Das Gerät (EASYGRIP EXG-MAXI), wie beschrieben, mit dem Trägergerät verbinden oder für die manuelle Bedienung (durch 2 Personen) an den dafür vorgesehenen Handgriffen anfassen. • Das Gerät mittig auf das Greifgut (z.B. Bordstein) auflegen. • Verriegelungshaken (2) freigeben und das Gerät kann mit dem Greifgut angehoben und transportiert werden.
Page 20 Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann.
Page 21 Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Es ist der falsche Greifbereich Greifbereich entsprechend der zu (optional) eingestellt transportierenden Güter einstellen...
Page 22 • Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“...
Page 23 (z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen...
Page 24 (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden. per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
Page 25 EXG-MAXI Operating Instructions 53100392 Translation of original operating instructions...
Page 26 Safety procedures .......................... 18 Hints to the type plate ........................19 Hints to the renting/leasing of PROBST devices ................19 Disposal / recycling of devices and machines .................. 19 We hereby reserve the right to make changes to the information and illustrations in the operating instructions.
Page 27 Address: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Authorized person for UK-documentation: Name: Nigel Hughes Address: Probst Ltd ; Unit 2 Fletcher House; Stafford Park 17; Telford Shropshire TF3 3DG, United Kingdom Signature, information to the subscriber: Erdmannhausen, 19.03.2024................(Eric Wilhelm, Managing Director)
Page 28 Safety Safety Safety symbols Danger to life! Identifies imminent hazard. If you do not avoid the hazard, death or severe injury will result. Hazardous situation! Identifies a potentially hazardous situation. If you do not avoid the situation, injury or damage to property can result.
Page 29 Safety Safety Marking PROHIBITION SIGN Symbol Meaning Order-No. Size 29040210 Ø 30 mm It is not allowed to stand under hanging loads. Danger to life! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm The transportation of non-rectangular goods is not allowed! 29040212 Ø...
Page 30 Safety Personal safety requirements Each operator must have read and understood the operating instructions (and all safety instructions). Only qualified, authorized personal is allowed to operate the device and all devices which are connected (lifting device/carrier). The manual guiding is only allowed for devices with handles. Otherwise there is a risk of injury to the hands! Protective equipment •...
Page 31 Safety Safety procedures 2.9.1 General • The use of the device is only permitted in proximity to the ground. Do not swing it over people heads. • The stay under lifted load is forbidden. Danger to Life! • The manual guiding of the device is only allowed at the handles. •...
Page 32 (e.g. loading crane mini-excavator) and can the operated mechanically by one person. The device (EASYGRIP EXG-MAXI) is equipped with two handles and thus is also suitable for a two- man manual operation.
Page 33 General NOT ALLOWED ACTIVITIES: Unauthorized alterations of the device and the use of any self-made additional equipment could cause danger and are therefore forbidden! Carrying capacities / working load limits(WLL) of the device must not be exceeded and nominal widths/gripping ranges must not be exceeded or fallen below. All unauthorized transports with the device are strictly prohibited: •...
Page 34 General Survey and construction Suspension lug for support frame Locking hook (to transport the device without a gripping good) Adjusting hole for gripping range Handle (for manual operation) Rubber grippers Plug bolt with linchpin Hight-adjustalbe support Plug bolt with linchpin Fig.1 Technical data The exact technical data (carrying capacity / working load limit (WLL), dead weight, etc.) are listed on the type plate.
Page 35 Installation Installation Mechanical connection Use only original accessories, in case of doubt consult the manufacturer. Take care that the carrying capacity / working load limit (WLL) of the lifting device/carrier is not exceeded, through the load of the device, the optional attaching devices (turning device, fork sleeves, crane boom etc.) and the additional load of the gripping goods! Gripping devices always have to be gimballed, so they can swing freely in any position.
Page 36 Installation 4.1.3 Fork sleeves (optional) In order to connect the forklift truck and the fork sleeve (3), the forklift truck forks (1) are inserted into the fork sleeve (3). The forks (1) are locked either by using the locking screws (2), which are inserted through a hole in the forks (1), or by using a chain or rope, which must be placed through the eyelet on the fork sleeve (3) and around the fork carrier ().
Page 37 Adjustments Adjustments Adjustment of gripping range Before the product can be lifted and transported, the gripping range has to be adjusted to the dimensions of the product. Caution while adjusting of the gripping range. There is danger of injuring the hands! 5.1.1 Gripping range 1: from 0 mm to 250 mm (0-9¾”) (triangle marking) •...
Page 38 Adjustments        Fig. 3 Fig. 2 After the gripping range is adjusted, the device must be secured again with the plug bolt with linchpin (8) or rather with plug bolt with linchpin (6). 5.1.3 Adjustment of the height adjustable support Never mount, dismount or adjust the support while the device is hanging from a crane.
Page 39 Operation Operation General • Connect the device (EASYGRIP EXG- MAXI) as described, with the support frame or use the handle for manual operation by 2 persons at the handles. • Position the device centrically on the gripping good (e.g. kerb stone). •...
Page 40 Maintenance and care Maintenance and care Maintenance To ensure the correct function, safety and service life of the device the following points must be executed in the maintenance interval. Used only original spare parts, otherwise the warranty expires. All operations may only be made in closed state of the device! For all operations you have to make sure, that the device will not close unintended.
Page 41 Maintenance and care Trouble shooting ERROR CAUSE REPAIR The clamping-power is not big enough, the load is slipping out optional • • The grippers are worn Replace the grippers optional • • The maximum load is exceed Reduce the weight of. the load •...
Page 42 • The corresponding legal regulations and the regulations of the declaration of conformity must be observed! • The expert inspection can also be done by the manufacturer Probst GmbH. Contact us at: service@probst-handling.de • We recommend affixing the inspection sticker "„Sachkundigenprüfung / Expert inspection" in a clearly visible place (order no.: 2904.0056+Tüv sticker with year number) after the inspection has...
Page 43 Example: Hints to the renting/leasing of PROBST devices With every renting/leasing of PROBST devices the original operating instructions must be included unconditionally (in deviation of the user´s country's language, the respective translations of the original operating instructions must be delivered additionally)!
Page 44 After each completed performance of a maintenance interval the included form must be fill out, stamped, signed and send back to us immediately. via e-mail to service@probst-handling.de / via fax or post Operator: _ _ _ _ _ _ _ _ _ _ _ _ _...
Page 45 EXG-MAXI Instructions d'emploi 53100392 Traduction des instructions d'emploi originales...
Page 46 Devoir de contrôle .......................... 18 Informations concernant la plaque signalétique ................19 Remarque concernant la location/le prêt des engins PROBST ............. 19 Elimination / recyclage des appareils et des machines ..............19 Nous nous réservons le droit de modifier les informations et les illustrations du mode d'emploi.
Page 47 Sécurité des machines ― Distances de sécurité empêchant les membres supérieurs et inférieurs d'atteindre les zones dangereuses. Personne autorise pour EC-documentation: Nom: Jean Holderied Adresse: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, informations ou signataire : Erdmannhausen, 19.03.2024................(Eric Wilhelm, Directeur général)
Page 48 Sécurité Sécurité Instructions de sécurité Danger mortel ! Indique un danger. Si elle n'est pas évitée, elle peut entraîner la mort et des blessures graves. Situation dangereuse ! Indique une situation dangereuse. Le fait de ne pas l'éviter peut entraîner des blessures ou des dommages matériels.
Page 49 Sécurité Signalisation de sécurité PANNEAUX D’INTERDICTION Symbole Signification Réf. Taille 29040210 Ø30 mm Ne jamais se placer sous une charge suspendue. 29040209 Ø50 mm Danger de mort ! 29040204 Ø80 mm 29040213 Ø30 mm Interdiction de saisir des produits coniques. 29040212 Ø50 mm 29040211...
Page 50 Sécurité Mesures de sécurité personnelle • Chaque opérateur doit avoir lu et assimilé la notice d’instructions de l’appareil, ainsi que les règles de sécurité. • L'appareil et tous les appareils sur et dans lesquels l'appareil est monté ne peuvent être utilisés que par des personnes dûment mandatées, qualifiées et habilitées.
Page 51 Sécurité Sécurité en cours de fonctionnement 2.9.1 Généralités • Les travaux avec l'appareil ne doivent être effectués que dans une zone proche du sol. Il est interdit de balancer l'appareil sur des personnes. • Il est interdit de rester sous une charge suspendue. Danger pour la vie ! •...
Page 52 Il peut être accroché à un engin porteur (grue de chargement, mini- excavatrice, etc.) à l’aide d’une chaîne ou d’une sangle, et peut donc être manœuvré par une seule personne. L’appareil (EASYGRIP EXG-MAXI) est équipé de deux poignées et peut donc également être manœuvré manuellement (par deux personnes). •...
Page 53 Généralités ACTIVITÉS INTERDITES : Toute modification non autorisée de l'appareil ou l'utilisation d'appareils supplémentaires que vous avez vous-même construits met en danger la vie et l'intégrité corporelle et est donc strictement interdite ! Les capacités de charge (WLL) de l'appareil ne doivent pas être dépassées et les diamètres nominaux/plages de préhension ne doivent pas être dépassés ou ne pas être atteints.
Page 54 Généralités Vue d´ensemble et structure Œillet d’accrochage pour engin porteur Crochet de blocage (pour transporter l’appareil sans charge) Système de réglage de l’ouverture Poignée (en cas de manutention manuelle) Mâchoires en caoutchouc Goupille de sécurité Support réglable en hauteur Goupille de sécurité Fig.1 Caractéristiques techniques Les caractéristiques techniques détaillées (par ex.
Page 55 Installation Montage sur l’appareil porteur N’utiliser que des accessoires Probst d’origine, en cas de doute prendre contact avec le fabricant. La charge admissible de l’appareil porteur /engin de levage ne doit pas être dépassée par la charge de l’appareil et des appareils rapportés (moteur vireur, poches à emboîter, potence etc.) ainsi que par la charge supplémentaire des objets à...
Page 56 Installation 4.1.3 Fourreaux (en option) Pour établir une liaison sûre entre le chariot élévateur et la poche d'insertion (3), on introduit les dents du chariot élévateur (1) dans la poche d'insertion (3). Ensuite, on les bloque soit au moyen de vis de blocage (2), qui sont introduites dans un trou à prévoir dans les dents du chariot élévateur (1), soit au moyen d'une chaîne ou d'une corde (4), qui doit être passée dans les œillets de la poche de rangement (3) et autour du tablier porte-fourche ().
Page 57 Réglage Réglage Réglage de l’ouverture Il faut d’abord régler l’ouverture adaptée avant de soulever et de déplacer une charge. Prudence lors du réglage de l’ouverture. Risque de blessures aux mains! Position d’ouverture 1 : de 0 mm à 250 mm (repère triangulaire ) •...
Page 58 Réglage        Fig. 3 Fig. 2 Une fois que l’ouverture a été réglée, l’appareil doit à nouveau être sécurisé en utilisant la goupille de sécurité (8) et la goupille de sécurité (6). Réglage du support réglable en hauteur Le support réglable en hauteur ne doit jamais être monté, démonté...
Page 59 • Positionner l’appareil (EXG- MAXI) au centre du matériau qui doit être déplacé (par ex. bordure). • Ouvrir le crochet de blocage (2), l’appareil (EXG-MAXI) peut maintenant être soulevé et transporté avec le matériau à déplacer (par ex. bordure). •...
Page 60 Maintenance et entretien Maintenance et entretien Maintenance Pour que l´appareil fonctionne parfaitement, pour assurer sa sécurité de fonctionnement et une longue durée de vie, il est impératif d’effectuer les opérations de maintenance spécifiées dans le tableau ci- dessous aux intervalles prescrits. Utiliser exclusivement des pièces de rechange d’origine ;...
Page 61 Maintenance et entretien Élimination des dérangements DÉRANGEMENT CAUSE DÉPANNAGE La force de serrage est insuffisante, la charge glisse. optional • • Les mâchoires sont usées. Remplacer les mâchoires. optional • • La charge est supérieure à celle Réduire la charge autorisée.
Page 62 Observer les prescriptions correspondantes des associations professionnelles déclaration de conformité. • Le contrôle expert peut également être effectué par le fabricant Probst GmbH. Contactez-nous à : service@probst-handling.de • Lorsqu’un contrôle a été effectué et que les déficiences ont été réparées sur l´appareil, nous conseillons d’apposer la plaquette „CONTRÔLE DE SÉCURITÉ“...
Page 63 Exemple: Remarque concernant la location/le prêt des engins PROBST Lors de chaque location/prêt d’un engin PROBST, les instructions d’emploi originales correspondantes doivent impérativement être jointes (si la langue n’est pas celle de l’utilisateur, une traduction des instructions d’emploi originales dans la langue adéquate doit être fournie) ! Elimination / recyclage des appareils et des machines Le produit ne doit être mis hors service et préparé...
Page 64 (signée et revêtue de votre cachet). par email à: service@probst-handling.de / par fax ou par courier. Opéateur: _ _ _ _ _ _ _ _ _ _ _ _ _ Modèle:...
Page 65 EXG-MAXI Istruzioni d’uso 53100392 Traduzione delle istruzioni d'uso originali...
Page 66 Procedure di sicurezza ........................18 Indicazioni per l’etichetta identificativa ................... 19 Indicazioni per il noleggio/leasing di attrezzature PROBST............19 Smaltimento / riciclaggio di apparecchi e macchinari ..............19 Ci riserviamo il diritto di apportare modifiche alle informazioni e alle illustrazioni delle istruzioni per l'uso.
Page 67 Sicurezza della macchina ― Distanza di sicurezza al fine di evitare pericolo di passaggio sotto e basso carichi sospesi. Persona autorizzata per CE-documentazione: Nome: Jean Holderied Indirizzo: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Firma, dati del sottoscrivente: Erdmannhausen, 19.03.2024................(Eric Wilhelm, Direttore generale)
Page 68 Sicurezza Sicurezza Istruzioni di sicurezza Pericolo per la vita! Indica un pericolo. Se non viene evitato, il risultato è la morte e le lesioni gravi. Situazione pericolosa! Indica una situazione di pericolo. Se non viene evitato, possono verificarsi lesioni o danni alle cose. Proibizione! Denota un divieto.
Page 69 Sicurezza Segni di sicurezza SEGNI DI DIVIETO Simbolo Significato Articolo-N. Misura 29040210 Ø 30 mm Non calpestare mai un carico sospeso. Pericolo per la vita! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø30 mm 29040212 Ø50 mm Non è consentito il trasporto di elementi non rettangolari! 29040211 Ø80 mm 29040216...
Page 70 Sicurezza Misure di sicurezza personali • Tutti gli operatori devono aver letto e compreso le istruzioni d’uso. • Solo apersonale qualificato ed autorizzato è concesso l’utilizzo del dispositivo e delle component collegate (dispositivo di sollevamento). • La guida manual è consentita solo su dispositive con maniglie. Altrimenti c'è...
Page 71 Sicurezza Sicurezza durante l'esercizio 2.9.1 Informazioni generali • I lavori con l'apparecchio possono essere eseguiti solo in prossimità del suolo. È vietato far oscillare l'unità sulle persone. • È vietato sostare sotto un carico sospeso. Pericolo per la vita! • La guida manuale è...
Page 72 (carrello elevatore, mini escavatore, ecc.) e in questo modo l’operazione può essere effettuata da una solo operatore. Poiché l’apparecchio (EASYGRIP EXG-MAXI) è dotato di due maniglie, è adatto anche per l’utilizzo manuale (con due operatori).
Page 73 Aspetti generali ATTIVITÀ PROIBITE: Modifiche non autorizzate all'apparecchio o l'uso di altri apparecchi supplementari da voi stessi costruiti mettono in pericolo la vita e l'incolumità fisica e sono quindi severamente vietate! Le capacità di carico (WLL) di questo apparecchio non devono essere superate e le larghezze/intervalli di presa nominali non devono essere superati o non devono essere rispettati.
Page 74 Aspetti generali Panoramica e struttura Occhiello di sospensione per macchina operatrice Gancio per trasporto (per trasporto dell’apparecchio senza carico) Foro per regolazione ampiezza di presa Maniglia (per utilizzo manuale) Ganasce con tamponi in gomma Perno di sicurezza (con snodo a molla) Regolatore profondità...
Page 75 Montaggio Montaggio Connessione meccanica Utilizare solamente accessori originali, in caso di dubbio contattar eil produttore. La capacità di carico dell'apparecchio di trasporto/mezzo di sollevamento non deve essere superata dal carico dell'apparecchio, dagli accessori opzionali (motore rotante, tasca d'inserimento, braccio della gru, ecc.) e dal carico supplementare della merce di presa! I dispositivi di presa devono sempre essere fissati in modo da poter oscillare liberamente in qualsiasi posizione.
Page 76 Montaggio 4.1.3 Tasca portaforca (optional) Per stabilire un collegamento sicuro tra il carrello elevatore e la tasca di inserimento (3), i denti del carrello elevatore (1) vengono inseriti nella tasca di inserimento (3). Il bloccaggio avviene tramite viti di bloccaggio (2), inserite attraverso un foro nei denti del carrello elevatore (1), oppure tramite una catena o una corda (4), che deve essere fatta passare attraverso gli occhielli della tasca di inserimento (3) e attorno al carrello portaforche ().
Page 77 Regolazioni Regolazioni Regolazione ampiezza di presa Prima che un carico possa essere sollevato e posato, è necessario regolare l’ampiezza di presa. Attenzione durante la regolazione dell’ampiezza di presa. Pericolo di infortunio alle mani! 5.1.1 Ampiezza di presa 1: a 0 mm a 200 mm (simbolo triangolo ) •...
Page 78 Regolazioni        Fig. 3 Fig. 2 Dopo avere regolato l’ampiezza di presa, rifissare sull’apparecchio sia il perno con coppiglia (8) sia il perno di sicurezza (6). Regolazione dell’adattatore profondità di presa Non montare, smontare o effettuare mai la regolazione con pinza agganciata a macchina operatrice.
Page 79 • Posizionare l’apparecchio (EXG-MAXI) al centro del carico da sollevare (ad es. cordoli). • Un volta sbloccato il gancio di trasporto (2), l’apparecchio (EXG-Maxi) può essere sollevato e trasportato con il carico (ad es. cordolo). • Con la posa del carico, bloccare nuovamente il gancio di trasporto (2), in modo che l’apparecchio aperto (EXG-MAXI) possa essere risollevato senza carico.
Page 80 Cura e manutenzione Cura e manutenzione Manutenzione Affinché l'apparecchio funzioni perfettamente e per garantire la sua sicurezza ed una lunga durata, è necessario effettuare le operazioni di manutenzione precisate nella tabella qui di seguito agli intervalli prescritti. Utilizzare solo parti di ricambio originali, altrimenti decade la garanzia. Per tutti i servizi di manutenzione l’apparecchio deve essere completamente spento!!! Per tutte le operazioni bisogna assicurarsi che l’apparecchio non si chiuda inavvertitamente.
Page 81 Cura e manutenzione Risoluzione dei problemi GUASTO CAUSA RIMEDIO La forza di presa è insufficiente ed il carico scivola. • • Le ganasce della pinza presentano Sostituire le ganasce tracce di usura • • Il carico è superiore al peso Ridurre il peso del carico massimo consentito trasportato...
Page 82 • Rispettare le disposizioni previste in materia dalle norme CE indicate nel certificato di conformità!! • L'ispezione peritale può essere eseguita anche dal produttore Probst GmbH. Contattateci all'indirizzo: service@probst-handling.de • Dopo l'esecuzione del controllo e l'eliminazione delle anomalie riscontrate sull'apparecchio raccomandiamo di applicare in un punto ben visibile la targhetta “Sachkundigenprüfung / Expert...
Page 83 Esempio: Indicazioni per il noleggio/leasing di attrezzature PROBST Ad ogni noleggio/leasing delle attrezzature PROBST è obbligatorio includere le istruzioni d’uso originali (a seconda della lingua del paese dell’utilizzatore, verrà fornita in aggiunta la traduzione delle istruzioni d’uso originali)! Smaltimento / riciclaggio di apparecchi e macchinari Il prodotto può...
Page 84 (presso un officina specializzata). Dopo ogni intervento di manutenzione il seguente modulo deve essere compilato, timbrato e firmato e spedito a noi immediatamente. via e-mail a: service@probst-handling.de / via fax o post Operatore: _ _ _ _ _ _ _ _ _ _ _ _ _...
Page 85 EXG-MAXI Bedrijfshandleiding 53100392 Vertaling van de originele bedieningshandleiding...
Page 86 Reparaties ............................18 Controleplicht ..........................18 Instructie m.b.t. het typeplaatje ...................... 19 Instructie m.b.t. verhuur/uitlenen van PROBST apparaten ............19 Verwijdering / recycling van apparatuur en machines ..............19 Wijzigingen van de informatie en afbeeldingen in de gebruiksaanwijzing voorbehouden. 53100392...
Page 87 Zekerheid van machines ― Zekerheidsafstand voor het vermijden van gevaarlijke delen met het boven en onder lichaam Autoriseerde persoon voor EC-dokumentatie: Naam: Jean Holderied Adres: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Handtekening, gegevens over ondertekenaar: Erdmannhausen, 19.03.2024................(Eric Wilhelm, Managing Director)
Page 88 Veiligheid Veiligheid Veiligheidsinstructies Sterfelijk gevaar! Geeft een gevaar aan. Als dit niet wordt vermeden, zijn de dood en ernstige verwondingen het gevolg. Gevaarlijke situatie! Geeft een gevaarlijke situatie aan. Als dit niet wordt vermeden, kan dit leiden tot letsel of schade aan eigendommen.
Page 89 Veiligheid Veiligheidsaanduidingen VERBODSTEKENS Symbool Betekenis Bestel-Nr. Formaat 29040210 Ø30 mm Nooit onder een zwevende last gaan staan. Levensgevaar! 29040209 Ø50 mm 29040204 Ø80 mm 29040213 Ø 30 mm 29040212 Ø 50 mm Er mogen geen kegelvormige goederen worden vastgepakt. 29040211 Ø...
Page 90 Veiligheid Persoonlijke veiligheidsmaatregelen • Elk persoon die het apaparaat bedient moet van tevoren de bedieningshandleiding voor de Easy Clean met de veiligheidsvoorschriften hebben gelezen en begrepen. • Het apparaat en alle daarmee verbonden apparaten die in het appraat in/aangebouwd zijn, mogen enkel door door personeel worden bediend die hiervoor gekwalificeerd en gecertificeerd zijn.
Page 91 Veiligheid Veiligheid tijdens bedrijf 2.9.1 Algemene informatie • Werkzaamheden met het apparaat mogen alleen worden uitgevoerd in een gebied dicht bij de grond. Het is verboden om het apparaat over personen heen te zwaaien. • Het is verboden om onder een hangende lading te blijven. Gevaar voor het leven! •...
Page 92 Algemeen Gebruik volgens de voorschriften Het apparaat (EASYGRIP EXG-MAXI) is uitsluitend geschikt voor het grijpen van parallelle, egale en niet conische betonelementen, zoals bijvoorbeeld borders, stelplaten, trapelementen en trottoirbanden en wordt door middel van een mof of ketting aan een draagapparaat gehangen (laadkraan, minibagger, enz.) en kan op deze wijze machinaal door één persoon worden bediend.
Page 93 Algemeen NIET TOEGESTANE ACTIVITEITEN: Ongeoorloofde wijzigingen aan het toestel of het gebruik van zelfgemaakte extra voorzieningen brengen het leven van personen in gevaar en zijn daarom ten strengste verboden! De draagvermogens (WLL) van het toestel mogen niet worden overschreden en de nominale breedten/grijperbereiken mogen niet worden overschreden of niet worden onderschreden.
Page 94 Algemeen Overzicht en opbouw Inhangogen voor draagapparaat Vergrendelingshaak (voor transport van het apparaat zonder grijpmateriaal) Verborgen punt voor grijpbereik Handgreep (voor handmatig bedrijf) Gummigrijper Steekbout met splitpen Hoogte instelbare systeem Steekbout met splitpen Afb.1 Technische gegevens De precieze technische gegevens (zoals draagvermogen, eigengewicht enz.) kunt u aan het bijgevoegde typeplaatje.
Page 95 Installatie Mechanische montage Gebruik alleen origineel Probst-toebehoren en overleg bij twijfel met de fabrikant. Het draagvermogen van het draagapparaat/hefgereedschap mag niet door de last van het apparaat, de aangebouwde machines (roterende motor, insteektassen, etc.) en de extra last van de...
Page 96 Installatie 4.1.3 Aan de machine gebouwdee constructie met insteekzakken (option) Om een veilige verbinding tussen de vorkheftruck en de inschuifruimte (3) tot stand te brengen, worden de heftrucktanden (1) in de inschuifruimte (3) gestoken. Ze worden dan vergrendeld met borgschroeven (2), die door een gat in de heftand (1) worden gestoken, of met een ketting of touw (4), die door de oogjes van de insteekzak (3) en rond de vorkenwagen () moet worden geleid.
Page 97 Afstelwerkzaamheden Afstelwerkzaamheden Instelling van grijpbereik Voordat grijpmateriaal kan worden opgetild en verplaatst, moet het desbetreffende grijpbereik worden ingesteld. Voorzichtig bij het instellen van het grijpbereik. Kans op verwondingen van de handen! 5.1.1 Grijpbereik 1: van 0 mm tot 250 mm (aanduiding driehoek ) •...
Page 98 Afstelwerkzaamheden        Afb. 3 Afb. 2 Nadat het grijpbereik is ingesteld, moet het apparaat weer met de steekbout met splitpen (8) c.q. met de steekbout met splitpen (6) worden geborgd. Instelling van de in de hoogte instelbare klem Het in de hoogte instelbare systeem mag nooit ingebouwd, verwijderd of in de hoogte ingesteld worden wanneer de klem opgehangen is.
Page 99 Bediening Bediening Algemeen • Het apparaat (EASYGRIP EXG-MAXI) zoals beschreven met het draagapparaat verbinden of voor de handmatige bediening (door 2 personen) vastpakken bij de daarvoor voorziene handgrepen. • Het apparaat (EASYGRIP EXG-MAXI) midden op het grijpmateriaal (bv. trottoirband) leggen.
Page 100 Onderhoud en verzorging Onderhoud en verzorging Onderhoud Om onberispelijke functie, bedrijfsveiligheid en levensduur van het toestel te garanderen, moeten de in de tabel opgesomde onderhoudswerkzaamheden volgens de aangegeven perioden worden uitgevoerd Er mogen enkel originele vervangonderdelen gebruikt worden om de garantie te kunnen behouden. Hierbij moet erop worden gelet, dat alle werkzaamheden uitsluitend buiten bedrijf mogen plaatsvinden! Om verwondingen te vermijden, moet er bij alle werkzaamheden gecontroleerd worden of het toestel...
Page 101 Onderhoud en verzorging Verhelpen van storingen STORING OORZAAK OPLOSSING De klemkracht is niet voldoende, de last glijdt weg. • • De grijpklauwen zijn versleten Grijpklauwen vernieuwen • • Draaglast is groter dan toegestaan Draaglast verminderen • • (Grijpbereik-instelling) De verkeerde grijpbereik is Grijpbereik volgens de te (optional) ingesteld...
Page 102 • De desbetreffende wettelijke bepalingen en de bepalingen van de conformiteitsverklaring dienen in acht te worden genomen! • De keuring door een deskundige kan ook door de fabrikant Probst GmbH worden gedaan. Neem contact met ons op via: service@probst-handling.de •...
Page 103 Voorbeeld: Instructie m.b.t. verhuur/uitlenen van PROBST apparaten Bij iedere uitlening/verhuur van PROBST apparaten moet absoluut de daarbij horende originele handleiding worden meegeleverd (indien de taal van het land van de betreffende gebruiker afwijkt, dient bovendien de desbetreffende vertaling van de originele handleiding te worden meegeleverd)!
Page 104 (door een geautoriseerde werkplaats) uitgevoerd werden. Na iedere onderhoudsbeurt moet het onderhoudsblad (met handtekening en stempel) onmiddellijk aan ons doorgestuurd worden. per e-mail aan: service@ probst-handling.de / per fax of post Gebruiker: _ _ _ _ _ _ _ _ _ _ _ _ _...
Page 105 EXG-MAXI Instrukcja Obsługi 53100392 Tłumaczenie oryginalnej instrukcji...
Page 106 Obowiązek przeprowadzania kontroli .................... 18 Wskazówki dotyczące tabliczki znamionowej ................19 Wskazówka dotycząca wynajmowania/wypożyczania urządzeń marki PROBST ......19 Utylizacja / recykling sprzętu i maszyn ....................19 Zastrzegamy sobie prawo do wprowadzania zmian w informacjach i ilustracjach zawartych w instrukcji obsługi.
Page 107 Bezpieczeństwo maszyn ― Odległości bezpieczeństwa uniemożliwiające sięganie kończynami górnymi i dolnymi do stref niebezpiecznych Autoryzować osoba dla EC- Dokumentacja : Nazwisko: Jean Holderied Adres: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Podpis, informacje na temat osoby podpisującej Erdmannhausen, 19.03.2024................(Eric Wilhelm, Prezes Zarządu)
Page 108 Bezpieczeństwo Bezpieczeństwo Instrukcje bezpieczeństwa Śmiertelne zagrożenie! Wskazuje na zagrożenie. Jeśli nie uda się tego uniknąć, skutkiem tego jest śmierć i poważne obrażenia. Niebezpieczna sytuacja! Wskazuje na niebezpieczną sytuację. Niezastosowanie się do tego wymogu może spowodować obrażenia ciała lub uszkodzenie mienia. Zakaz! Oznacza zakaz.
Page 109 Bezpieczeństwo Znaki bezpieczeństwa ZNAKI ZAKAZU Wielkość Symbol Znaczenie Nr zam. 29040210 Ø30 mm Nigdy nie stawać pod wiszącymi ciężarami. Niebezpieczeństwo 29040209 Ø50 mm dla życia! 29040204 Ø80 mm 29040213 Ø30 mm Przenoszenie nie prostokątnych towarów jest zakazane! 29040212 Ø50 mm 29040211 Ø80 mm 29040216...
Page 110 Bezpieczeństwo Środki bezpieczeństwa osobistego • Każdy operator musi przeczytać i zrozumieć instrukcję obsługi dla urządzenia i zawarte w niej przepisy bezpieczeństwa. • Urządzenie i wszystkie urządzenia nadrzędne, w/do których urządzenie jest zamontowane, mogą być użytkowane wyłącznie przez osoby wykwalifikowane i posiadające odpowiednie pozwolenie. •...
Page 111 Bezpieczeństwo Bezpieczeństwo podczas pracy 2.9.1 Informacje ogólne • Praca z urządzeniem może być wykonywana tylko w obszarze przylegającym do ziemi. Obracanie urządzenia nad osobami jest zabronione. • Pobyt pod zawieszonym ładunkiem jest zabroniony. Śmiertelne zagrożenie! • Prowadzenie ręczne jest dozwolone tylko w przypadku urządzeń z uchwytami. •...
Page 112 ślizgu lub łańcucha (dźwig załadunkowy, minikoparka itp.) i może być obsługiwane mechanicznie przez jedną osobę. Ponieważ urządzenie (EASYGRIP EXG-MAXI) wyposażone jest w dwa uchwyty, nadaje się również do obsługi ręcznej (przez dwie osoby). •...
Page 113 Informacje ogólne ZABRONIONE DZIAŁANIA: Nieautoryzowane modyfikacje urządzenia lub użycie dodatkowych urządzeń, które zostały przez Państwa zbudowane, zagrażają życiu i kończynom i dlatego są surowo zabronione! Nie wolno przekraczać nośności (WLL) urządzenia i nie wolno przekraczać ani nie zmniejszać nominalnych szerokości/zakresów chwytania. Wszelkie transporty z urządzeniem, które nie są...
Page 114 Informacje ogólne Rysunek poglądowy i budowa Ucho zawieszenia dla urządzenia nośnego Hak blokujący (do transportu urządzenia bez materiału chwytającego) Ukrycie obszaru chwytnego Uchwyt (do obsługi ręcznej) gumowe szczęki chwytające Sworzeń kieszonkowy z zawleczką dzieloną Uchwyt (do obsługi ręcznej) Sworzeń kieszonkowy z zawleczką...
Page 115 Instalacja Instalacja Montaż mechaniczny Stosować wyłącznie oryginalne akcesoria Probst, w razie wątpliwości skontaktować się z producentem. Masa ładunku urządzenia, urządzeń doczepianych (silnik obrotowy, otwory pod widły, wysięgnik żurawia itp.) i ładunków pobieranych nie może przekraczać udźwigu urządzenia nośnego/podnośnika! Urządzenia chwytne muszą być zawsze zamocowane na zawieszeniu Cardana, tak aby w każdej pozycji był...
Page 116 Instalacja 4.1.3 Kieszenie na wkładki (opcja) W celu stworzenia bezpiecznego połączenia między wózkiem widłowym a kieszenią wkładaną (3), zęby wózka widłowego (1) są wkładane do kieszeni wkładanej (3). Następnie należy je zablokować albo za pomocą śrub blokujących (2), które wkłada się przez otwór w zębach wideł...
Page 117 Prace nastawcze Prace nastawcze Regulacja zakresu uchwytów Przed podniesieniem i przesunięciem chwytanego materiału należy ustawić odpowiedni zakres chwytu. Należy zachować ostrożność przy ustawianiu zakresu zacisku. Niebezpieczeństwo zranienia rąk! 5.1.1 Zakres zacisku 1: od 0 do 250 mm (oznaczenie trójkąta ) •...
Page 118 Prace nastawcze        Rys. 3 Rys. 2 Po ustawieniu zasięgu chwytaka, urządzenie należy ponownie zabezpieczyć kołkiem nasadowym ze sworzniem dzielonym (8) lub kołkiem nasadowym ze sworzniem dzielonym (6). Regulacja wspornika z regulacją wysokości Podpora o regulowanej wysokości nie może być nigdy montowana, zdejmowana lub regulowana na wysokości w czasie, gdy urządzenie jest zawieszone.
Page 119 Manipulowanie Manipulowanie Ogólna • Podłączyć urządzenie (EXG-MAXI) do uchwytu w sposób opisany powyżej lub obsługiwać je za pomocą uchwytów obsługiwanych ręcznie (przez 2 osoby). • Umieść urządzenie (EXG-MAXI) centralnie na materiale, który ma być chwytany (np. krawężnik). • Zwolnić hak blokujący (2) i urządzenie (EXG) może być podnoszone i transportowane z materiałem, który ma być...
Page 120 Konserwacja i utrzymanie Konserwacja i utrzymanie Konserwacja W celu zagwarantowania bezawaryjnej pracy i długiego okresu użytkowania urządzenia konieczne jest przeprowadzanie wymienionych w tabeli prac konserwacyjnych po upływie podanych okresów. Dozwolone jest stosowanie wyłącznie oryginalnych części zamiennych, w przeciwnym razie gwarancja traci ważność. Wszystkie prace wolno przeprowadzać...
Page 121 Konserwacja i utrzymanie Usuwanie awarii DYSTURBANCJA PRZEDSTAWICIELE LIFTING Siła zacisku jest niewystarczająca, ładunek zsuwa się. (nieobowiązkowo) Szczęki chwytaka są zużyte. Wymienić szczęki chwytaka Nośność jest większa niż (nieobowiązkowo) Zmniejszyć ładowność dopuszczalna. Ustawić zakres chwytu w zależności od Ustawienie zakresu chwytu Zły zasięg chwytu został...
Page 122 DGUV 100-500). • Przestrzegać odnoszących się do tego postanowień deklaracji zgodności! • Ekspercka kontrola może być również przeprowadzona przez producenta Probst GmbH. Skontaktuj się z nami pod adresem: service@probst-handling.de • Zalecamy, aby po przeprowadzeniu kontroli i usunięciu usterek urządzenia umieścić w dobrze widocznym miejscu plakietkę...
Page 123 (np. dźwig, wyciąg łańcuchowy, wózek widłowy, koparka...). Przykład: Wskazówka dotycząca wynajmowania/wypożyczania urządzeń marki PROBST Każde wypożyczenie/wynajęcie urządzeń marki PROBST wymaga dołączenia oryginalnej instrukcji obsługi! Jeśli w kraju użytkownika obowiązuje inny język, należy ponadto dostarczyć tłumaczenie oryginalnej instrukcji obsługi.
Page 124 (przez autoryzowany warsztat)! Po zakończeniu prac w każdym okresie serwisowym należy niezwłocznie przekazać nam zaświadczenie konserwacji (z podpisem i pieczątką). e-mailem na adres: service@probst-handling.de / faksem lub pocztą Użytkownik: _ _ _ _ _ _ _ _ _ _ _ _ _ Typ urządzenia:...
Page 125 EXG-MAXI Instrucciones de uso 53100392 Traducción de las instrucciones de uso originales...
Page 126 Obligación de comprobación ......................18 Nota sobre la placa de características ................... 19 Nota sobre el alquiler/préstamo de equipos PROBST ..............19 Eliminación/reciclaje de equipos y máquinas ................... 19 Nos reservamos el derecho a modificar la información y las ilustraciones de las instrucciones de uso.
Page 127 Seguridad de la maquinaria ― Distancia de seguridad con el fin de evitar que las extremidades superiores y inferior del cuerpo alcancen las zonas de peligro Persona autoriza por documentación: Nombre: Jean Holderied Dirección: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Firma, datos del firmante: Erdmannhausen, 19.03.2024................(Eric Wilhelm, Director General)
Page 128 Seguridad Seguridad Instrucciones de seguridad ¡Peligro mortal! Indica un peligro. Si no se evita, el resultado es la muerte y lesiones graves. ¡Situación peligrosa! Indica una situación peligrosa. Si no se evita, se pueden producir lesiones o daños a la propiedad. ¡Prohibición! Denota una prohibición.
Page 129 Seguridad Señalización de seguridad SEÑALES DE PROHIBICIÓN Símbolo Significado Nº de pedido Tamaño 29040210 Ø 30 mm No pasar nunca por debajo de una carga suspendida. 29040209 Ø 50 mm ¡Peligro de muerte! 29040204 Ø 80 mm 29040213 Ø 30 mm No se puede agarrar ninguna mercancía con agarre cónico.
Page 130 Seguridad Medidas de seguridad personales • Todo operador debe haber leído y comprendido las instrucciones de uso del aparato con las normas de seguridad. • El dispositivo y todos los dispositivos de nivel superior en/sobre los que está instalado el dispositivo sólo pueden ser manejados por personas autorizadas y cualificadas.
Page 131 Seguridad Seguridad durante el funcionamiento 2.9.1 Información general • Los trabajos con el aparato sólo pueden realizarse en una zona cercana al suelo. Está prohibido balancear la unidad sobre las personas. • Está prohibido permanecer bajo una carga suspendida. ¡Peligro de muerte! •...
Page 132 (grúa de carga, miniexcavadora, etc.) mediante un deslizamiento o una cadena, por lo que puede ser manejado mecánicamente por una sola persona. Como el dispositivo (EASYGRIP EXG-MAXI) está equipado con dos asas, también es adecuado para el manejo manual (por dos personas).
Page 133 Generalidades ACTIVIDADES PROHIBIDAS: Las modificaciones no autorizadas en el aparato o la utilización de dispositivos adicionales de fabricación propia ponen en peligro la vida y la integridad física y, por tanto, están estrictamente prohibidas. No deben superarse las capacidades de carga (WLL) de la aparato y no deben superarse o quedarse cortos los anchos nominales/rangos de sujeción.
Page 134 Generalidades Resumen y estructura Ojo de suspensión para el portador Gancho de bloqueo (para transportar el aparato sin material de agarre) Ocultación de la zona de agarre Asa (para el manejo manual) Mordazas de goma Pasador de bloqueo con chaveta plegable Soporte ajustable en altura Pasador de bloqueo con chaveta plegable...
Page 135 Instalación Fijación mecánica Utilice únicamente accesorios originales de Probst; en caso de duda, consulte al fabricante. La capacidad de carga del aparato de transporte/equipo de elevación no debe ser superada por la carga del aparato, los accesorios opcionales (motor rotativo, cajón de inserción, pluma de grúa, etc.) y la carga adicional del material de agarre.
Page 136 Instalación 4.1.3 Alojamientos para los brazos de la horquilla (opcional) Para establecer una conexión segura entre la carretilla y el bolsillo de inserción (3), las púas de la carretilla (1) se introducen en el bolsillo de inserción (3). A continuación, se bloquean mediante tornillos de bloqueo (2), que se introducen a través de un orificio en las púas de la carretilla (1), o mediante una cadena o cuerda (4), que debe pasarse a través de los ojales del bolsillo de inserción (3) y alrededor del portahorquillas ().
Page 137 Trabajos de ajuste Trabajos de ajuste Ajuste del rango de agarre Antes de poder levantar y desplazar un objeto de agarre, hay que ajustar el rango de agarre correspondiente. Tenga cuidado al ajustar el rango de agarre. Riesgo de lesiones en las manos. 5.1.1 Rango de agarre 1: de 0 a 250 mm (triángulo de marcado...
Page 138 Trabajos de ajuste        Figura 3 Figura 2 Una vez ajustado el rango de agarre, el dispositivo debe asegurarse de nuevo con el pasador de encaje con pasador de bloqueo (8) o con el pasador de encaje con pasador de bloqueo (6). Ajuste del soporte de altura regulable El soporte regulable en altura nunca debe ser instalado, retirado o ajustado en altura mientras el aparato esté...
Page 139 Manejo Generalidades • Conecte el dispositivo (EASYGRIP EXG-MAXI) al dispositivo portador como se ha descrito o, para el manejo manual (por 2 personas), sujételo por las asas previstas. • Coloque el dispositivo en el centro del objeto a agarrar (por ejemplo, un bordillo).
Page 140 Mantenimiento y conservación Mantenimiento y conservación Mantenimiento Para lograr un funcionamiento correcto y garantizar la seguridad del servicio del aparato y su duración, deben realizarse los trabajos de mantenimiento enumerados en la tabla una vez transcurridos los plazos indicados. Solamente se pueden utilizar piezas de repuesto originales, de lo contrario se extingue el periodo de garantía.
Page 141 Mantenimiento y conservación Eliminación de fallos FALLO CAUSA SUBSANACIÓN La fuerza de apriete no es suficiente, la carga se resbala. • • (opcional) Las mordazas de agarre están Renovar las mordazas de gastadas. agarre. • • (opcional) La carga supera el límite Reducir la carga admisible.
Page 142 (→ regla DGUV 100-500). • ¡Deben observarse las disposiciones correspondientes de la declaración de conformidad! • El fabricante Probst GmbH puede encargarse de realizar la inspección pericial. Contáctenos a través de la siguiente dirección: service@probst-handling.de • Una vez realizada la inspección del aparato y subsanadas las deficiencias, recomendamos colocar el distintivo de inspección “inspección pericial / Expert inspection”...
Page 143 Ejemplo: Nota sobre el alquiler/préstamo de equipos PROBST Siempre que se alquilen unidades PROBST, se deben suministrar las correspondientes instrucciones de uso originales (si el idioma del país del usuario es diferente, también se debe suministrar la respectiva traducción de las instrucciones de uso originales).
Page 144 (por un taller autorizado)! Después de cada intervalo de mantenimiento, este certificado de mantenimiento (con firma y sello) debe ser enviado de inmediato per E-Mail an: service@probst-handling.de / per Fax oder Post Operador: _ _ _ _ _ _ _ _ _ _ _ _ _...
Page 145 43101306 43101303 43101306 30320150 20000006 21600016 20450005 20030011 30320152 36370048 33508701 36330013 © all rights reserved conform to ISO 16016 Datum Name Benennung Easygrip EXG-MAXI Erst. 7.5.2015 R.Northe Gepr. 29.2.2016 I.Krasnikov Artikelnummer/Zeichnungsnummer Blatt E53100392 Zust. Urspr. Ers. f. Ers. d.
Page 146 A53100392 EXG-MAXI 29040629 Auf beiden Seiten / on both sides 29040056 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 22.02.2020 / Simon, Swen 05.05.2023 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
Page 147 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
